Module LED là gì? Tất tần tật thông tin về Module LED

Module LED là thành phần cốt lõi trong các hệ thống chiếu sáng và màn hình LED hiện đại. Từ bảng quảng cáo ngoài trời, màn hình sự kiện cho đến trang trí nội thất - nơi nào cũng có sự xuất hiện của chúng. Vậy Module LED là gì, có cấu tạo ra sao và nên chọn loại nào phù hợp? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ A-Z.

1. Module LED là gì?

Module LED là một bộ phận cấu thành nên màn hình LED, được tạo thành từ nhiều chip LED ghép lại với nhau trên một bảng mạch.

LED module là một cụm linh kiện chiếu sáng bao gồm nhiều chip LED, IC điều khiển, bảng mạch và chip điều khiển được gắn cố định trên bảng mạch giúp điều chỉnh độ sáng, màu sắc và tín hiệu hiển thị.

Thay vì phát sáng đơn lẻ như bóng LED truyền thống, Module LED được thiết kế theo dạng khối hoàn chỉnh, dễ lắp đặt và linh hoạt xử lý trong nhiều hệ thống chiếu sáng khác nhau.

Với công nghệ SMT (Surface Mount Technology) hiện nay cho phép gắn chip LED trực tiếp lên bo mạch, giúp module mỏng hơn, nhẹ hơn và tiêu thụ điện năng ít hơn so với công nghệ LED DIP đời cũ.

2. Cấu tạo cơ bản của một Module LED

Module LED tiêu chuẩn thường có cấu tạo bao gồm các bộ phận sau:

• Chip LED: Là linh kiện chính phát ra ánh sáng quyết định trực tiếp đến độ sáng, hiệu suất phát quang, màu sắc ánh sáng và tuổi thọ của LED Module. Các chip LED chất lượng cao giúp ánh sáng ổn định, ít suy giảm quang thông và tiết kiệm điện năng trong suốt quá trình sử dụng.
• Bảng mạch (PCB/MCPCB): Là tấm mạch in, nơi cố định chip LED và các linh kiện điện tử liên quan. PCB thường được dùng cho LED Module công suất thấp. MCPCB (Metal Core PCB) có lõi kim loại, giúp tản nhiệt tốt hơn, thường sử dụng cho LED Module công suất trung bình và cao, góp phần kéo dài tuổi thọ chip LED.
• Điện trở: Giúp điều chỉnh dòng điện chạy qua các chip LED, đảm bảo chúng hoạt động ổn định và không bị cháy.
• IC điều khiển (nếu có): Dùng để điều chỉnh độ sáng, màu sắc và các hiệu ứng đặc biệt của mô-đun.
• Nguồn cấp điện: Cung cấp năng lượng cần thiết cho toàn bộ module LED hoạt động. Nguồn cấp điện thường được thiết kế để ổn định dòng điện và bảo vệ module khỏi các sự cố điện áp.
• Vỏ bảo vệ: Được làm từ vật liệu như nhựa epoxy hoặc silicone, bao phủ bề mặt của chip LED để bảo vệ khỏi bụi, độ ẩm và các tác động từ bên ngoài.
• Đầu nối: Các đầu nối được sử dụng để kết nối các module LED với nguồn điện và hệ thống điều khiển. Đầu nối có thể là các chân cắm hoặc dây cáp, tùy thuộc vào thiết kế của module.
• Thấu kính: Một số module LED được trang bị thấu kính hoặc bộ phận quang học để điều chỉnh hướng và phân phối ánh sáng, tối ưu hóa hiệu quả chiếu sáng theo yêu cầu.

3. Các loại Module LED phổ biến

Xem thêm:

• Đèn LED thông minh là gì? đặc điểm cấu tạo
• Led Rainbow là gì? Phân biệt Led rainbow và Led rgb

3.1. LED Module DIP

Module LED DIP sử dụng các bóng LED truyền thống dạng chân cắm xuyên qua bảng mạch. Đây là loại module thường được sử dụng cho màn hình LED ngoài trời nhờ độ sáng cao, tuổi thọ cao chịu được môi trường khắc nghiệt.

Kích thước Module LED DIP phổ biến:

• Module LED DIP (P6): 32x32 bóng LED / module, kích thước module 192x192mm.
• Module LED DIP (P8): 16x32 bóng LED / module, kích thước module 128x256mm.
• Module LED DIP (P10): 16x32 bóng LED / module, kích thước module 160x320mm.

3.2. LED Module SMD

Là loại mô-đun LED phổ biến nhất, có kích thước nhỏ gọn, độ sáng cao. LED module SMD có số lượng nhiều hơn và kích thước nhỏ hơn, vì vậy thường sử dụng trong các màn hình LED trong nhà. Các màn hình LED dùng loại chip SMD là P2, P2.5, P3, cụ thể như sau:

• Module LED SMD (P2): 64×128 bóng LED / module, kích thước module 128x256mm
• Module LED SMD (P3): 64x64 bóng LED / module, kích thước module 192x192mm.

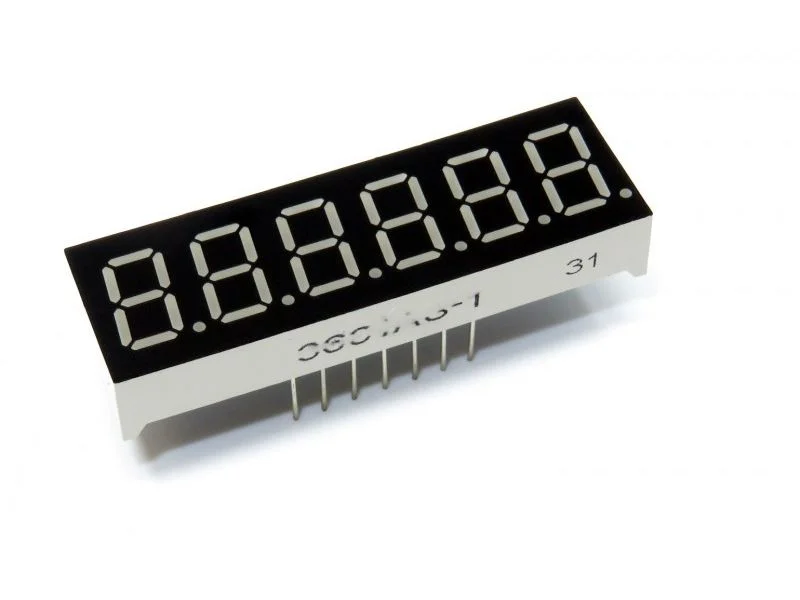

3.3. Module LED 7 đoạn

Module LED 7 đoạn là loại module gồm 7 LED đơn dạng thanh được sắp xếp theo hình số 8, cùng với một LED đơn hình tròn ở góc dưới. Khi được lập trình, các đoạn LED này hiển thị các chữ số trong hệ thập phân hoặc thập lục phân.

Do đó, module LED 7 đoạn thường sử dụng trong các thiết bị cần hiển thị đơn giản như đồng hồ điện tử, hiển thị nhiệt độ, biển báo giao thông,...

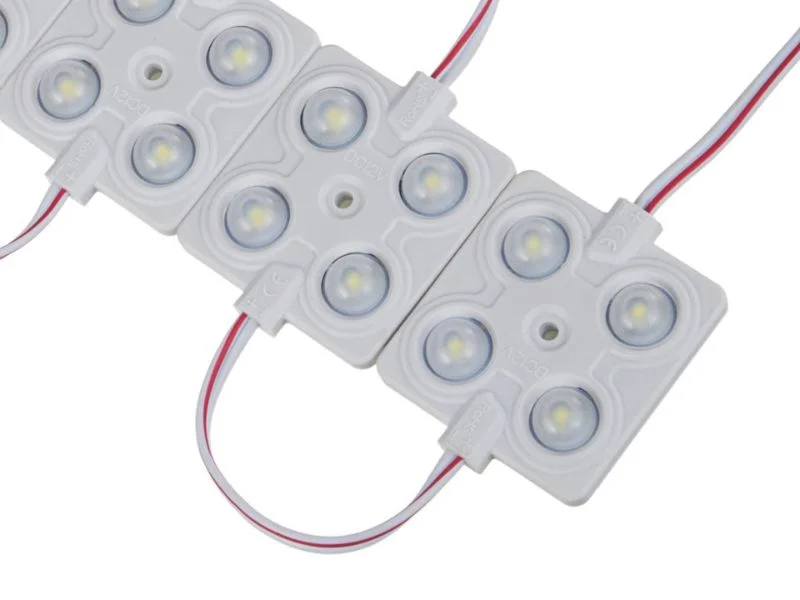

3.4. Module LED 4 bóng

Module LED có hình dạng vuông, nhẹ và mỏng với 4 chip LED được phủ thấu kính giúp phát sáng với góc chiếu rộng lên tới 140-160 độ. LED module 4 bóng thường được ứng dụng như hộp đèn LED chiếu sáng, viền trang trí, chữ nổi, hoặc trang trí trần nhà.

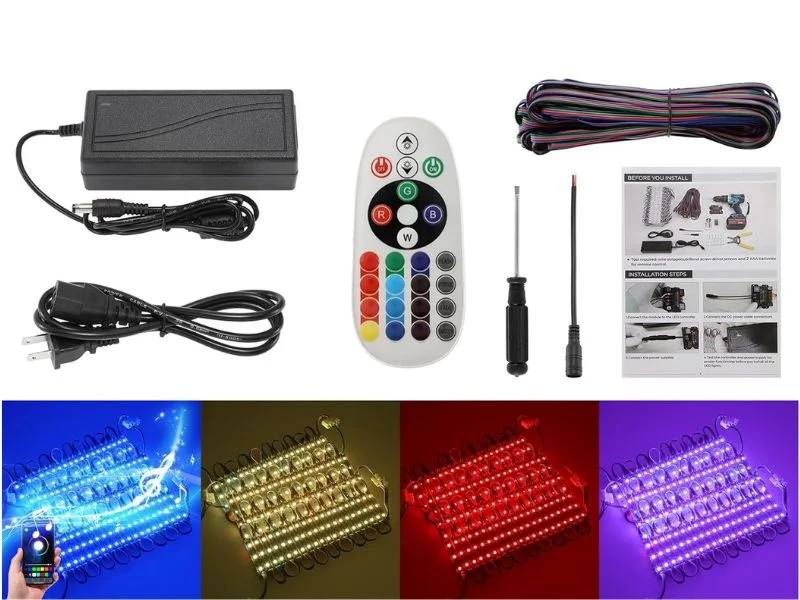

3.5. Module LED 3 màu

Đây là loại module LED RGB, sử dụng công nghệ điểm ảnh RGB tích hợp 3 bóng LED màu đỏ, xanh lam, xanh lục trong một điểm ảnh duy nhất. Module LED này có khả năng hiển thị lên đến 218000 tỷ màu, giúp trình chiếu hình ảnh sống động và mượt mà, phù hợp cho màn hình LED quảng cáo, trình chiếu video.

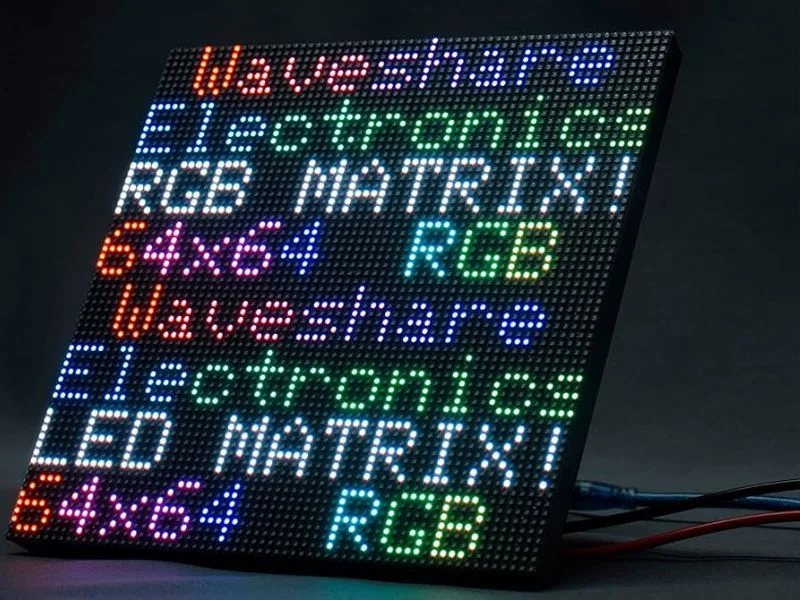

3.6. Module LED ma trận

Module LED ma trận là một bảng mạch hoặc tấm nhựa đúc sẵn với hàng nghìn bóng đèn LED đơn sắc hoặc đa sắc được gắn kết lại. Module ma trận LED hoạt động như một màn hình lớn, hiển thị nội dung với nhiều bóng LED kết hợp, mang đến chất lượng hình ảnh sắc nét và sống động, có thể hiển thị ảnh động hoặc tĩnh.

Số lượng đèn LED trong module càng nhiều thì độ chi tiết và màu sắc hiển thị càng cao, tạo ra những tấm biển quảng cáo LED ma trận càng ấn tượng.

Bảng so sánh các loại Module LED phổ biến

So sánh nhanh theo nhu cầu:

• Cần hiển thị đẹp, sắc nét: chọn LED Module SMD hoặc RGB
• Dùng ngoài trời, nhìn xa rõ: chọn LED Module DIP
• Hiển thị số đơn giản, tiết kiệm điện: chọn Module LED 7 đoạn
• Hiển thị chữ, chạy text linh hoạt: chọn Module LED ma trận
• Chiếu sáng hộp đèn, chữ nổi: chọn Module LED 4 bóng

4. Ưu điểm nổi bật của Module LED

LED Module ngày càng được sử dụng phổ biến nhờ sở hữu nhiều ưu điểm vượt trội so với các giải pháp chiếu sáng và hiển thị truyền thống:

• Tiết kiệm điện năng: sử dụng công nghệ LED hiện đại giúp giảm tiêu thụ điện nhưng vẫn đảm bảo độ sáng cao.
• Tuổi thọ cao: trung bình từ 50.000 - 100.000 giờ, hạn chế thay thế và giảm chi phí bảo trì.
• Hiển thị linh hoạt: có thể ghép nối nhiều module để tạo thành màn hình với kích thước và độ phân giải tùy chỉnh.
• Màu sắc sống động: đặc biệt với module RGB cho khả năng hiển thị hình ảnh, video sắc nét và chân thực.
• Kích thước nhỏ gọn: nhờ công nghệ SMT giúp module mỏng, nhẹ, dễ lắp đặt trong nhiều không gian.
• Tản nhiệt tốt: sử dụng bảng mạch PCB/MCPCB giúp nâng cao hiệu quả tản nhiệt, tăng độ bền cho chip LED.
• Dễ thi công, bảo trì: thiết kế dạng module rời giúp việc lắp đặt, thay thế và sửa chữa nhanh chóng.
• Hoạt động ổn định: có thể làm việc trong nhiều điều kiện môi trường, đặc biệt với các module đạt chuẩn chống nước, chống bụi (IP65, IP67).
• Đa dạng ứng dụng: phù hợp từ quảng cáo, trình chiếu, trang trí đến công nghiệp và y tế.

5. Giá LED Module bao nhiêu? Cập nhật mới nhất

Mức giá của LED module khá đa dạng, phụ thuộc vào nhiều yếu tố như loại chip (SMD hay DIP), độ phân giải (P2, P3, P5, P10), môi trường sử dụng (trong nhà hay ngoài trời) và thương hiệu sản xuất.

5.1 Giá Module LED màn hình

5.2 Giá Module LED ma trận

Thường dùng cho biển LED hiển thị nội dung chữ chạy ngoài trời hoặc trước cửa hàng:

• P10 đơn sắc (đỏ / trắng / xanh): ~110.000 - 125.000 VNĐ/tấm
• P10 full màu (indoor): ~97.000 - 150.000 VNĐ/tấm

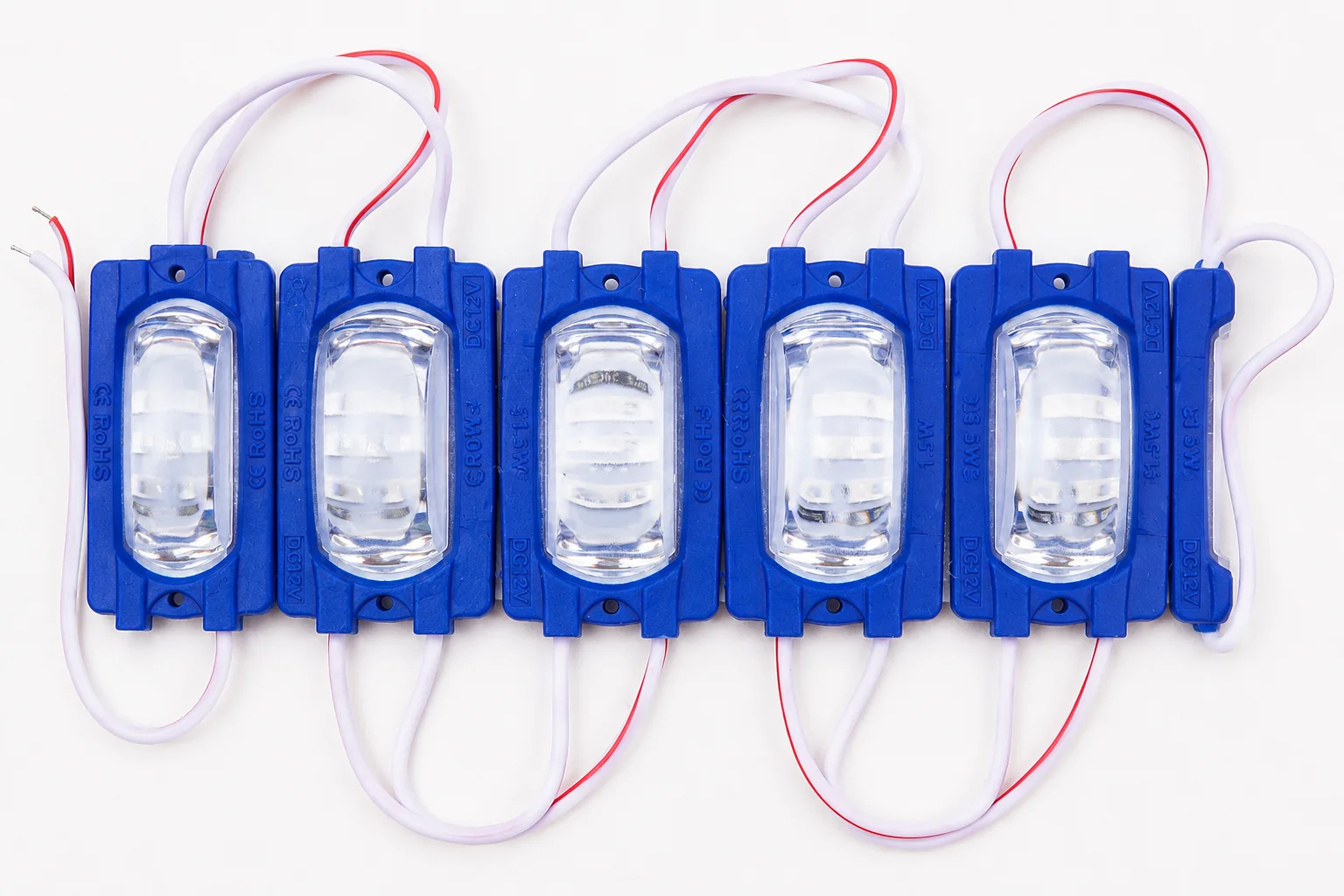

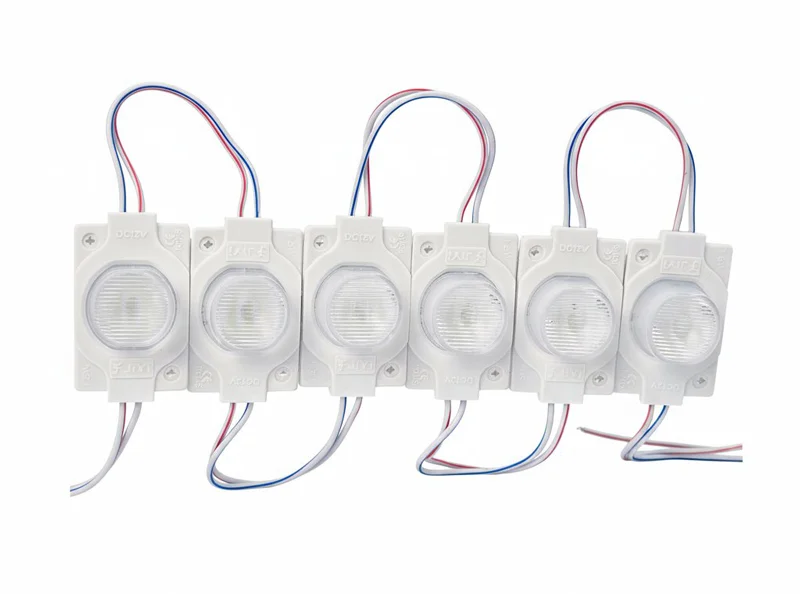

5.3 Giá Module LED hắt (quảng cáo chữ nổi)

Dùng để chiếu sáng bên trong hộp đèn, chữ nổi quảng cáo:

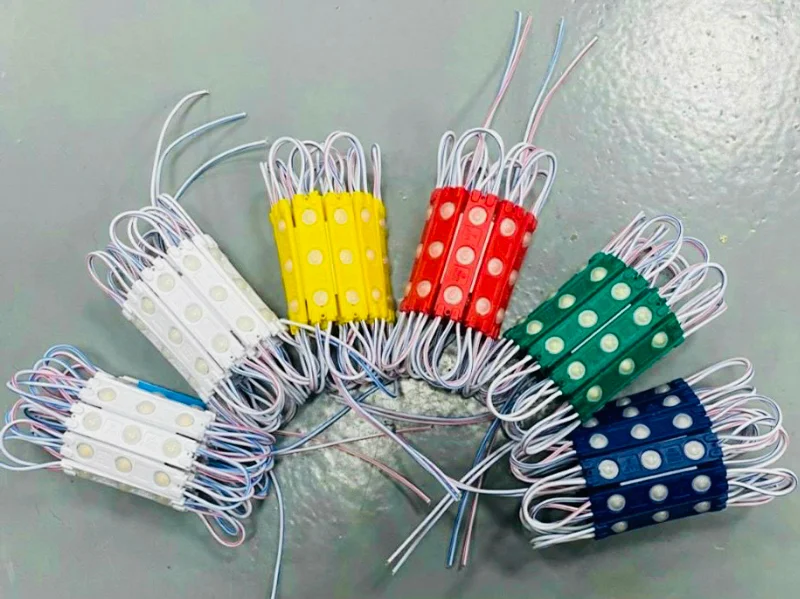

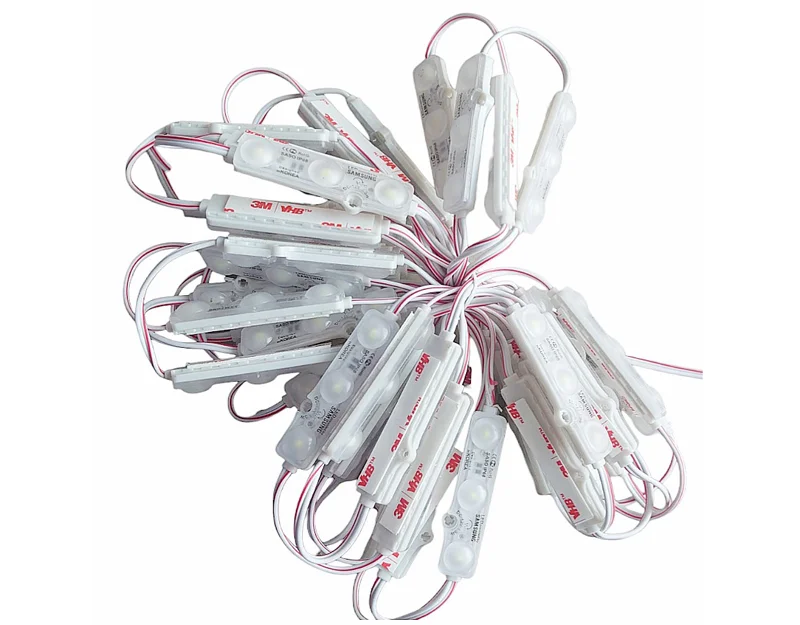

• Module LED 3 bóng (12V): ~1.150 - 2.000 VNĐ/thanh
• Module LED 4 bóng (12V/220V): giá cao hơn, dùng cho biển lớn, cần độ sáng mạnh

Lưu ý: Đây chỉ là mức giá tham khảo vì sẽ có sự chênh lệch đáng kể tùy vào dòng chip LED, tần số quét, tiêu chuẩn chống nước (IP), cấu hình thi công, chi chí lắp đặt và số lượng đặt hàng của bạn.

6. Ứng dụng của Module LED trong cuộc sống

Module LED là một trong những giải pháp chiếu sáng hiện đại, được sử dụng rộng rãi trong nhiều lĩnh vực của đời sống.

Ứng dụng trong chiếu sáng quảng cáo, bảng hiệu

Một trong những ứng dụng phổ biến nhất của Module LED là chiếu sáng bảng hiệu, biển quảng cáo và chữ nổi. Module LED SMD hoặc DIP thường được lắp đặt phía sau mặt mica, alu để tạo ánh sáng đều, rõ nét và thu hút.

Những màn hình lớn tại các khu vực công cộng như quảng trường, trung tâm thương mại sử dụng các module LED để phát sóng các nội dung quảng cáo. Nhờ khả năng phát sáng ổn định, chống nước tốt, Module LED đặc biệt phù hợp cho các bảng hiệu ngoài trời hoạt động liên tục ngày đêm.

Xem thêm: Đèn chiếu logo xuống đường độc lạ giá tốt

Ứng dụng chiếu sáng công cộng và trang trí kiến trúc

LED module được ứng dụng rộng rãi trong chiếu sáng đường phố, công viên, mặt tiền tòa nhà và các công trình kiến trúc.

Nhờ khả năng điều chỉnh màu sắc và độ sáng linh hoạt, LED module có thể tạo ra những hiệu ứng ánh sáng nghệ thuật, giúp tôn lên vẻ đẹp của các tòa nhà và không gian công cộng ban đêm.

Tham khảo thêm: 99+ Mẫu đèn hắt biển biển quảng cáo

Ứng dụng trong trang trí nội, ngoại thất

Trong các không gian nội thất như văn phòng, phòng họp, biệt thự, nhà ở, quán cà phê,… LED module được dùng để tạo nên các màn hình hiển thị lớn, phục vụ cho mục đích trình chiếu, hội họp trực tuyến hoặc giải trí.

Các module LED nhỏ gọn và tiết kiệm điện sẽ được sử dụng trong trang trí nội thất như đèn LED dây, đèn hắt trần,…

Module LED ứng dụng màn hình LED phòng họp

Màn hình LED phòng họp sử dụng các module LED chuyên dụng trong nhà. Bạn có thể cân nhắc lựa chọn các module LED có kích thước 192x192mm, 160x320mm và ưu tiên lựa chọn các màn hình P2, P3 và P4 cho các không gian vừa và nhỏ.

Ứng dụng màn hình hiển thị tại sự kiện và hội nghị

Tại các sự kiện lớn như hội nghị, tiệc cưới, buổi hòa nhạc, hay các sự kiện thể thao màn hình module LED hiển thị các thông tin, hình ảnh, và video trực tiếp, giúp người tham dự có trải nghiệm thú vị hơn.

Quy mô sự kiện khác nhau nên yêu cầu kích thước màn hình LED cũng sẽ khác nhau, chỉ có module LED với có thể ghép nối với nhau để tạo ra màn hình LED theo mong muốn. Vì vậy module LED là giải pháp giúp bạn giải quyết bài toán khó này bất kể sự kiện bên trong hay ngoài.

Lắp đặt sân khấu sự kiện với kích thước 6:9 hoặc 3:4 thì khả năng trình chiếu rất hiệu quả. Các hội trường có không gian lớn, bạn nên sử dụng các module LED P4, P6. Còn hội trường có không gian nhỏ thì bạn nên cân nhắc chọn các module P2, P3 để khả năng hiển thị nội dung được tốt nhất.

Ứng dụng hiển thị bảng thông tin giao thông

LED Module cũng được sử dụng nhiều trong các bảng thông tin giao thông giúp hiển thị rõ ràng về thông tin các tuyến đường, tình hình giao thông, cảnh báo khẩn cấp. Những bảng thông tin này thường thấy ở các nút giao thông quan trọng hoặc dọc các tuyến đường cao tốc.

Ứng dụng trong công nghiệp và y tế

Trong các ngành công nghiệp, LED module được sử dụng cho các bảng điều khiển, thiết bị giám sát, hay các hệ thống chiếu sáng an toàn.

Trong lĩnh vực y tế, được dùng trong các thiết bị như máy chiếu tia UV, máy điền trị bằng ánh sáng,…

7. Các thông số quan trọng của Module LED mà bạn cần biết

Các thông số quan trọng của module LED mà bạn nên biết như:

Khoảng cách điểm ảnh

Độ phân giải của màn hình LED nhờ vào khoảng cách điểm ảnh. Những module LED có điểm ảnh càng nhỏ thì chất lượng hiển thị càng tốt, càng sắc nét.

Ký hiệu khoảng cách điểm ảnh là P (mm).

Ví dụ:

• Module LED P2: khoảng cách giữa 2 điểm ảnh là 2 mm
• Module LED P5: khoảng cách điểm ảnh 5mm, nhìn rõ hơn ở khoảng cách xa.

Kiểu bóng LED (Chip LED)

Chip LED SMD là công nghệ tiên tiến, chất lượng hơn so với chip DIP. Chip LED SMD cho ánh sáng đều, góc nhìn rộng, hiển thị hình ảnh đẹp. Chip DIP có độ bền cao, chịu thời tiết tốt nhưng độ mịn hình ảnh kém hơn. Do vậy, bạn hãy cân nhắc loại bóng LED nào phù hợp và giá cả phù hợp với nhu cầu của bạn nhé.

Kích thước module LED

Kích thước của module LED rất quan trọng quyết định đến chất lượng hình ảnh. Tùy vào nhu cầu của bạn mà kích thước của module LED sẽ thay đổi, một số kích thước phổ biến như: 320 × 160 mm, 256 × 128 mm, 192 × 192 mm.

Cường độ ánh sáng

Độ sáng càng cao thì khả năng hiển thị càng tốt ở khoảng cách xa và môi trường nhiều ánh sáng.

• Màn hình trong nhà: ~800 – 1.200 nit
• Màn hình ngoài trời: ~4.000 – 6.500 nit.

Tốc độ làm tươi

Đây là thông số cho phép số khung hình mà màn hình LED sẽ hiển thị trong 1s (Hz), tốc độ làm mới càng cao thì chất lượng hiển thị nội dung trên màn hình LED càng tốt.

Các thông số quan trọng khác

Các thông số quan trọng khác:

• Thang độ xám (GrayScale): quyết định khả năng hiển thị màu sắc đậm – nhạt
• Kiểu quét (Scan mode): ảnh hưởng đến độ ổn định hình ảnh
• Chỉ số IP: đánh giá khả năng chống bụi, chống nước (IP65, IP67…)
• Góc nhìn: ảnh hưởng đến khả năng quan sát từ nhiều hướng
• Tuổi thọ module LED: thường 50.000 – 100.000 giờ.

8. Hướng dẫn chọn Module LED phù hợp

Lựa chọn module LED phù hợp không chỉ giúp tối ưu chất lượng hiển thị hình ảnh mà còn ảnh hưởng đến độ bền khả năng tiết kiệm điện và chi phí bảo trì. Dưới đây là những yếu tố quan trọng cần xem xét khi mua:

Xác định mục đích sử dụng

Trước tiên bạn cần xác định mục tiêu sử dụng module LED để lựa chọn loại module và thông số phù hợp.

Nếu dùng trong nhà, bạn cần độ sáng vừa phải (800 – 1500 nits) và góc nhìn rộng để hình ảnh hiển thị rõ ràng mà không bị chói. Với màn hình ngoài trời, cần độ sáng cao (từ 5.000 nits trở lên) và khả năng chống bụi, chống nước đạt tiêu chuẩn IP65 trở lên để đảm bảo hoạt động tốt.

Lựa chọn khoảng cách điểm ảnh

Khoảng cách điểm ảnh (P) quyết định độ sắc nét của hình ảnh. Chọn P càng nhỏ thì hình ảnh càng rõ, sắc nét khi nhìn gần.

Tham khảo:

• P1.5 – P2.5: Dùng cho phòng họp, hội nghị, nơi người xem ngồi gần màn hình.
• P3 – P6: Phù hợp với sân khấu, sự kiện, trung tâm thương mại, có kích thước màn hình cỡ trung.
• P8 – P10+ trở lên: Dùng cho quảng cáo ngoài trời, màn hình LED kích thước lớn.

Chọn công nghệ chip LED SMD hay DIP

Lựa chọn chip LED SMD cho các màn hình trong nhà cần hình ảnh mịn tự nhiên, sắc nét, chuyển động mượt mà, góc nhìn rộng.

Lựa chọn chip LED DIP cho các màn hình ngoài trời kích thước lớn, cần độ bền, khả năng chịu nắng mưa tốt.

Kiểm tra thông số kỹ thuật quan trọng

• Độ sáng quyết định khả năng hiển thị trong môi trường ánh sáng khác nhau. Lựa chọn độ module LED từ 800 – 1.200 nit cho trong nhà và 4.000 – 6.500 nit cho ngoài trời.
• Tốc độ làm tươi màn hình chất lượng thường ≥ 1.920 Hz và màn hình cao cấp có thể lên tới 3.840 Hz.
• Chế độ quét tĩnh cho hình ảnh sáng hơn, trong khi chế độ quét động giúp tiết kiệm điện năng hơn.

Lựa chọn nhà cung cấp uy tín

Để đảm bảo chất lượng sản phẩm, bạn nên tìm hiểu và lựa chọn kỹ nhà cung cấp uy tín. Một số tiêu chí như: chính sách bảo hành từ 2 năm, có đội ngũ kỹ thật hỗ trợ, sản phẩm cam kết chính hãng có đầy đủ giấy tờ chứng nhận, có kinh nghiệm lâu năm.

Trong quá trình trước và sau bán hàng được hỗ trợ lắp đặt, vận hành. Bảng giá cạnh tranh rõ ràng từng cấu hình module đi kèm thông số kỹ thuật.

LED Module không chỉ là công nghệ chiếu sáng, mà còn là cánh cửa mở ra tương lai. Từ tiết kiệm năng lượng đến tạo ra những trải nghiệm thị giác độc đáo, chúng đang thay đổi cách chúng ta nhìn nhận và tương tác với ánh sáng.
