Ballast là gì? 5 thông tin về cấu tạo, nguyên lý và ứng dụng

Trong hệ thống chiếu sáng, ballast là bộ phận không thể thiếu giúp đèn hoạt động ổn định và bền bỉ. Vậy ballast là gì và vì sao thiết bị này lại quan trọng đến vậy? Ballast có nhiệm vụ khởi động đèn, kiểm soát dòng điện và bảo vệ bóng đèn khỏi quá tải. Bài viết sau sẽ giúp bạn hiểu rõ khái niệm, vai trò và nguyên lý hoạt động của ballast một cách ngắn gọn, dễ hiểu.

1. Ballast là gì? Tác dụng với đèn như thế nào?

1.1 Khái niệm

Trong lĩnh vực kỹ thuật và đời sống, ballast (thường được gọi là chấn lưu hoặc tăng phô )là thiết bị điện đóng vai trò điều tiết và ổn định dòng điện chạy qua bóng đèn. Nó giúp cung cấp điện áp khởi động ban đầu và ngăn chặn tình trạng dòng điện tăng quá mức làm hỏng bóng.

Ballast thường được sử dụng cho các loại đèn như: đèn huỳnh quang, đèn compact, đèn cao áp, đèn đường và đèn xenon ô tô.

Một số khái niệm ballast khác tránh nhầm lẫn:

• Ballast tàu (thường được gọi là vật dằn tàu hoặc nước dằn tàu) là lượng vật nặng (chủ yếu là nước biển) được bơm vào các khoang rỗng dưới đáy và hai bên mạn tàu. Nó có vai trò thiết yếu giúp giữ thăng bằng, tăng độ ổn định và đảm bảo chân vịt ngập đủ sâu trong nước để đẩy tàu khi không chở hàng.
• Ballast resistor (hay điện trở hạn chế dòng/điện trở chấn lưu) là một linh kiện dùng để ổn định và giới hạn dòng điện hoặc điện áp chạy trong mạch điện, ngăn ngừa tình trạng quá dòng làm hỏng thiết bị.

1.2 Tác dụng của Ballast

• Kích sáng ban đầu: Cung cấp điện áp cao để hồ quang xuất hiện bên trong bóng đèn (ví dụ như đèn huỳnh quang).
• Ổn định dòng điện: Khi đèn đã sáng, ballast sẽ tự động hạ điện áp và giới hạn dòng điện ở mức an toàn, giúp bóng đèn sáng ổn định, không bị chớp tắt và không bị cháy nổ.

2. Nguyên lý hoạt động của ballast đèn

Nguyên lý hoạt động của ballast chia làm hai giai đoạn chính: Khởi động (tạo cao áp) và Duy trì (hạn chế dòng điện). Cách thức hoạt động cụ thể phụ thuộc vào từng loại ballast:

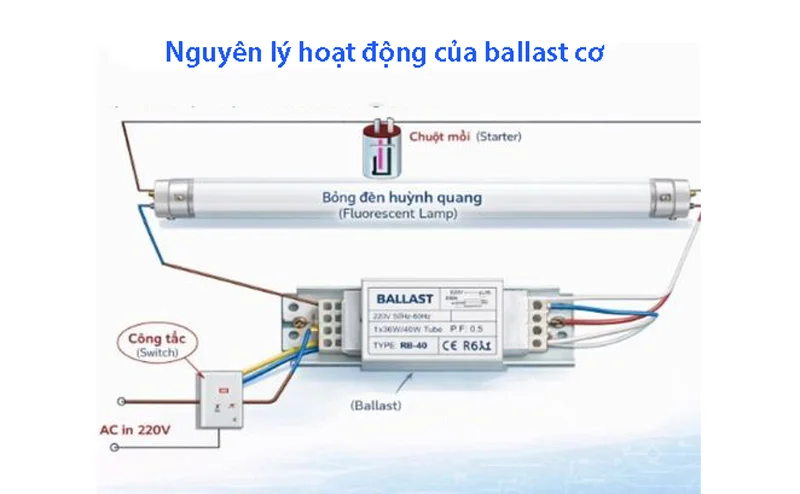

2.1 Nguyên lý của Ballast cơ (Điện cảm)

Loại này hoạt động dựa trên hiện tượng tự cảm của cuộn dây và cần có chuột mồi (starter) hỗ trợ.

• Giai đoạn khởi động: Khi bật công tắc, dòng điện đi qua cuộn dây ballast, qua starter (lúc này đang đóng) để nung nóng các điện cực (tóc bóng đèn). Sau vài giây, starter tự động mở ra (ngắt mạch). Sự ngắt mạch đột ngột này khiến cuộn dây của ballast sinh ra một điện áp tự cảm rất cao (khoảng vài trăm Volt). Điện áp này phóng qua hai đầu bóng đèn, kích hoạt chất khí bên trong phát sáng.
• Giai đoạn duy trì: Khi đèn đã sáng, điện trở của đèn giảm mạnh. Lúc này, cuộn cảm của ballast hoạt động như một cảm kháng, tự động gìm dòng điện xuống và giữ điện áp ổn định ở mức thấp để đèn không bị quá tải và cháy.

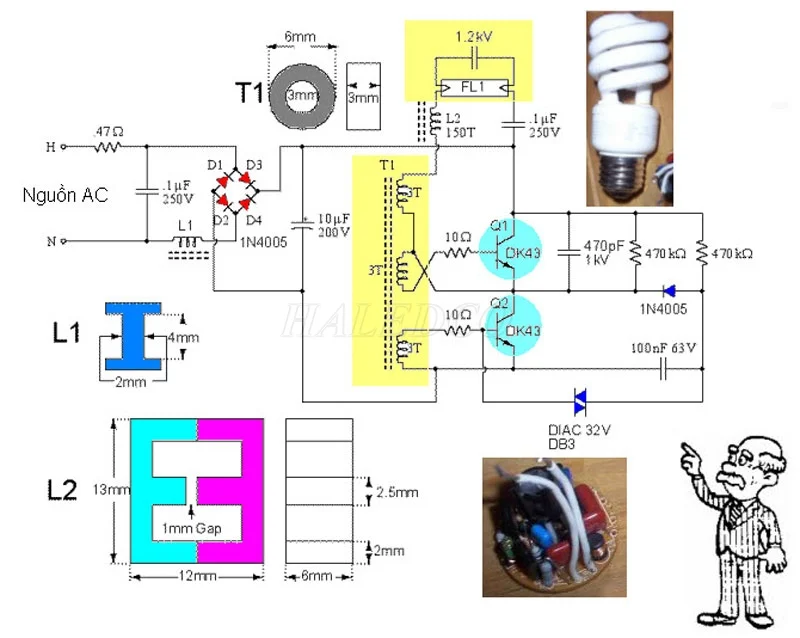

2.2 Nguyên lý của Ballast điện tử

Loại này sử dụng các linh kiện bán dẫn (như biến áp nhỏ, tụ điện, transistor) để thay đổi tần số dòng điện.

• Giai đoạn khởi động: Ballast điện tử biến đổi dòng điện xoay chiều thông thường (50Hz) thành dòng điện có tần số rất cao (từ 20kHz đến 60kHz). Tần số cao này kết hợp với mạch cộng hưởng bên trong tự động tạo ra điện áp cao để kích dòng khí trong đèn phát sáng ngay lập tức mà không cần starter.
• Giai đoạn duy trì: Sau khi đèn sáng, mạch điều khiển thông minh tự động hạ điện áp và điều chỉnh dòng điện tần số cao ở mức cố định. Do dòng điện dao động hàng chục nghìn lần mỗi giây, mắt người sẽ không cảm nhận được sự nhấp nháy, giúp ánh sáng liên tục và êm dịu hơn.

Trong mạch ballast thường có sự tham gia của các linh kiện bán dẫn như diode. Nếu bạn chưa rõ công dụng của diode , có thể tham khảo để hiểu rõ hơn vai trò của nó trong việc chỉnh lưu và ổn định dòng điện

3. Các loại ballast phổ biến

Ballast hiện nay được chia thành 4 nhóm phổ biến nhất dựa trên cấu tạo công nghệ và ứng dụng thực tế cho từng loại bóng đèn. Dưới đây là chi tiết các loại ballast phổ biến, đi kèm các sản phẩm đại diện tiêu biểu trên thị trường:

3.1 Ballast Điện Tử (Electronic Ballast)

Ballast điện tử là gì? Đây là loại ballast tiên tiến nhất dành cho đèn huỳnh quang và compact, sử dụng linh kiện bán dẫn để thay đổi tần số dòng điện lên mức 20kHz - 60kHz. Thiết bị giúp đèn sáng ngay lập tức, không nhấp nháy, tiết kiệm điện và không gây tiếng ồn.

• Philips EB-Certalume: Dòng ballast điện tử kinh điển của Philips dành cho bóng huỳnh quang T8, hoạt động cực kỳ ổn định và bảo vệ tuổi thọ bóng đèn tối đa.
• Osram Quicktronic: Thương hiệu Đức nổi tiếng với hiệu suất chuyển đổi năng lượng cao, tỏa nhiệt thấp và có mạch bảo vệ tự ngắt khi bóng đèn gặp sự cố.

Các công suất ballast điện tử phổ biến:

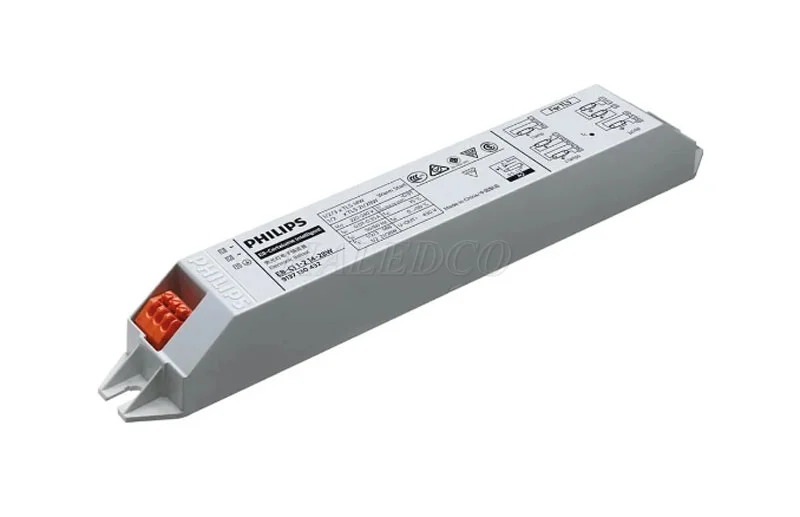

Ballast điện tử 18w: Ballast điện tử Philips EB-CI 1-4 18w 220-240V 50/60Hz sử dụng để ổn định dòng điện qua bóng đèn khi phát sáng. Đây là giải pháp tiết kiệm điện và nâng cao tuổi thọ cho bóng đèn huỳnh quang.

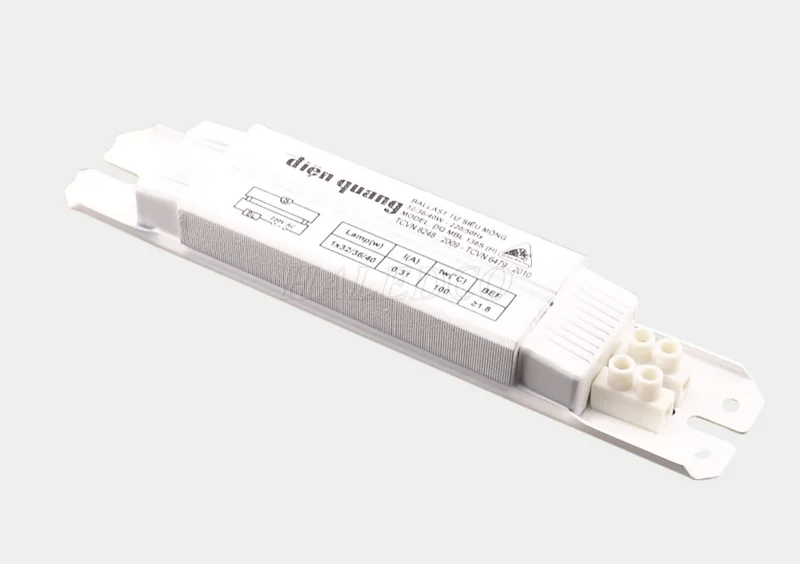

Ballast điện tử 36w: Đây là mẫu ballast sử dụng cho các loại đèn trong nhà với điện áp 220VAC. Chất liệu cấu tạo chính là nhựa và đồng.

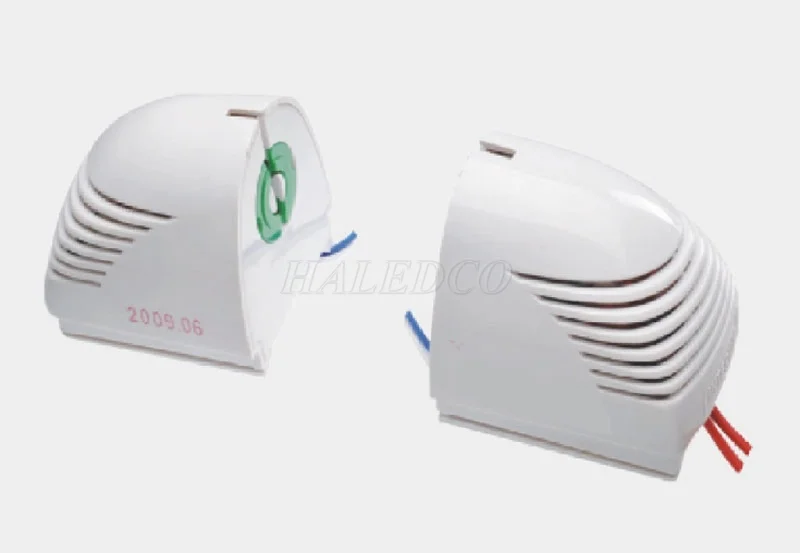

Ballast điện tử 40w: Mẫu ballast này chủ yếu sử dụng cho dòng đèn tuýp huỳnh quang để chiếu sáng trong nhà.

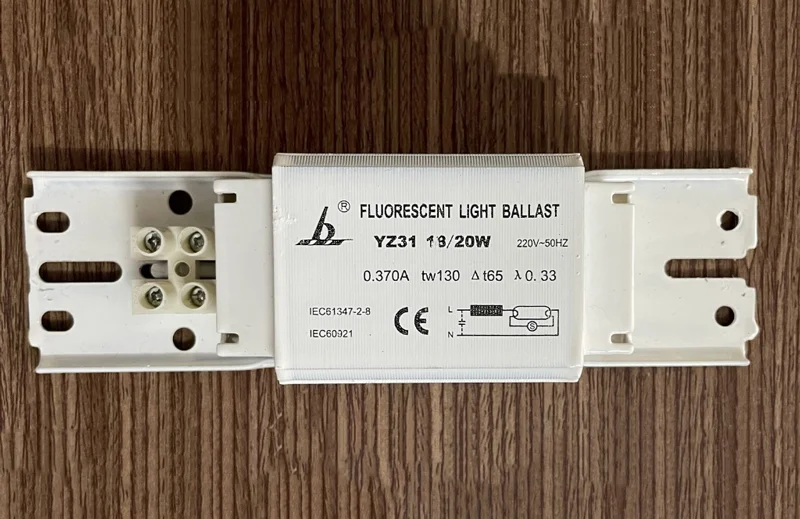

3.2 Ballast Cơ / Điện Cảm (Magnetic Ballast)

Loại ballast truyền thống sử dụng cuộn dây đồng quấn quanh lõi thép từ tính. Thiết bị này bắt buộc phải đi kèm chuột mồi (starter) để kích sáng. Dù có độ bền bỉ rất cao và giá thành rẻ, chúng lại gây tiêu hao điện năng lớn, khiến đèn bị nhấp nháy và phát ra tiếng rè nhỏ khi hoạt động.

• Philips BTA: Dòng ballast cơ dạng thanh rất phổ biến tại Việt Nam cho các máng đèn huỳnh quang cũ, nổi tiếng với độ bền "nồi đồng cối đá".
• Điện Quang BLA: Sản phẩm nội địa có giá thành bình dân, dễ dàng tìm mua tại bất kỳ cửa hàng điện dân dụng nào để thay thế cho hệ thống đèn truyền thống.

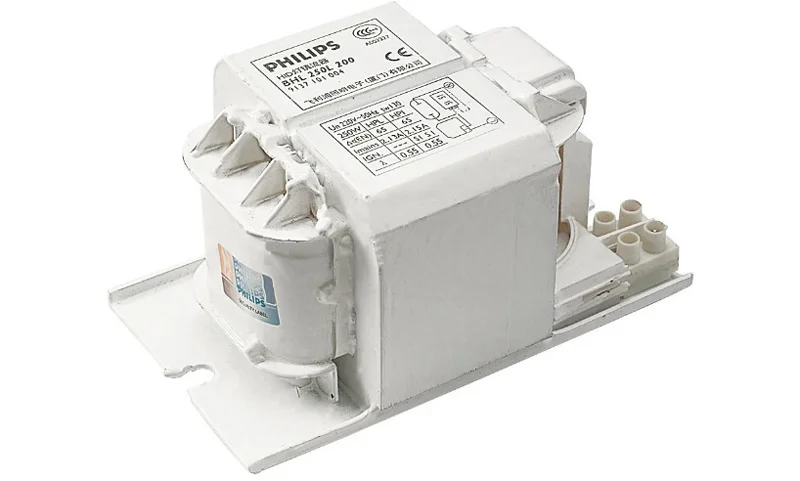

3.3 Ballast Đèn Cao Áp (HID Ballast)

Dòng ballast chuyên dụng công suất lớn (từ 70W đến hơn 1000W) dùng cho các loại đèn cao áp như Metal Halide, Sodium (Natri) hoặc Thủy ngân. Chúng thường được lắp đặt ở đèn đường, nhà xưởng, sân vận động hoặc hệ thống đèn rọi ray công suất cao. Ballast cao áp cũng được chia thành hai loại là kích từ (cơ) và điện tử.

• Philips BSN: Ballast kích từ chuyên dụng cho bóng cao áp Sodium, chịu nhiệt tốt, thường dùng trong hệ thống chiếu sáng công cộng và đèn đường.
• Osram Powertronic: Ballast điện tử cao cấp cho bóng cao áp Metal Halide, giúp tối ưu hóa quang thông, duy trì màu sắc ánh sáng chuẩn và tiết kiệm năng lượng hơn dòng cơ.

Được sử dụng trong các loại đèn cao áp Sodium, đặc biệt phổ biến là chấn lưu đèn cao áp 250w cho hệ thống chiếu sáng đường phố và công nghiệp.

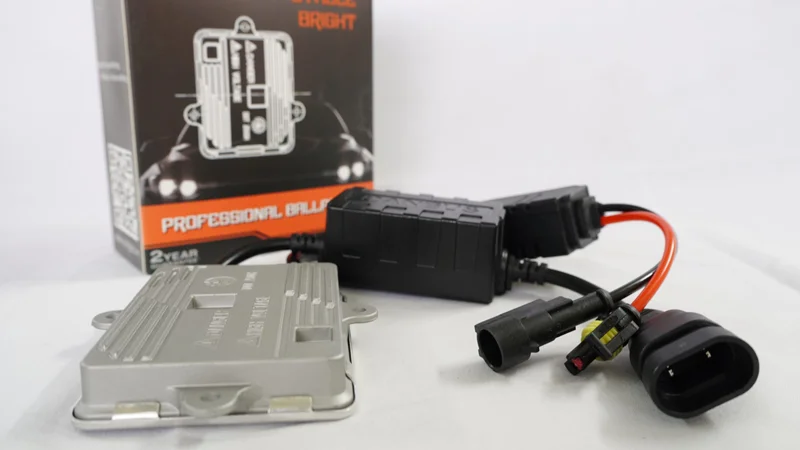

3.4 Ballast Đèn Xenon Ô Tô (HID Xenon Ballast)

Loại ballast đặc thù dùng cho hệ thống đèn pha Xenon trên xe hơi hoặc xe máy. Nhiệm vụ của nó là kích dòng điện từ bình ắc quy 12V lên tới hơn 23.000V trong vài mili giây để tạo ra tia hồ quang mạnh mẽ, sau đó duy trì ở mức 85V ổn định.

• Philips Xenon HID Ballast (D1S/D2S): Tiêu chuẩn vàng cho đèn Xenon ô tô nguyên bản theo xe, đảm bảo dòng điện kích sáng cực nhanh và không gây nhiễu hệ thống điện tử của xe.
• Denso Slim Ballast: Dòng ballast Xenon tháo xe hoặc nâng cấp từ Nhật Bản, nổi tiếng với thiết kế mỏng nhẹ, kích sáng nhanh (Fast Start) và độ kích dòng cực kỳ ổn định.

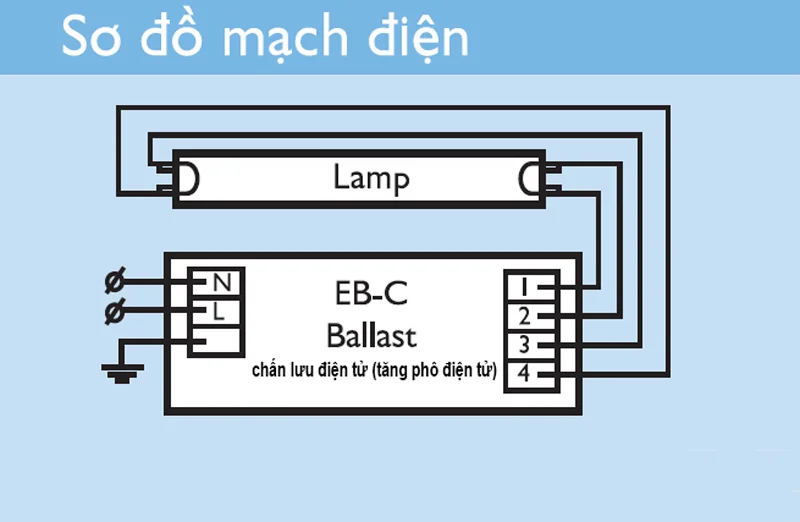

4. Cách lắp đặt và kiểm tra ballast điện tử

4.1 Đấu ballast đèn tuýp LED

• Bước 1: Ngắt nguồn điện để đảm bảo an toàn
• Bước 2: Đấu trực tiếp 2 sợi dây ở đầu tăng phố vào 2 đầu của bóng đèn,4 sợi dây của tăng phô bên còn lại sẽ dùng 2 dây đấu trực tiếp vào 2 chui bóng
• Bước 3: 2 dây còn lại sẽ đầu trực tiếp và công tắc của đèn
• Bước 4: Lắp đèn tuýp LED vào kiểm tra lại 1 lượt và cắm điện kiểm tra độ sáng và hoàn thành

4.2 Đấu nối ballast đèn huỳnh quang

• Bước 1: Ngắt nguồn điện tổng để đảm bảo an toàn trong quá trình đấu đèn
• Bước 2: Nối cực vị trí số 1 vào cực số 3 thông qua tắc te
• Bước 3: Nối cực số 2 vào cực số 1 đầu ballast và nối đầu còn lại của ballast vào một dây điện nguồn
• Bước 4: Nối cực số 4 của đầu còn lại vào dây nguồn của bóng đèn
• Bước 5. Lắp bóng đèn vào máng, kiểm tra lại một lượt và cắm nguồn điện kiểm tra hoạt động.

5. Câu hỏi thường gặp

Câu 1: Đèn có balat lắp liền là gì?

Đèn có ballast lắp liền là đèn có ballast được tích hợp sẵn bên trong thân đèn thay vì lắp rời bên ngoài. Nhờ vậy, việc lắp đặt trở nên đơn giản hơn, chỉ cần đấu trực tiếp vào nguồn điện là đèn có thể hoạt động.

• Ưu điểm: gọn gàng, tiết kiệm không gian, dễ lắp đặt và thay thế.
• Nhược điểm: khi ballast hỏng phải thay cả bộ đèn hoặc tháo rời để sửa chữa, chi phí thường cao hơn so với loại ballast rời.

Câu 2: Ballast đèn LED là gì?

Thực tế, đèn LED không sử dụng ballast như huỳnh quang hay cao áp, mà dùng driver LED. Driver LED có chức năng tương tự ballast: ổn định dòng điện, đổi điện xoay chiều (AC) thành điện một chiều (DC) phù hợp với LED, giúp đèn hoạt động ổn định, không bị quá áp hay cháy hỏng.

Nói cách khác, khi nhắc đến “ballast đèn LED” thì chính là driver LED – bộ nguồn điều khiển dòng điện cho chip LED.

Câu 3: Đèn LED có cần phải sử dụng Ballast không?

Đèn LED không cần ballast, đơn giản bởi đèn cấp sẵn điện một chiều phù hợp với đèn Led. Trình điều khiển đèn Led có chức năng và cấu tạo khác với đèn huỳnh quang.

Một số mẫu đèn Led sử dụng Driver nhưng một số thì không bởi nhà sản xuất tích hợp sẵn trong bản mạch điều khiển phía trong hoặc cũng có thể tách rời nó ra bằng một trình điều khiển ngoài.

Câu 4: Khi nào nên thay ballast?

Trong khoảng thời gian sử dụng tầm khoảng 3 năm thì hiệu suất hoạt động của nó sẽ giảm đi

Lâu dần sẽ có các vấn đề nhỏ xảy ra và ánh sáng bóng đèn sẽ tắt dần

Có thể nhận biết ballast hỏng qua một số dấu hiệu như: bóng đèn mở dần, bị nhấp nháy liên tục, của đèn đổi màu sắc,…

Như vậy, bài viết trên đã tổng hợp tất cả thông tin của ballast là gì, nguyên lý hoạt động và các loại ballast phổ biến trên thị trường bạn cần biết khi sử dụng. Trước khi chọn loại ballast nên xác định dòng đèn, mục đích sử dụng, vị trí lắp đặt để đưa ra quyết định phù hợp.
