Hướng dẫn cách đấu nối nguồn Led 12v đúng kỹ thuật
Nguồn LED 12v là thiết bị chuyển đổi điện năng thiết yếu trong mọi hệ thống chiếu sáng dùng điện áp thấp. Việc lựa chọn và đấu nối nguồn 12V đúng kỹ thuật là yếu tố quyết định an toàn và độ bền của hệ thống. Trong bài viết này HALEDCO sẽ hướng dẫn cách đấu nối nguồn LED 12v, giải quyết khó khăn cho người dùng.
1. Nguyên lý hoạt động của cơ bản của nguồn LED 12V
Nguồn LED 12V hoạt động dựa trên nguyên lý chuyển đổi dòng điện xoay chiều dân dụng AC 220v sang dòng điện một chiều DC 12v. Quá trình diễn ra qua các khâu chính như sau:
- Chỉnh lưu: Dòng điện xoay chiều 220V từ lưới điện được đưa qua mạch chỉnh lưu cầu diode để biến đổi thành dòng điện một chiều dạng xung.
- Lọc nhiễu: Các tụ điện và cuộn cảm sẽ làm nhiệm vụ lọc, giúp dòng điện sau chỉnh lưu trở nên “mượt” hơn, giảm nhiễu và gợn sóng.
- Ổn áp và điều chế: Bộ mạch điều khiển switching hoặc tuyến tính sẽ hạ và giữ điện áp ở mức ổn định 12V DC, ngay cả khi tải thay đổi hoặc điện áp đầu vào dao động.
- Bảo vệ mạch: Các cơ chế bảo vệ quá áp, quá dòng, ngắn mạch, quá nhiệt được tích hợp để ngăn sự cố gây hỏng LED hoặc cháy nổ thiết bị.
Nhờ các cơ chế này mà nguồn LED 12V đảm bảo được hiệu suất, an toàn trong quá trình sử dụng.
Trong thực tế, nguồn LED 12V thường được thiết kế theo chế độ điện áp cố định. Điều này có nghĩa là khi người dùng nối dải LED hoặc module LED 12V, điện áp luôn duy trì ở mức 12V, còn dòng điện tiêu thụ bao nhiêu sẽ phụ thuộc vào tải. Chính vì vậy mà nguồn LED 12v có thể sử dụng cho nhiều sản phẩm như đèn LED trang trí, đèn LED hắt trần, module LED biển quảng cáo,….
Tham khảo thêm:
2. Chuẩn bị trang thiết bị để đấu nối nguồn 12v
Để quá trình đấu nối nguồn LED 12V diễn ra an toàn và hiệu quả, bước chuẩn bị đóng vai trò vô cùng quan trọng. Người lắp đặt cần đảm bảo đủ dụng cụ, vật tư và tính toán công suất chính xác trước khi thao tác.
2.1. Dụng cụ, vật tư cần thiết
- Nguồn điện 12v
- Tua vít cách điện
- Kìm cắt, kìm tuốt dây
- Băng keo điện hoặc domino nối dây
- Đồng hồ đo điện
- Mỏ hàn và dây hàn chì
- Dây điện
- Nhựa thông,…
2.2. Xác định công suất chịu tải
Trước khi lựa chọn nguồn, cần tính tổng công suất của hệ thống LED. Ví dụ như một dải LED 12v công suất 24w, nếu dùng 3 dải LED thì tổng tải là 72w. Khi đó, nên chọn nguồn tối thiểu là 90w (+- 20% dự phòng). Cách đấu nguồn Led 12v 400w cũng có thể được tính toán như vậy.
Công suất nguồn lớn giúp hoạt động ổn định, tránh tình trạng quá tải dẫn đến sụt áp, đèn nhấp nháy hoặc gây cháy nổ.
2.3. Kiểm tra cực tính (+,-) của đèn và nguồn
Nguồn LED 12v thường có hai đầu ra DC ký hiệu là V+ (cực dương) và V- (cực âm).
Đèn LED cũng có ký hiệu tương tự, nếu đấu sai cực tính có thể làm LED không sáng hoặc hỏng mạch ngay lập tức.
2.4. Kiểm tra môi trường lắp đặt
Với không gian trong nhà có thể sử dụng nguồn tổ ong hoặc adapter thông thường. Trường hợp lắp ngoài trời, ở những môi trường ẩm ướt có thể lựa chọn nguồn LED 12v chống nước IP65-IP68.
3. Hướng dẫn cách đấu nối nguồn LED 12V
3.1. Hướng dẫn cách đấu nguồn tổ ong 12V

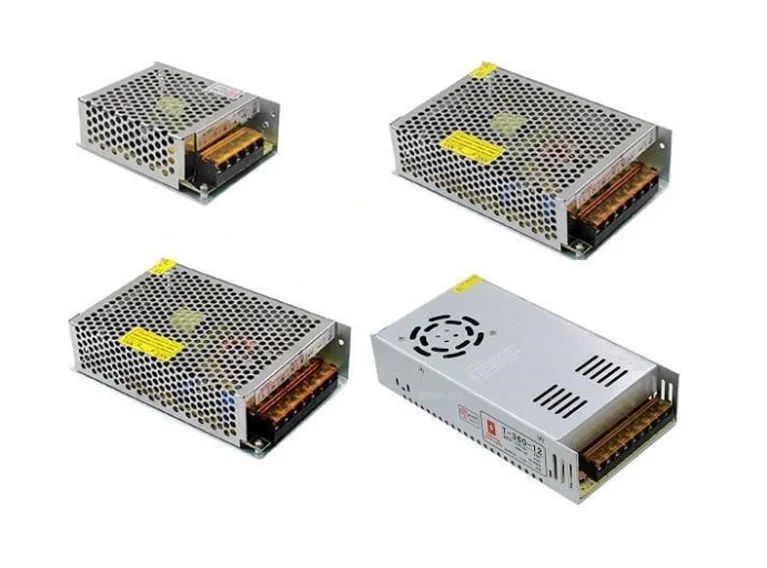

Nguồn LED 12v có vỏ kim loại đục lỗ tổ ong giúp tản nhiệt tốt, kích thước gọn. Cục nguồn tổ ong 12v có nhiều mức công suất từ vài chục watt đến vài trăm watt. Loại nguồn này phù hợp lắt đặt ở trong nhà, nơi khô ráo thoáng mát, không phù hợp lắp đặt ngoài trời.
Các bước đấu nối nguồn tổ ong 12v:
Bước 1: Kiểm tra chất lượng nguồn LED trước khi thực hiện đấu nối.

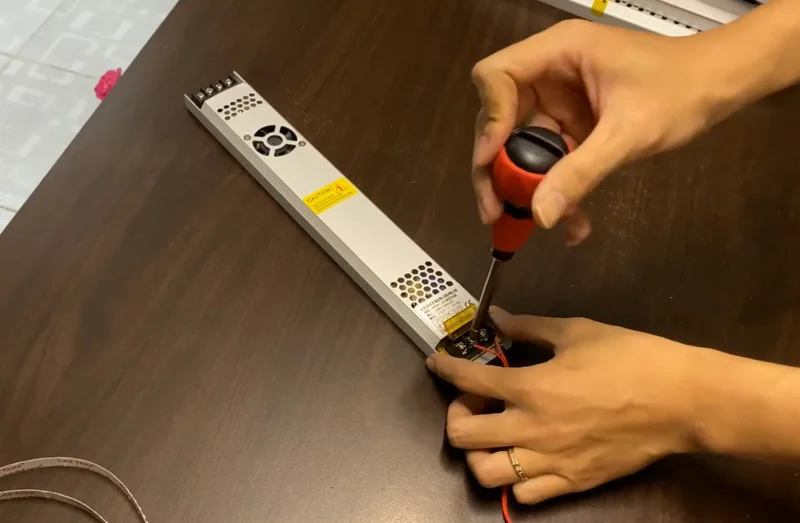

Bước 2: Đấu nối dây AC 220v vào đầu IN
- Dây pha (L) và trung tính (N) nối vào vị trí tương ứng.
- Dây tiếp đất nối vào ký hiệu ⏚ (E) trên nguồn để tăng cường an toàn.
- Siết vít chắc chắn, tránh tuột dây khi nguồn rung hoặc nóng.

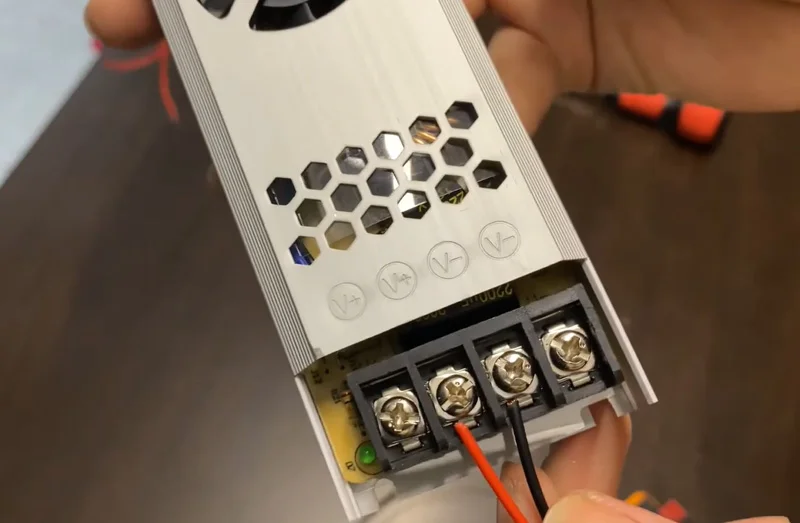

Bước 3: Dấu dây DC từ nguồn 12v
- Cực V+ trên nguồn nối với cực dương (+) của LED.
- Cực V– trên nguồn nối với cực âm (–) của LED.
- Nếu dùng nhiều dải LED dây, nên đấu song song để điện áp phân bổ đều.
Dùng domino hoặc đầu cos để kẹp dây, tránh tạo mối nối hở. Đồng thời nên bọc cách điện tại các vị trí cần thiết, sắp xếp dây gọn gàng.
Bước 4: Cấp nguồn điện và kiểm tra
Cắm điện và bật thử đèn LED. Nếu ánh sáng ổn định thì hệ thống đã hoạt động ổn đinh. Còn nếu đèn không sáng hoặc sáng nhấp nháy, nóng bất thường thì cần kiểm tra lại tải và các chi tiết khác.
Tham khảo thêm:
3.2. Cách đấu nối LED dây với nguồn 12v

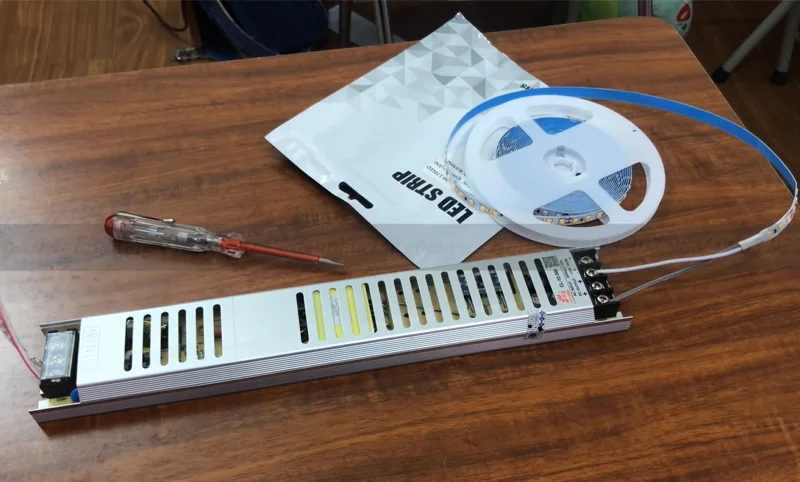

Chuẩn bị dụng cụ:
- Nguồn LED 12v
- Đèn dây LED 12v
- Dây điện đơn size nhỏ
- Kìm, kéo, tua vít
- Mỏ hàn, nhựa thông
Các bước đấu nối dây LED với nguồn 12v
Bước 1: Xác định vị trí dây âm, dây dương trên nguồn LED
Bước 2: Nếu LED dây cần cắt thành đoạn để sử dụng theo nhu cầu thì cần phải hàn ở vị trí có ký hiệu cực âm, cực dương đảm bảo dẫn điện tốt.
Bước 3: Đấu nối dây AC 220v vào đầu IN của nguồn 12v. Đưa dây pha và dây trung tính vào đúng vị trí sau đó siết vít để tránh tuột dây.
Bước 4: Đấu nối dây đầu ra của nguồn LED 12v với cực dây đèn LED.
- Đầu ra thường có phân cực âm dương với cực dương (V+) và cực âm là (V-).
- Khi đấu nối dây âm của đèn LED vào cực âm nguồn (V-) và đấu cực dương của dây LED vào cực dương của nguồn (V+).
3.3. Cách đấu LED nguồn 12V cho biển quảng cáo
Quy trình đấu nối LED 12V
Quy trình đấu nối đối với bóng có điện áp từ 3,0 – 3,4V (LED trắng, xanh lá, xanh dương)
Cách đấu nối tiếp:
- Dùng 3 LED nối tiếp với nhau, kèm 1 điện trở hạn dòng R1.
- Giá trị điện trở: R1 = 12V – (ULED*3)/ Itổng = I1 = I2 = I3.
Nếu thiếu 1 LED trong mạch, ta thêm 1 điện trở R2 mắc nối tiếp với R1, ta sẽ được:
- R2 = ULED/ ILED với ULED và ILED ghi trên bóng đèn LED.
- Nếu thiếu 2 LED thì R2 = 2* ULED/ ILED.
Cách đấu kết hợp song song và nối tiếp:
với cách đấu này, ta cần 1 trở công suất là điện trở tổng:
- Dùng nhiều nhánh LED, mỗi nhánh gồm 3 LED nối tiếp + 1 điện trở hạn dòng.
- Nếu nhánh thiếu LED thì tăng điện trở theo nguyên tắc ở trên (giống mạch nối tiếp).
Điện trở tổng khi có nhiều nhánh song song: Rtổng = R1nhánh/Nnhánh.
Công suất điện trở N nhánh sẽ là: P = Nnhánh*(12V-3*U1LED)*I1LED.
Lưu ý:
Nếu số nhánh nhiều, công suất điện trở cao → cần đấu song song thêm điện trở để giảm tải.
- Khi song song cùng giá trị: Rtổng = R1/2 = R2/2 = Rn/n và Itổng = I1 + I2 + In.
- Khi đấu nối tiếp cùng giá trị thì Itổng = I1/2 = I2/2 = In/n và Rtổng = R1 + R2 + Rn.
Đối với quy trình đấu nối này, ta sẽ đấu 5 bóng LED với cách đấu tương tự như quy trình đấu nối với bóng điện áp từ 3,0V – 3,4V.
3.4. Cách đấu nối nguồn LED 12V mắc nối tiếp
Khi mắc nối tiếp, dòng điện chạy qua các LED là giống nhau, còn điện áp sẽ chia đều theo số LED. Tổng điện áp rơi trên chuỗi LED + điện áp rơi trên điện trở hạn dòng phải bằng điện áp nguồn (12V).
U nguồn = (Uled x n)+(I×R)
Trong đó:
- Uled: điện áp định mức 1 LED.
- n: số LED mắc nối tiếp.
- I: dòng điện định mức LED.
- R: điện trở hạn dòng.
Bước 1: Xác định điện áp của mạch điện là 12V để phù hợp với điện áp nguồn LED.

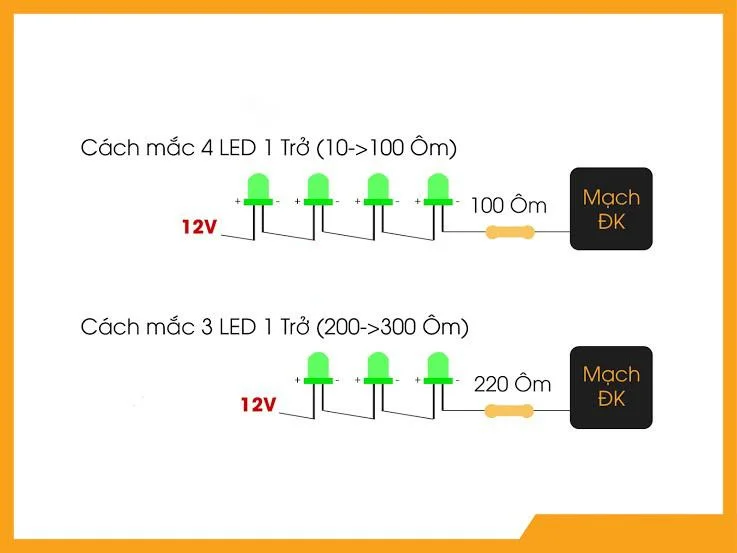

- Nếu LED 3,0 – 3,4V, thường mắc 3 LED nối tiếp trên nguồn 12V.

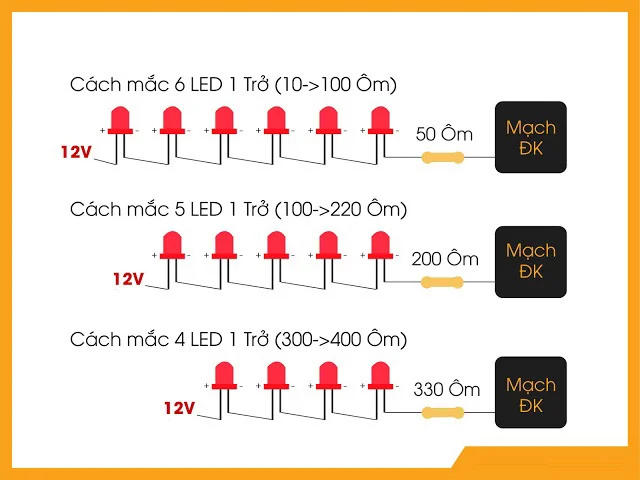

- Nếu LED 2,0 – 2,2V (đỏ, vàng) thì thường mắc 5 LED nối tiếp trên nguồn 12V.
Tính điện trở hạn dòng:
R = [Unguồn - (Uled x n)]/Iled.
Tính công suất điện trở: P=I2×R
Bước 2: Xác định cực dương (+) và cực âm (-) của đèn LED dây. Dây dương có màu đỏ hoặc cam; dây âm màu đen.
Bước 3: Đấu nối dây từ nguồn LED 12v với LED dây theo đúng cực âm – dương.
Bước 4: Bật công tắc và kiểm tra ánh sáng của đèn.
Trên đây là toàn bộ hướng dẫn cách đấu nối nguồn LED 12v được kỹ sư HALEDCO chia sẻ lại. Hy vọng với những thông tin trên, mọi người có thể tham khảo tự đấu nối khi cần. Nếu có bất cứ thắc mắc hay cần hỗ trợ thêm xin để lại bình luận bên dưới.
