LED SMD là gì? Cẩm nang toàn diện về CHIP LED SMD

Bạn có thắc mắc tại sao các thiết bị điện tử ngày càng mỏng nhẹ, màn hình ngày càng sắc nét, và đèn chiếu sáng ngày càng tiết kiệm năng lượng? Câu trả lời nằm ở một công nghệ nhỏ bé nhưng đầy sức mạnh: LED SMD. Hãy cùng khám phá thế giới thú vị của công nghệ này nhé!

1. Chip LED SMD là gì?

LED SMD là viết tắt của Surface Mounted Device – thiết bị gắn trên bề mặt. Đây là một loại chip LED hiện đại, trong đó các diode phát quang được gắn trực tiếp lên bề mặt của bảng mạch in (PCB) thay vì gắn bằng dây như công nghệ cũ. Công nghệ SMD cho phép tích hợp nhiều chip LED trong một không gian nhỏ, giúp tiết kiệm diện tích và tăng hiệu quả chiếu sáng.

LED SMD thường được sử dụng phổ biến trong các thiết bị chiếu sáng hiện đại nhờ vào thiết kế linh hoạt, hiệu suất cao và khả năng tạo ra nhiều màu sắc ánh sáng khác nhau. Loại chip này đã trở thành lựa chọn hàng đầu trong các ứng dụng dân dụng, thương mại và công nghiệp.

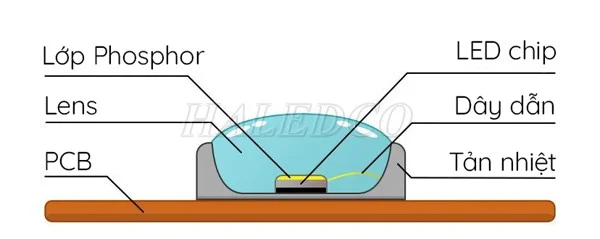

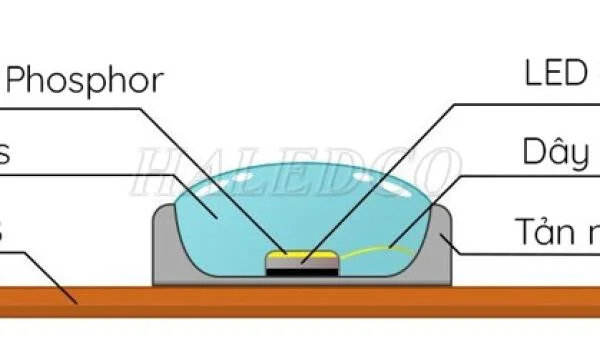

2. Cấu tạo của LED SMD

LED SMD (Surface Mounted Device) có cấu tạo đặc biệt được thiết kế để gắn trực tiếp lên bề mặt mạch in (PCB) mà không cần chân cắm xuyên qua như các loại linh kiện truyền thống. Mỗi chip LED SMD bao gồm các thành phần chính sau:

Khối bán dẫn P-N (chip phát sáng)

Đây là thành phần quan trọng nhất, nơi xảy ra quá trình phát quang. Chip LED được cấu tạo từ hai lớp bán dẫn:

• Lớp bán dẫn loại P: chứa các lỗ trống điện tử (thiếu electron).

• Lớp bán dẫn loại N: chứa các electron tự do.

Khi có dòng điện một chiều chạy qua mối tiếp giáp P-N, các electron và lỗ trống sẽ tái hợp và phát ra năng lượng dưới dạng photon – chính là ánh sáng mà chúng ta nhìn thấy. Tùy vào vật liệu bán dẫn (như GaN, GaAsP...), ánh sáng phát ra có thể là trắng, đỏ, xanh, vàng…

Lớp tiếp xúc kim loại (Electrodes)

Chip LED SMD thường có từ 2 đến 4 chân tiếp xúc bằng kim loại (anode và cathode), dùng để kết nối với mạch điện và truyền dòng điện đến khối bán dẫn.

• Loại 2 chân: Thường dùng cho LED đơn sắc.

• Loại 4 chân: Dùng cho LED RGB (tích hợp 3 diode phát 3 màu khác nhau).

Nhờ thiết kế này, LED SMD dễ lắp đặt bằng máy hàn tự động (SMD machine), giúp sản xuất hàng loạt nhanh chóng và chính xác.

Đế gắn mạch (Substrate / PCB pad)

LED SMD được gắn trực tiếp lên đế mạch bằng công nghệ hàn bề mặt (SMT). Phần đế này thường làm bằng nhôm hoặc gốm giúp giữ cố định chip LED, dẫn điện đến chân LED, tản nhiệt cho chip trong quá trình hoạt động. Tản nhiệt tốt là yếu tố sống còn giúp chip LED SMD không bị giảm tuổi thọ hoặc cháy chip khi dùng lâu.

Lớp bảo vệ trong suốt (Encapsulation / Lens)

Phần vỏ ngoài thường làm từ nhựa epoxy hoặc silicone trong suốt, có vai trò: Bảo vệ chip LED khỏi bụi bẩn, độ ẩm, va chạm cơ học; Tăng hiệu suất phát sáng nhờ định hướng và khuếch tán ánh sáng. Một số loại còn tích hợp ống kính tán xạ ánh sáng (diffuser) hoặc ống kính hội tụ (lens) để điều chỉnh góc chiếu.

Vật liệu huỳnh quang (phosphor coating – với LED trắng)

Ở các LED SMD phát sáng trắng, ánh sáng trắng thường được tạo bằng cách dùng chip LED xanh (blue LED) kết hợp với lớp phủ huỳnh quang màu vàng (phosphor). Lớp này giúp biến đổi một phần ánh sáng xanh thành đỏ và xanh lá, tạo thành ánh sáng trắng trung tính hoặc trắng ấm tùy theo nhu cầu.

3. Nguyên lý hoạt động của chip LED SMD

LED SMD hoạt động dựa trên nguyên lý quang phát quang của chất bán dẫn. Khi có dòng điện một chiều đi qua mối nối P-N trong chip bán dẫn, các electron và lỗ trống sẽ tái hợp tại vùng tiếp giáp và giải phóng năng lượng dưới dạng photon – tức là ánh sáng.

Do mỗi chip LED SMD thường có kích thước nhỏ, việc tích hợp nhiều chip trên cùng mạch cho phép phát ra ánh sáng mạnh, đều, đồng thời có thể điều chỉnh được màu sắc nhờ tích hợp các diode phát sáng đỏ, xanh lục và xanh lam (RGB).

4. Các loại chip LED SMD - Phân loại

Chip LED SMD nhỏ (Small Chip LED)

Đây là các loại chip LED có kích thước rất nhỏ, thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cao, không gian hạn chế, hoặc hiển thị chi tiết. Bao gồm:

• SMD 0603 (1.6mm x 0.8mm): Rất nhỏ, thường dùng làm đèn báo hiệu trên mạch điện tử, thiết bị cầm tay.
• SMD 0805 (2.0mm x 1.25mm): Tương tự 0603, dùng trong các ứng dụng hiển thị nhỏ, đèn nền nút bấm.
• SMD 1206 (3.2mm x 1.6mm): Lớn hơn một chút, vẫn thuộc loại nhỏ, dùng trong các bảng mạch điện tử.
• Ứng dụng: Đèn báo trên bo mạch, đèn nền bàn phím điện thoại, đồ chơi điện tử, thiết bị y tế cầm tay.

Chip LED SMD trung bình (Medium Chip LED)

Các loại chip LED này có kích thước phổ biến nhất, được sử dụng rộng rãi trong nhiều ứng dụng chiếu sáng dân dụng và thương mại. Chúng có sự cân bằng tốt giữa kích thước, công suất và hiệu suất phát sáng. Bao gồm các loại chip:

• SMD 2835 (2.8mm x 3.5mm): Rất phổ biến, hiệu suất cao, tản nhiệt tốt, thường dùng trong đèn panel, đèn downlight, bóng đèn LED bulb.
• SMD 3014 (3.0mm x 1.4mm): Thường dùng trong các thanh LED, đèn panel, đèn tủ.
• SMD 3528 (3.5mm x 2.8mm): Từng rất phổ biến, nhưng hiện đang dần được thay thế bởi 2835 do hiệu suất thấp hơn một chút. Thường dùng trong đèn tuýp, dây LED.
• SMD 5050 (5.0mm x 5.0mm): Kích thước lớn hơn, thường chứa 3 chip nhỏ bên trong, cho độ sáng cao, phù hợp cho dây LED, đèn hắt tường, đèn trang trí đổi màu (RGB).

Chip LED SMD lớn (Large Chip LED)

Loại chip LED này có kích thước lớn hơn đáng kể, được thiết kế để cung cấp công suất cao và độ sáng mạnh. Chúng thường được sử dụng trong các ứng dụng chiếu sáng công suất lớn, đòi hỏi cường độ ánh sáng cao. Gồm các loại chip sau:

• SMD 5730 (5.7mm x 3.0mm): Một trong những loại SMD lớn hơn, công suất cao hơn 2835, thường dùng trong đèn pha, đèn nhà xưởng, đèn chiếu sáng công cộng.
• LED COB (Chip on Board): Mặc dù không phải là "SMD" theo nghĩa truyền thống của các gói riêng lẻ, nhưng COB là một dạng tập hợp nhiều chip LED nhỏ đặt liền kề nhau trên một đế duy nhất, tạo thành một nguồn sáng lớn. COB có thể có kích thước từ vài milimet đến vài centimet vuông, với công suất từ vài watt đến hàng trăm watt.

5. Ưu - nhược điểm của LED SMD

Ưu điểm

Chip SMD được thiết kế để gắn trực tiếp lên bề mặt bảng mạch, giúp tiết kiệm không gian đáng kể. Điều này cho phép tạo ra các sản phẩm chiếu sáng mỏng hơn, nhỏ gọn hơn và linh hoạt hơn trong thiết kế.

So với các loại LED truyền thống (như DIP LED), chip SMD có hiệu suất phát quang tốt hơn, tức là chúng tạo ra nhiều lumen (độ sáng) hơn trên mỗi watt điện năng tiêu thụ. Điều này giúp tiết kiệm năng lượng và giảm chi phí vận hành.

Các chip LED SMD thường có góc chiếu rất rộng, lên tới 120 độ hoặc hơn. Điều này giúp phân tán ánh sáng đều hơn, giảm thiểu hiện tượng điểm nóng (hotspot) và tạo ra ánh sáng đồng nhất, phù hợp cho nhiều ứng dụng chiếu sáng tổng thể.

Chip SMD có thể dễ dàng tạo ra nhiều màu sắc khác nhau (đỏ, xanh lá, xanh dương, RGB...) và dải nhiệt độ màu rộng (trắng ấm, trắng tự nhiên, trắng lạnh), đáp ứng linh hoạt các yêu cầu về ánh sáng trang trí lẫn chiếu sáng chức năng.

Nhiều loại chip SMD hiện đại (như 2835, 5730) được thiết kế với lớp tản nhiệt phía dưới, giúp nhiệt thoát ra hiệu quả hơn. Điều này quan trọng để duy trì tuổi thọ và hiệu suất của chip LED.

Do không có dây dẫn nhỏ như các loại LED cũ, chip SMD ít bị hỏng hóc do va đập hoặc rung động, tăng cường độ bền và tuổi thọ cho sản phẩm.

Nhược điểm

Mặc dù một số loại SMD có khả năng tản nhiệt tốt, nhưng vì chúng rất nhỏ và thường được đóng gói dày đặc trên bảng mạch, việc quản lý nhiệt vẫn là một thách thức quan trọng. Nếu không có hệ thống tản nhiệt hiệu quả, nhiệt độ cao có thể làm giảm tuổi thọ và suy giảm độ sáng của chip LED.

Do kích thước nhỏ và được gắn chặt vào bảng mạch, việc sửa chữa hoặc thay thế từng chip LED SMD riêng lẻ khi bị hỏng hóc là rất khó khăn

Mặc dù chi phí sản xuất hàng loạt chip SMD đã giảm đáng kể, nhưng đôi khi, chi phí ban đầu cho các thiết bị chiếu sáng sử dụng công nghệ SMD chất lượng cao có thể cao hơn so với các giải pháp chiếu sáng truyền thống.

Chip LED SMD phát ra ánh sáng mạnh từ một diện tích nhỏ, một số loại chip SMD công suất cao có thể gây ra hiện tượng chói mắt nếu không được tích hợp với bộ khuếch tán hoặc chóa đèn phù hợp, đặc biệt trong các ứng dụng chiếu sáng trực tiếp.

4. Ứng dụng của chip LED SMD

LED SMD được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau:

Màn hình hiển thị

• Màn hình LED TV và thiết bị điện tử: Chip SMD giúp tạo ra hình ảnh sắc nét, màu sắc sống động và tiết kiệm điện năng.
• Màn hình LED quảng cáo (trong nhà và ngoài trời): Hiển thị nội dung đa dạng, thu hút sự chú ý.
• Đèn nền cho màn hình LCD: Cải thiện độ sáng và chất lượng hình ảnh..

Chiếu sáng dân dụng và thương mại

• Đèn LED Bulb, Downlight, Panel: Là các loại đèn phổ biến trong nhà ở, văn phòng, cửa hàng, trung tâm thương mại, thay thế bóng đèn sợi đốt và huỳnh quang truyền thống.
• Dây LED (LED Strip Light): Dùng để trang trí nội thất, hắt trần, tủ kệ, tạo điểm nhấn cho không gian.
• Đèn chiếu sáng trang trí: Đèn sân vườn ngoài trời, đèn hắt tường, đèn âm đất, đèn chiếu cỏ cho sân vườn, cảnh quan.

Chiếu sáng công nghiệp và công cộng

• Đèn nhà xưởng, kho bãi: Cung cấp ánh sáng mạnh mẽ, đồng đều cho các khu vực sản xuất và lưu trữ.
• Đèn đường, đèn tín hiệu giao thông: Đảm bảo tầm nhìn rõ ràng và an toàn cho người tham gia giao thông.
• Đèn pha, đèn chiếu rọi: Sử dụng cho chiếu sáng sân vận động, sân khấu, biển quảng cáo lớn, công trình kiến trúc.

Bảng hiệu quảng cáo

• Bảng hiệu LED ngoài trời: Hiển thị hình ảnh và video quảng cáo động.
• Bảng điện tử: Hiển thị thông tin thời tiết, giá cả, thông báo.
• Đèn trang trí: Tạo hiệu ứng ánh sáng cho các sự kiện và lễ hội.

>> Chi tiết tham khảo tại bài viết: Ứng dụng của đèn LED

7. So sánh chip LED SMD và COB

Khi chọn mua đèn LED, bạn sẽ thường gặp hai loại chip LED chính là SMD (Surface Mounted Device) và chip LED COB (Chip on Board). Mỗi loại có cấu tạo, đặc tính và ứng dụng riêng biệt. Dưới đây là bảng so sánh chi tiết để bạn dễ hình dung:

Tóm lại,

• Chọn SMD nếu: Bạn cần ánh sáng phân tán đều, đa dạng màu sắc, thiết kế nhỏ gọn và không quá chú trọng đến cường độ ánh sáng tập trung.
• Chọn COB nếu: Bạn cần cường độ ánh sáng mạnh, tập trung, hiệu quả tản nhiệt tốt cho các ứng dụng công suất cao, và không yêu cầu khả năng đổi màu linh hoạt.

LED SMD đã và đang mang lại một cuộc cách mạng trong lĩnh vực chiếu sáng và điện tử. Với những ưu điểm vượt trội như tiết kiệm năng lượng, tuổi thọ cao, kích thước nhỏ gọn và đa dạng về màu sắc, LED SMD đang ngày càng trở nên phổ biến trong nhiều ứng dụng, từ đèn chiếu sáng trong nhà đến các thiết bị điện tử hiện đại
