Chip led là gì? Cấu tạo chip LED, mua ngay LED COB/SMD/Cree

Lượt xem: 18577

Chip led là gì mà hầu hết các loại đèn truyền thống đều dần bị thay thế bởi các loại đèn sử dụng chip led? Chúng ta hãy cùng tìm hiểu rõ hơn qua bài viết sau đây.

Video thực tế về chip LED là gì? Top 5 chip led tốt nhất 2020

1. Chip led là gì?

1.1 Tổng quan về chip led là gì?

  • Đóng vai trò như là trái tim của đèn led. Chip led là một trong những vật tư quan trọng nhất trong cấu tạo của một chiếc đèn led.
  • Chúng có vai trò quan trọng giúp đảm bảo nguồn sáng ổn định và chất lượng của đèn.
Chip led là gì? Khái niệm chip led
Chip led là gì? Khái niệm chip led
  • Chip led thực chất là một đi-ốt, nó chứa một chíp bán dẫn có pha các tạp chất để tạo ra một tiếp giáp P-N; kênh P chứa lỗ trống, kênh N chứa điện tử, dòng điện truyền từ A-nốt (kênh P) đến K-tốt (kênh N); khi điện tử lấp đầy chỗ trống nó sinh ra bức xạ ánh sáng.
  • Màu sắc của ánh sáng này thường được tạo ra từ các hợp chất bán dẫn vô cơ. Những hợp chất bán dẫn này rất đa dạng. Dưới đây là bảng chỉ rõ màu sắc của LED phụ thuộc vào khoảng bước sóng, điện áp rơi và chất bán dẫn tạo ra LED.
Cấu tạo màu sắc ánh sáng của chip led
Cấu tạo màu sắc ánh sáng của chip led

1.2 Nguyên lý hoạt động

  • Bên trong chip LED chứa 1 chíp bán dẫn được pha các tạp chất tạo ra một lớp tiếp giáp P-N. Trong đó kênh P chứa lỗ trống, kênh N chứa điện tử. Khi có dòng điện bên A-nốt (P) chạy đến K-ốt (N) thì những lỗ trống sẽ được lấp đầy bởi các điện tử từ đó sản sinh ra bức xạ ánh sáng.

>> Xem thêm: Ưu điểm – nhược điểm chip led Nichia

2. Cấu tạo của chip led

Cấu tạo của chip led là gì? Chip led có cấu tạo gồm 5 phần là giá đỡ, chip, keo, bột huỳnh quang và dây dẫn điện.

Cấu tạo chip led: giá đỡ, chip led, keo tản nhiệt, bột huỳnh quang, dây diễn điện...
Cấu tạo chip led: giá đỡ, chip led, keo tản nhiệt, bột huỳnh quang, dây diễn điện…

2.1 Giá đỡ chip LED

  • Giá đỡ vừa dùng để đặt chip vừa có tác dụng tản nhiệt cho chip.

2.2 Cấu tạo chip

  • Chip là hạt nhân trung tâm, có tác dụng phát sáng. Để đèn LED chiếu sáng thì chip phải hoạt động. Tùy thuộc vào cấu tạo các chất bán dẫn mà đèn LED sẽ chiếu ra ánh sáng có màu sắc khác nhau.

2.3 Cấu tạo keo tản nhiệt chip LED

  • Keo có tác dụng tản nhiệt cho chip. Có loại thường gặp: keo nhựa silica, keo nhựa epoxy
  • Keo (nhựa) silica: Ưu điểm của keo là có tính năng tản nhiệt tốt, suy giảm quang thấp, giá thành tương đối cao, nhược điểm là dây dẫn điện đến chip dễ bị ép đứt.
  • Keo (nhựa) epoxy: Ưu điểm là giá thành thấp, nhược điểm tính năng tản nhiệt kém, suy giảm quang thông lớn, đồng thời màu sắc phát ra để chuyển đổi sang màu vàng.

2.4 Cấu tạo bột huỳnh quang

  • Bột huỳnh quang hoặc các hợp chất bán dẫn vô cơ để tạo màu cho ánh sáng

2.5 Cấu tạo dây dẫn điện

  • Dây dẫn là để nối từ cực của hai chân đến chip. Dây dẫn thường gặp đều dùng 0.999 dây dẫn vàng, đường kính 0.8mil, 1.0mil; vì khả năng dẫn điện và truyền nhiệt của dây dẫn vàng rất cao, có thể tức thời truyền nhiệt lượng từ chip đến các chân ra ngoài; đồng thời lực căng của dây dẫn vàng khá tốt, không dễ dàng có hiện tượng bóng chết do đứt dây dẫn.

3. Chip LED gồm những loại nào?

Ở trên, các bạn đã hiểu cơ bản khái niệm chip led là gì? Vậy hiện nay trên thị trường những loại chip led nào được sử dụng phổ biến nhất?

3.1 3 công nghệ chip led phổ biến trên thị trường

Chip led DIP

  • Chip led DIP hay còn được gọi là chip led đơn xuất hiện rất sớm vào thời gian đâu; khi đèn led mới được thương mại hóa bán ra thị trường.
  • Công suất của chip chỉ có 2 công suất nhỏ là 1w và 3w. Dòng chip này rất đơn giản và thường được dùng phổ biến.
  • Các  linh kiện cấu tạo được gắn bằng keo cố định và kem hàn. Lá đồng thêm tầng cách điện và vỏ nhôm bên ngoài.
  • Đây là dòng chip led ra đời sớm nhất và cung là chip led có công nghệ lạc hậu nhất. Sau này đã ra đời những dòng led với công nghệ hiện đại như SMD và COB.

Chip SMD

  • Chip led SMD là dòng chip led với công nghệ gắn trên bề mặt có tên tiếng anh là Surface Mounted Device. Đây là dòng chip led tiên tiến và được sử dụng trên nhiều sản phẩm chiếu sáng hiện nay.
Phân loại chip led
Phân loại chip led
  • Chip SMD có ánh sáng chất lượng và khả năng tạo nên ánh sáng đổi màu với nhiều hiệu ứng màu sắc khác nhau. Nhờ đó chúng ta có thể tạo ra các dòng đèn trang trí có ánh sáng đủ màu sắc.
  • Các module của chip rất đa dạng với các mẫu chip ngày càng được cải tiến hiện đại và tối ưu hơn về mặt thông số. Công suất cũng đa dạng từ nhỏ đến lớn cho mọi người lựa chọn.

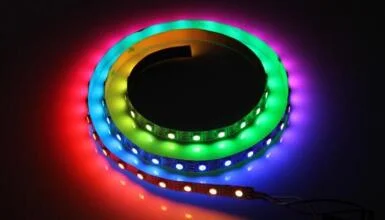

  • Chip SMD được ứng dụng để tạo lên các mẫu đèn trang trí như đèn LED chiếu cây, đèn LED âm đất, đèn bể bơi, đèn LED âm nước hay
  • Đèn LED âm đất sử dụng chip LED SMD có khả năng thay đổi ánh sáng lịn hoạt. Tạo điểm nhấn cho không gian chiếu sáng sân vườn. Có hướng ánh sáng từ dưới lên.
  • Đèn LED âm nước sử dụng LED SMD ưu điểm lớn nhất là sự thay đổi màu ánh sáng. Với hơn 2 triệu gam màu ánh sáng khác nhau. Là sản phẩm không thể thiếu để chiếu sáng hòn non bộ
  • Ngoài ra chip LED SMD cũng được ứng dụng chiếu sáng đèn đường LED công suất lớn, dùng để chiếu sáng đường cao tốc, cầu vượt trên cao…

Chip COB

  • Chip led COB có tên viết tắt là Chip On Board với công nghệ đóng gói hiện đại nhát. Sản phẩm được tích hợp từ nhiều chip nhỏ tạo nên một chip led với độ sáng cao.
Chip led COB
Chip led COB
  • Dòng COB không có ánh sáng đổi màu mà chỉ có màu đơn sắc nên thường được ứng dụng để sản xuất các dòng đèn dân dụng và công nghiệp.
  • Công suất của chip đa dạng giúp mang đến ứng dụng đa dạng vào đời sống. Đặc biệt là các dòng đèn công nghiệp như đèn led nhà xưởng, đèn pha led
    • Đèn LED nhà xưởng sử dụng LED COB có khả năng chiếu sáng tập trung. Thích hợp sử dụng trong các xưởng sản xuất. Công suất phổ thông của đèn nhà xưởng sử dụng LED COB là 50w, 100w, 200w, 250w. Thiết kế với hơn 99+ model chiếu sáng khác nhau.
    • Đèn pha LED sử dụng LED COB là những mẫu đèn pha công suất cao. Thường từ 500w, 600w, 1000w. Chuyên sử dụng chiếu sáng sân thể thao, quảng trường, ngã tư giao thông, ngọn hải đăng…

Một số công nghệ chip led cao cấp khác

High-power led
  • Dòng chip led High-power led được sản xuất với công nghệ gói led hiện đại, đa năng với công suất cao. Sản phẩm cung cấp độ chói cao với ánh sáng đồng đều và đặc biết hiệu quả về mặt chi phí.
  • Chip được sử dụng chỉ yếu cho các dòng đèn ngoài trời và công nghiệp, đèn led công suất cao. Điển hình là đèn pha LED COB, đèn đường phố…
MCOB Led
  • MCOB led thực tế không phải là 1 công nghệ led mới mà nó là sự phát triển mở rộng của chip led COB. Chip MCOB được ra đời nhờ vào sự tích hợp của nhiều con chip COB trên cùng 1 bo mạch.
Chip led MCOB
Chip led MCOB
  • Sự kết hợp của nhiều chip COB nhỏ giúp khả năng phát sáng của chip led cao hơn và vượt trội hơn về chất lượng ánh sáng.

3.2 Phân loại chip led theo nguồn led

Chip led 12V

  • Chip led 12V là chip led sử dụng nguồn led đầu vào 12V; thường được sử dụng để làm các dòng đèn led ở dưới nước như: đèn hồ bơi, đèn âm nước…
  • Để có thể sản xuất các đèn phát sáng với chip led 12V thì chúng ta sẽ cần sử dụng 1 nguồn led – nguồn led này có chức năng chuyển điệp áp từ 220V AC thành điện áp 12V DC.

Chip led 24V

  • Chip led 24V là chip led sử dụng điện áp đầu vào là điện áp 24V. Đây là mức điện áp cơ bản để đảm bảo cho các dòng đèn được lắp đặt tại sân vườn hoặc lắp đặt dưới nước.
  • Đèn chip led 24V sử dụng 1 bộ đổi nguồn led drive; với khả năng chuyển nguồn điện từ 220V AC sang 24V DC. Thường được ứng dụng để làm đèn ắc quy, đèn dưới nước hoặc đèn trang trí sân vườn.

Chip led 36V

  • Tương tự thì chip led 36V là dòng chip sử dụng nguồn điện đầu vào là nguồn điện 1 chiều 36V.
  • Hiện nay thì dòng chip led này không phổ biến bằng các dòng chip 12V, 24V và 220V.

Chip led 220V

  • Chip led 220V được sử dụng phổ biến nhất hiện nay bởi tiện dụng và có thể dễ dàng tích hợp vào các thiết bị chiếu sáng.
  • Dòng chip này được ứng dụng nào để sản xuất đa dạng các dòng đèn khác nhau từ đèn trong nhà, ngoài trời và cả đèn trang trí.

3.3 Phân loại chip led theo công suất

Với sự phát triển ngày càng mạnh mẽ của công nghệ led nên các hãng sản xuất chip đã đưa ra nhiều công suất khác nhau để đáp ứng nhu cầu của mọi người. Các công suất chip phổ biến hiện nay như:

  • Chip led 1w
  • Chip led 3w
  • Chip led 5w
  • Chip led 50w
  • Chip led 100w
Công suất chip led
Công suất chip led

Ngoài ra còn có các công suất khác tuy không phổ biến những cũng được sản xuất và ứng dụng nhiều trong đời sống như 0.1w, 0.2w, 0.5w hoặc 10w, 9w….

Với hệ thống công suất đa dạng, chip led được ứng dụng rộng rãi trong lĩnh vực đèn chiếu sáng trong nhà và ngoài trời. Đặc biệt, nổi bật với các dòng đèn pha chiếu sáng với công suất cao, mang lại hiệu quả chiếu sáng lại tiết kiệm điện năng như đèn pha LED 100w, LED pha 200w, 400w, 500w, … 1000w.

3.4 Chip led nào chất lượng tốt nhất?

  • Có phải chip led ra đời sau sẽ tiên tiến hơn các dòng chip led ra đời trước? Đây có lẽ là câu hỏi mà khá nhiều người mua đèn led quan tâm.
  • Các dòng chip led ra đời sau sẽ được tối ưu, khắc phục được những nhược điểm của các dòng chíp trước đó. Tuy nhiên lại không thể thay thế hoàn toàn các dòng chíp cũ; bởi mỗi loại chíp lại được thiết kế phù hợp với một ứng dụng chiếu sáng khác nhau.
  • Chip COB thường dùng cho các dòng đèn chiếu sáng công nghiệp có công suất cao, cần độ rọi lớn; trong khi chíp SMD sử dụng cho chiếu sáng văn phòng, cho ánh sáng dịu nhẹ và độ rọi không quá cao.

4. Các hãng sản xuất chip led hàng đầu hiện nay

Qua phần giới thiệu ở trên, các bạn cũng đảm nắm được chip led là gì và phân loại của chúng. Vậy thì hiện nay, có những hãng sản xuất nào chất lượng nhất?

4.1 Chip led Cree

  • Cree là thương hiệu chip led nổi tiếng tại Mỹ với sản phẩm chiếu sáng, sản phẩm chiếu sáng cho các ứng dụng năng lượng và tần số vô tuyến.
Chip led Cree
Chip led Cree
  • Hiện nay Cree Wolfspeed là một công ty bán dẫn tập trung vào công nghệ Silicon Carbide và GaN của Cree để phát triển dòng chip led chiếu sáng cao cấp.
  • Cree vẫn luôn không ngừng nỗ lực mang đến sự tiến bộ mới của các ứng dụng công nghiệp và mở rộng các ứng dụng Led đặc biệt. Có thể nói chip led Cree là sản phẩm thuộc top đầu thế giới hiện nay.
  • 2 loại chip LED chất lượng nhất của thương hiệu này phải kể đến là Chip LED xhp90Chip LED xhp70

4.2 Chip led Philips

  • Philips là đơn vị chiếu sáng đáng tin cậy nhất thế giới. Từ năm 1891 Philips đã phát triển công nghệ tiên tiến, đáng tin cậy với chất lượng được cải thiện mức cao.
Chip led Philips
Chip led Philips
  • Thương hiệu Philips với những sản phẩm chiếu sáng đầy đủ từ A đến Z giúp mang đến những sự lựa chọn đa dạng cho khách hàng.
  • Chip led của Philips có đầy đủ các dòng chip led chuyên dụng cho văn phòng, cho công nghiệp, đường phố … và có cả chip dành cho các hoạt động chiếu sáng thông dụng như trong nhà, trang trí…
  • Tuổi thọ sử dụng của chip led Philips cũng rất lâu. Bởi bên ngoài chip Led được bao bọc bởi một lớp vỏ làm bằng mica có màu trắng đục. Giúp chip tránh khỏi những bụi bẩn, tác động của môi trường, và tránh làm chói mắt.

>> Xem thêm: Bảng giá chip led philips

4.3 Chip led Samsung

  • Chip led Samsung được sản xuất với tập đoàn Samsung với những công nghệ vượt trội. Công ty Samsung led là công ty con thuộc tập đoàn Samsung nổi tiếng và được thành lập từ 2009.
Chip led Samsung
Chip led Samsung
  • Tại đây Samsung mang đến cho mọi người sự đa dạng về các dòng chip led thừ DIP, SMD, COB và cả Highpower Led. Bên cạnh đó công ty còn nghiên cứu các dòng led để phát triển nông nghiệp.
  • Có thể nói Samsung là sự lựa chọn tốt cho những cá nhân và đơn vị sản xuất các thiết bị và sản phẩm led.

4.4 Chip led Bridgelux

  • Bridgelux là một trong những dòng chip led được đánh giá cao nhất trên thị trường hiện tại. Bởi công nghệ hiện đại và mức giá thành khá cao so với những dòng còn lại.
Chip led Bridgelux
Chip led Bridgelux
  • Với lịch sử thành lập từ rất sớm (năm 2002) tại Mỹ, công ty này đã thiết kế những giải pháp chiếu sáng trạng thái rắn, hiệu suất cao, tiết kiệm chi phí và dễ tích hợp.
  • Với Bridgelux ánh sáng không chỉ đơn giản là khoa học mà đó còn là cảm xúc mang đến cho mọi người. Chính vì vậy công ty này đã ngày càng nghiên cứu các dòng chip led phục vụ từ đời sống đến công nghiệp và cả nông nghiệp.

>> Xem thêm: TOP 10 chip led bridgelux Xuất Sắc nhất

4.5 Chip led Nichia

  • Nichia là thương hiệu chip led nổi tiếng tại Nhật và cũng được xếp vào top hàng đầu thị trường led hiện nay. Điểm ấn tượng của công ty này là đã phát triển và thương mại hóa thành công dòng led xanh siêu sáng.
  • Sau đó công ty này cũng đã thành công trong việc phát minh ra led trắng giúp mang công nghệ led vươn tới 1 tầm cao mới.
  • Hiện nay công ty đang cung cấp đầy đủ các dòng chip led với công suất đa dạng cũng như nhiều mẫu mã và phù hợp với từng mục đích sử dụng.

4.6 Chip led Osram

  • Osram là thương hiệu của Đức với lịch sử nghiên cứu và phát triển led rất dày dặn. Osram liên tục phát triển các công nghệ khi các mục tiêu giữ nguyên.
Chip led Osram
Chip led Osram
  • Osram luôn hướng tới các dòng led chất lượng cao từ công nghiệp đến dân dụng và công suất từ nhỏ đến lớn.
  • Osram cũng được đánh giá chất lượng hàng đầu. Tuy nhiên bên này có điểm mạnh về phát triển các dòng chip led và đèn pha cho oto nhiều hơn so với các dòng led khác.

4.7 Chip led Luxeon

  • Luxeon là thương hiệu phát triên chip led với công nghệ Lumileds nổi bật của công ty Lumiled. Công ty phát triển đầy đủ led cho ô tô, di động, IoT và chiếu sáng thông dụng.
Chip led thương hiệu Luxeon
Chip led thương hiệu Luxeon
  • Công ty vẫn luôn nỗ lực để mang đến những dòng chip led lớn với độ tin cậy cao và làm cho thế giới trở lên tốt hơn.
  • Chip led luxeon với đầy đủ công suất và đầy đủ ứng dụng từ công nghiệp, dân dụng và nông nghiệp.

4.8 Chip led Epistar

  • Epistar là công ty thành lập từ rất sớm và là công ty mang sản phẩm chip led chất lượng mức ổn định với mức giá thành phù hợp túi tiền của nhiều đối tượng khách hàng.
Chip led Epistar
Chip led Epistar
  • Công ty có đầy đủ các dòng chip led cho ô tô, đèn led, màn hình hay tia UV… để giúp mang đến mọi người những sản phẩm chip led hàng đầu.

4.9 Chip led Edison

  • Là một thương hiệu tại Đài Loan với chiến lược phát triển chip led cao cấp đến thị trường led.
  • Hiện nay công ty này phát triển đầy đủ các sản phẩm module AC/DC, dải ánh sáng led, led cho đèn đường, ngoài trời, chiếu sáng làm vườn và oto.

4.10 Chip led LG Innote

  • LG Innote là chip led của hãng LG với những sản phẩm chip led khá đa dạng. Lịch sử sản xuất chip led của công ty này không dày dặn bằng những công ty trước những sản phẩm của họ rất chất lượng.
Chip led LG Innotek
Chip led LG Innotek
  • Mẫu mã chip led của công ty cũng khá đa dạng tuy nhiên một số dòng led chuyên dụng như ứng dụng cho nông nghiệp thì vẫn chưa quá phát triển.

5. Ứng dụng của chíp led trong chiếu sáng

Vậy thì ứng dụng của chip led là gì? Trong cuộc sống, đèn led hay chip led trong đèn được sử dụng phổ biến. Có thể kể đến các ứng dụng của chip led như:

5.1 Trong giao thông

  • Trong giao thông các chip led được sử dụng là các dòng chip led màu để tạo các đèn giao thông hoặc chip led công nghiệp công suất cao để làm đèn chiếu sáng đường phố.
Ứng dụng chip led trong chiếu sáng giao thông
Ứng dụng chip led trong chiếu sáng giao thông
  • Đèn led thỏa mãn được các tiêu chí tiết kiệm điện năng, độ bền cao, bảo vệ môi trường, dễ điều khiển, tính thẩm mỹ cao. Nên ngày càng được ưa chuộng hơn.
  • Bên cạnh đó là những dòng đèn trang trí khác như led dây đổi màu, led trang trí….

5.2 Trong công nghiệp

  • Các dòng led ứng dụng trong công nghiệp là các dòng led có ánh sáng mạnh để chiếu sáng nhà xưởng, nhà kho, sân vận động…
  • Đa phần dòng led này đều có độ rọi cao để đảm bảo mức sáng cho một không gian lớn.

5.3 Trong nông nghiệp

  • Việc đưa đèn led áp dụng trong nông nghiệp đã tạo ra hiệu quả cao gấp 4 lần so với các loại đèn khác. Cây hấp thụ ánh sáng từ đèn led tốt hơn do loại đèn này phát ra dải ánh sáng hẹp.
  • Với mỗi loại cây khác nhau sẽ hấp thu được một dải ánh sáng khác nhau. Do vậy người ta sẽ tạo ra từng loại bóng đèn led thích hợp để cây hấp thụ được tốt nhất.
Ứng dụng chip led trong chiếu sáng nông nghiệp
Ứng dụng chip led trong chiếu sáng nông nghiệp
  • Led cho nông nghiệp khá đặc thù bởi ánh sáng cung cấp cho cây cần có mức sáng và bước sóng cụ thể và thích hợp.
  • Bên cạnh đó led cũng có thời gian chiếu sáng phù hợp mới giúp cây phát triển.

5.4 Ứng dụng đèn ô tô

Bên cạnh đó led còn ứng cho đèn pha ô tô để đảm bảo ánh sáng phù hợp cho các dòng ô tô khi tham gia giao thông.

Trên đây là những chia sẻ của chúng tôi, hy vọng đã giúp các bạn hiểu và nắm rõ chip led là gì? Đồng thời có những lựa chọn chính xác trong việc chọn mua đèn led của mình.

>> Xem thêm: Đèn đường LED 100w
