Cột camera 3m, 4m, 5m, 6m giá tốt kèm bản vẽ Free
Cột camera là giải pháp lắp đặt quan trọng trong các hệ thống giám sát hiện đại, thường được chế tạo từ thép mạ kẽm hoặc nhôm với khả năng chống chịu thời tiết tốt. Với chiều cao linh hoạt từ 3–8m, cột giúp mở rộng tầm quan sát, giảm điểm mù và đảm bảo hình ảnh ổn định. Bên cạnh đó, thiết kế bền bỉ cùng khả năng tối ưu đi dây, kết nối cũng giúp cột camera phù hợp cho nhiều môi trường ngoài trời như đô thị, nhà xưởng hay khu công nghiệp.
Mục lục
- Yêu cầu kỹ thuật của cột camera
- 1. Mẫu 1: Cột camera 3m tay vươn 1m
- Mẫu 2: Cột lắp camera 4m
- Mẫu 3: Cột lắp camera 5m
- Mẫu 4: Cột camera 6m rời cần
- Mẫu 5: Cột thép mạ kẽm lắp camera 6m liền cần
- Mẫu 6: Cột camera 6m tích hợp biển quảng cáo thông minh
- Mẫu 7: Cột camera cần đôi
- Mẫu 8: Cột camera inox 6m
- Mẫu 9: Trụ lắp camera 6m đa chức năng
- Mẫu 10: Cột đèn tích hợp camera thông minh 6m
- Mẫu 11: Cột camera 6m kèm đèn báo giao thông
- 12. Bản vẽ của cột camera giao thông
- 13. Ứng dụng của cột lắp camera ngoài trời
- 14. Tư vấn thi công lắp đặt cột camera ngoài trời
Yêu cầu kỹ thuật của cột camera
Khả năng chịu lực: Cột camera được thiết kế chịu lực cao, phù hợp lắp đặt ngoài trời tại khu vực ven biển hoặc đô thị thông thoáng. Kết cấu chịu được tốc độ gió đến 45 m/s (≈ 125 daN/m²), với các hệ số địa hình và thống kê lấy bằng 1 để đảm bảo an toàn trong điều kiện tiêu chuẩn.
Vật liệu chế tạo: Thân cột sử dụng thép SS400 theo tiêu chuẩn JIS G 3101 / JIS G 3193, đảm bảo độ bền và khả năng gia công. Bu lông móng bằng thép C45 hoặc tương đương, ren cán lăn, mạ điện, cấp bền 5.8, đảm bảo liên kết chắc chắn.
Thiết kế và dung sai: Cột được thiết kế theo BS 5649, với dung sai kiểm soát chặt chẽ: độ tròn ±3%, chu vi ±1%, độ thẳng <0,3%, chiều dài mỗi đoạn ±0,3% và tổng chiều cao sau ghép ±1,2%.
Gia công và xử lý bề mặt: Mối hàn theo AWS D1.1 đảm bảo độ bền kết cấu. Bề mặt được mạ kẽm nhúng nóng theo ASTM A123 chống ăn mòn, có thể sơn phủ thêm theo yêu cầu.
Tính linh hoạt: Cột được sản xuất theo thiết kế riêng từng dự án, đáp ứng yêu cầu kỹ thuật và thẩm mỹ.
1. Mẫu 1: Cột camera 3m tay vươn 1m
1.1 Thông số kỹ thuật
| Chiều dài thép gia công | 3,5 mét (dập thành trụ cao 3 mét) |
| Đường kính trụ | Ø90mm, độ dày 3mm |
| Mặt bích đế | 300mm x 300mm x 10mm |
| Khoảng cách tâm lỗ bích | 230mm x 230mm |
| Khung bulong móng | M16 x 430mm |
| Xử lý bề mặt sau gia công | Mạ kẽm nhúng nóng toàn bộ |
1.2 Giá cột camera
Giá bán tham khảo khoảng 2.300.000 – 3 .200. 000 VNĐ, tùy vật liệu inox/ thép mạ kẽm.

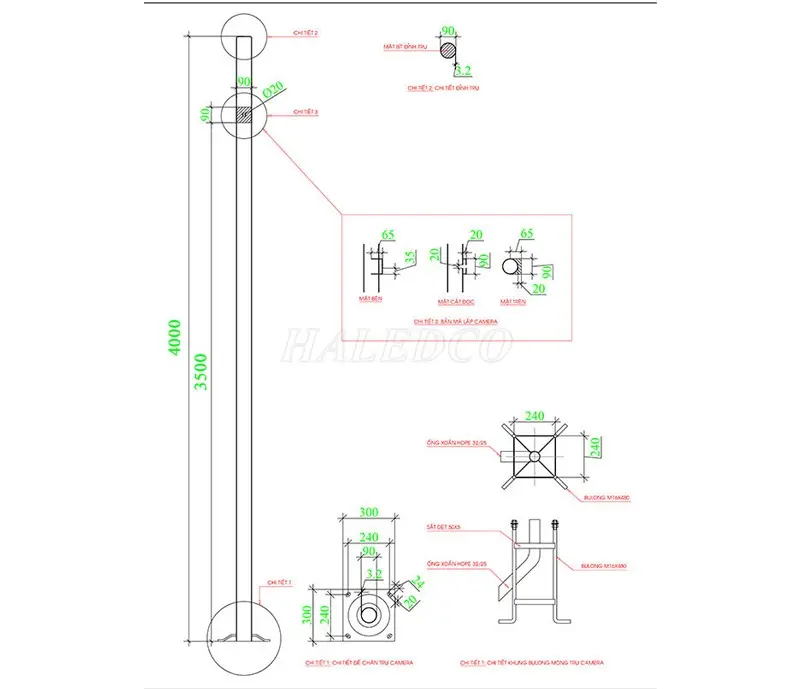

Mẫu 2: Cột lắp camera 4m
2.1 Thông số kỹ thuật
| Chiều dài thép gia công | 4 mét |
| Đường kính trụ | Ø90 x 3.2 mm |
| Kích thước đế trụ | 300 x 300 x 10 mm |
| Khoảng cách tâm lỗ bích | 240 x 240 mm |
| Khung bulong móng | M16 x 480 mm |
| Xử lý bề mặt sau gia công | Mạ kẽm nhúng nóng |
2.2 Giá bán
Giá bán từ 3.460. 000 – 5. 760 .000 VNĐ, thường là thép SS400 dày 3 mm.

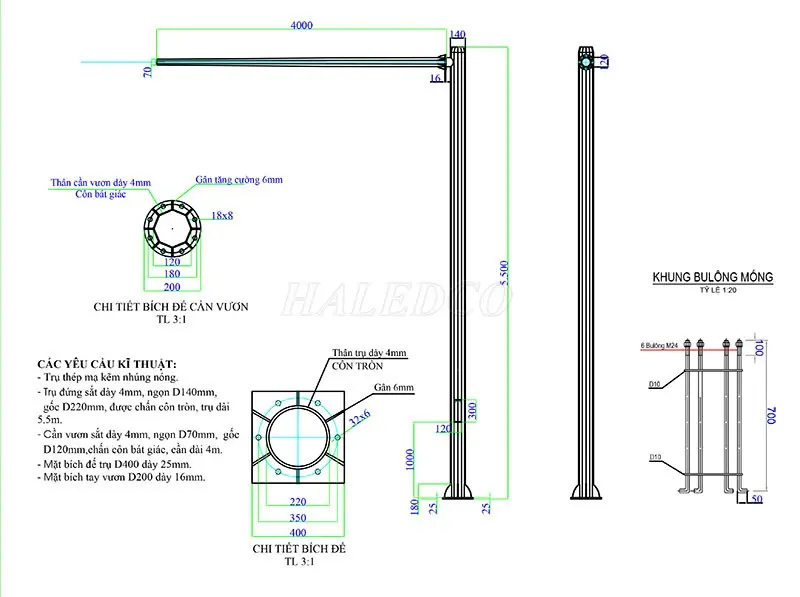

Mẫu 3: Cột lắp camera 5m
3.1 Thông số kỹ thuật
| Trụ đứng | Thép dày 4mm, ngọn Ø140mm, gốc Ø220mm, dài 5.5m |
| Hình dạng thân trụ | Chấn côn tròn |
| Cần vươn | Thép dày 4mm, ngọn Ø70mm, gốc Ø120mm, dài 4m |
| Hình dạng cần vươn | Chấn côn bát giác |
| Mặt bích đế trụ | Ø400mm, dày 25mm |
| Mặt bích tay vươn | Ø200mm, dày 16mm |
| Khung bulong móng | M24 x 700mm |
| Xử lý bề mặt | Mạ kẽm nhúng nóng |
3.2 Giá cột camera
Giá tham khảo sản phẩm từ 4.460. 000 – 7. 760 .000 VNĐ, tùy chất liệu và nơi bán.

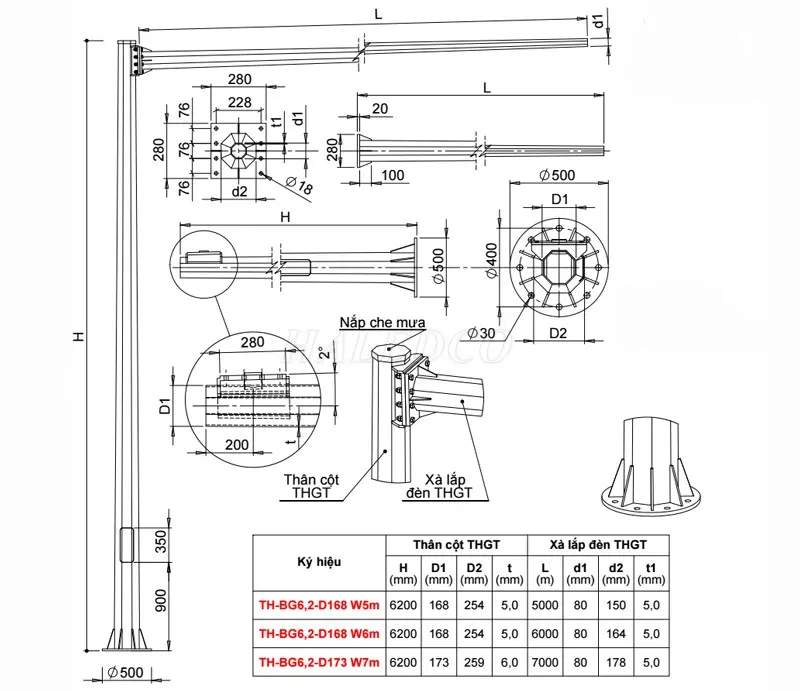

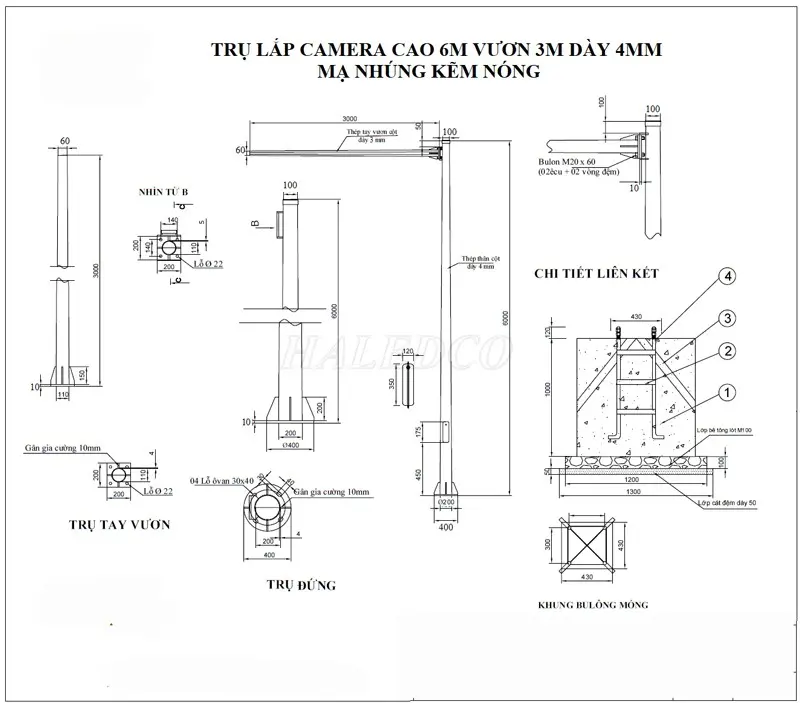

Mẫu 4: Cột camera 6m rời cần
4.1 Thông số kỹ thuật
| Kiểu dáng | bát giác |
| Chiều cao | 6m |
| Đường kính | 60-90-114-140mm |
| Độ dày thép | 3-6mm |
| Khả năng chịu tải | tối đa 400kg |
| Bề mặt cột | mạ kẽm nhúng nóng |
| Tay vươn | 1m, 2m, 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m |
4.2 Giá bán
Giá bán: Liên hệ hotline 0332599699.
Mẫu 5: Cột thép mạ kẽm lắp camera 6m liền cần
5.1 Thông số kỹ thuật
| Kiểu dáng | tròn liền cần đơn |
| Chiều cao | 6m |
| Đường kính | 60-90-114-140mm |
| Độ dày thép | 3-6mm |
| Khả năng chịu tải | tối đa 400kg |
| Bề mặt cột | mạ kẽm nhúng nóng |
| Tay vươn | 1m, 2m, 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m |
Đây là mẫu trụ đèn trang trí ngoài trời được sử dụng phổ biến trên đường phố hiện nay.
5.2 Giá bán
Giá bán: Liên hệ hotline 0332599699.
Mẫu 6: Cột camera 6m tích hợp biển quảng cáo thông minh
6.1 Thông số kỹ thuật
| Công suất đèn | 50w, 100w |
| Số lượng đèn | 2 |
| Vị trí lắp camera | 1 |
| Cấp độ bảo vệ | IP65 |
| Bích đế | 570x570mm |
| Khung móng & Tim lỗ khung móng | M24x300x300mmx675mm |
| Chiều cao trụ | 6m |
6.2 Giá bán
Giá bán: Giá bán lẻ 29.000.000 - 45.000.000 đồng/ trụ.
Mẫu 7: Cột camera cần đôi
7.1 Thông số kỹ thuật
| Kiểu dáng | tròn liền cần đôi |
| Chiều cao | 6m |
| Chất liệu | thép SS400 mạ kẽm nhúng nóng |
| Độ dày thép | 3-6mm |
| Khả năng chịu tải | tối đa 400kg |
| Tay vươn | 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m |
| Khả năng chịu tốc độ gió | 45m/s |
Giá bán: Liên hệ hotline 0332599699.
Mẫu 8: Cột camera inox 6m
8.1 Thông số kỹ thuật
| Kiểu dáng | tròn côn |
| Chiều cao | 6m |
| Chất liệu | inox 304 |
| Khả năng chịu tốc độ gió | 45m/s |
8.2 Giá bán
Giá bán lẻ 46.856.000 - 48.656.000 đồng/ trụ.
Mẫu 9: Trụ lắp camera 6m đa chức năng
9.1 Thông số kỹ thuật
| Công suất đèn | 50w, 100w |
| Số lượng đèn | 1 |
| Vị trí lắp camera | 1 |
| Cấp độ bảo vệ | IP65 |
| Chiều cao trụ | 6m |
| Các tính năng khác | lắp cục phát wifi, màn hình LED, biển quảng cáo, nút gọi cứu hộ |
9.2 Giá bán
Giá bán lẻ 49.011.000 - 51.233.000 đồng/ trụ.
Mẫu 10: Cột đèn tích hợp camera thông minh 6m
10.1 Thông số kỹ thuật
| Công suất đèn | 30w, 50w, 80w |
| Mặt bích đế vuông | 300x300x8mm |
| Khung móng + bulong | M16x240x240x400mm |
| Chất liệu | hợp kim nhôm hoặc inox sơn tĩnh điện |
| Chiều cao trụ | 6m |
| Bảng điện cửa cột | 10A |
10.2 Giá bán
Giá bán lẻ 4.950.000 - 6.895.000 đồng/ trụ.
Mẫu 11: Cột camera 6m kèm đèn báo giao thông
11.1 Thông số kỹ thuật
| Kiểu dáng | đa giác |
| Chiều cao | 6m |
| Độ dày thép | 3-6mm |
| Khả năng chịu tải | tối đa 400kg |
| Bề mặt cột | mạ kẽm nhúng nóng |
| Tay vươn | 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m |
| Khung móng | M24, M30 |
11.2 Giá bán
Giá bán: Liên hệ hotline 0332599699.

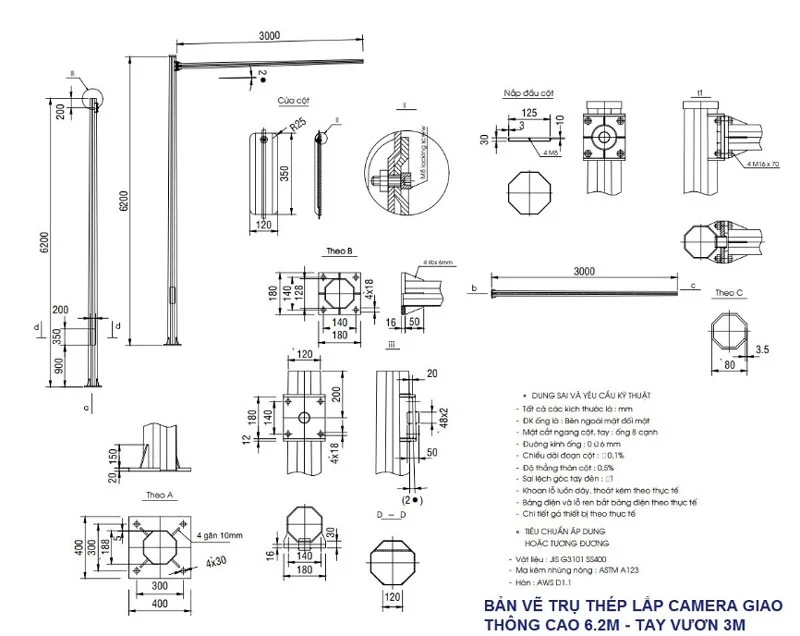

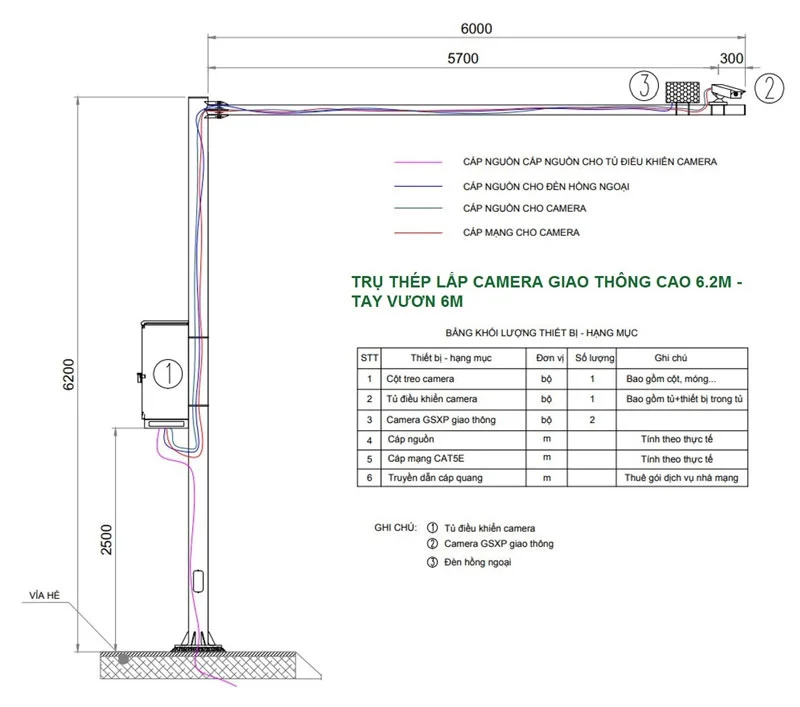

12. Bản vẽ của cột camera giao thông
13. Ứng dụng của cột lắp camera ngoài trời
Giám sát giao thông và không gian đô thị: Cột camera được sử dụng rộng rãi trong các hệ thống giám sát an ninh ngoài trời, đặc biệt tại các tuyến đường giao thông, khu đô thị và khu công nghiệp. Với chiều cao hợp lý và kết cấu vững chắc, cột cho phép lắp đặt camera ở vị trí tối ưu, giúp quan sát bao quát phạm vi rộng và nâng cao hiệu quả giám sát.
Đảm bảo an ninh tại khu vực công cộng và cơ quan: Tại các khu vực như trường học, bệnh viện và cơ quan nhà nước, cột camera đóng vai trò hỗ trợ theo dõi, kiểm soát hoạt động ra vào, góp phần duy trì an ninh trật tự. Thiết kế cột có thể tùy chỉnh về chiều cao và kiểu cần vươn, phù hợp với đặc thù từng khu vực sử dụng.
Hỗ trợ quản lý và điều tiết giao thông: Tại các vị trí như ngã tư, vòng xoay, cột camera được lắp đặt để ghi nhận hình ảnh phương tiện, phục vụ công tác giám sát, xử lý vi phạm và hỗ trợ hệ thống điều khiển tín hiệu giao thông tự động.
Kiểm soát tại khu vực tập trung đông người và phương tiện: Cột camera cũng được triển khai tại bãi giữ xe, sân vận động, trung tâm thương mại và các khu vực công cộng khác nhằm theo dõi lưu lượng người và phương tiện, đồng thời đảm bảo an toàn cho tài sản và hạ tầng.
Tích hợp đa chức năng và tối ưu vận hành: Trong nhiều dự án hiện đại, cột camera được tích hợp với hệ thống chiếu sáng công cộng hoặc sử dụng năng lượng mặt trời. Giải pháp này giúp tiết kiệm năng lượng, nâng cao hiệu quả khai thác và đảm bảo khả năng vận hành liên tục 24/7.
14. Tư vấn thi công lắp đặt cột camera ngoài trời
Bước 1: Thi công móng hoặc lắp đế sắt
- Đối với móng bê tông: Khi sử dụng móng bê tông, cần đào hố với độ sâu khoảng 50–80 cm tùy theo chiều cao cột. Sau đó tiến hành đổ bê tông và chờ đến khi đạt độ cứng cần thiết trước khi lắp đặt cột hoặc các bộ phận liên quan.
- Đối với đế sắt: Nếu không dùng móng bê tông, có thể cố định đế sắt trực tiếp xuống nền bằng bulong nở hoặc vít chuyên dụng để đảm bảo độ chắc chắn.
Bước 2: Lắp dựng cột và gắn chân giá
- Cố định cột: Cột được liên kết với móng hoặc đế sắt bằng bulong và vít mạ kẽm. Cần đảm bảo cột đứng thẳng, không bị nghiêng hoặc rung lắc.
- Gắn chân giá camera: Sau khi hoàn thiện phần cột, tiến hành lắp camera lên giá đỡ. Sử dụng các loại bulong, vít có chất lượng tốt để cố định chắc chắn. Đồng thời điều chỉnh hướng quay và góc nhìn của camera phù hợp với yêu cầu giám sát.
Bước 3: Đi dây nguồn và tín hiệu
- Dây tín hiệu: Dây từ camera (có thể là dây mạng hoặc dây đồng trục) cùng dây nguồn được đi dọc theo thân cột. Nên luồn dây trong ống bảo vệ để hạn chế hư hỏng do tác động bên ngoài.
- Nguồn điện: Camera có thể được cấp điện từ hệ thống điện hiện hữu hoặc từ nguồn cấp riêng tùy theo thiết kế.
Bước 4: Kiểm tra và nghiệm thu
- Độ chắc chắn: Rà soát toàn bộ các mối hàn, bulong và vít để đảm bảo cột và chân giá không bị lỏng lẻo hay rung lắc.
- Góc quan sát: Điều chỉnh lại hướng và tầm nhìn của camera nhằm tối ưu hiệu quả giám sát.
- Hệ thống điện và tín hiệu: Đảm bảo nguồn điện ổn định và tín hiệu hình ảnh được truyền tải liên tục, không bị gián đoạn.
Lưu ý yêu cầu an toàn trong quá trình thi công
- Trang bị bảo hộ: Công nhân cần sử dụng đầy đủ đồ bảo hộ như mũ, găng tay, kính và dây an toàn khi làm việc trên cao.
- An toàn điện: Kiểm tra kỹ hệ thống điện trước khi đấu nối để tránh các rủi ro như chập cháy hoặc rò điện.
- An toàn khi hàn: Trong quá trình hàn cột và chân giá, cần đảm bảo khu vực làm việc thông thoáng, không có vật dễ cháy và sử dụng đầy đủ thiết bị bảo hộ phòng chống tia lửa.
Việc thi công chân giá và cột camera đúng kỹ thuật sẽ giúp hệ thống được lắp đặt chính xác, đảm bảo độ bền, an toàn và đáp ứng yêu cầu vận hành lâu dài.
HALEDCO là nơi chuyên cung cấp cột đèn chiếu sáng đô thị với đủ kiểu dáng, kích thước. Đáp ứng mọi tiêu chí lựa chọn của người dùng cho các dự án chiếu sáng.
Trên đây là những thông tin chi tiết về cột camera. Để đặt mua cột đèn có chất lượng tốt, gọi ngay hotline 0332599699. Chuyên viên kỹ thuật HALEDCO sẵn sàng tư vấn cách chọn cột, chọn đèn và cách lắp đặt chuẩn.
