Tính toán và thiết kế hệ thống đèn năng lượng mặt trời

Tính toán và thiết kế hệ thống đèn năng lượng mặt trời cần thực hiện đồng bộ từ nhu cầu chiếu sáng, diện tích, thời gian hoạt động và điều kiện bức xạ mặt trời. Bài viết hướng dẫn cách tính toán công suất, số lượng đèn, dung lượng pin, chiều cao lắp đặt,…

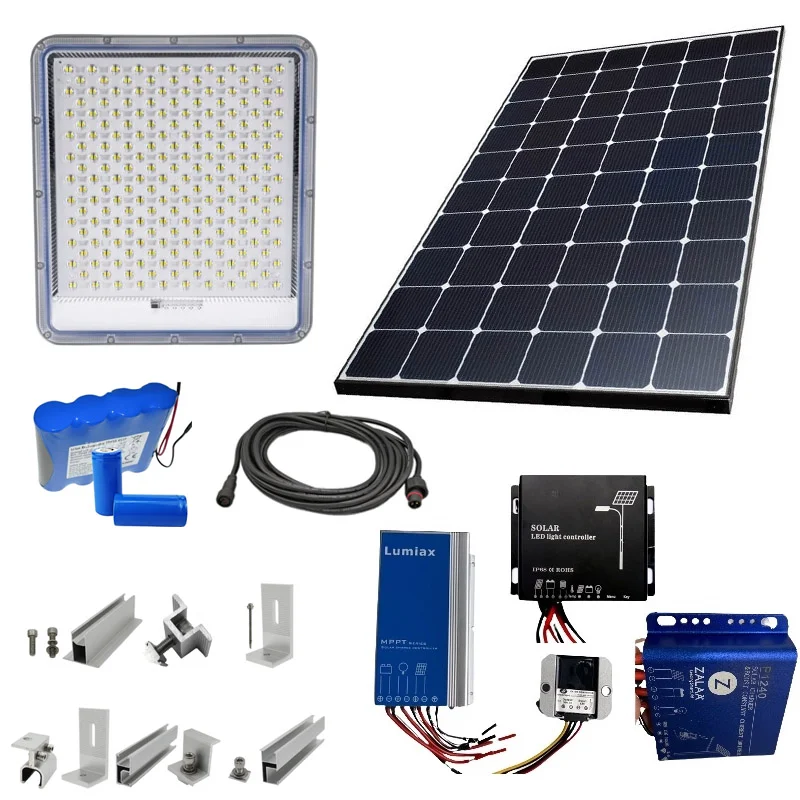

1. Hệ thống đèn năng lượng mặt trời gồm những bộ phận nào?

Hệ thống đèn năng lượng mặt trời gồm các bộ phận chính như đèn LED, tấm pin năng lượng mặt trời, pin lưu trữ, bộ điều khiển và hệ thống dây dẫn, phụ kiện. Mỗi bộ phận đảm nhận một chức năng riêng nhưng có quan hệ trực tiếp với nhau.

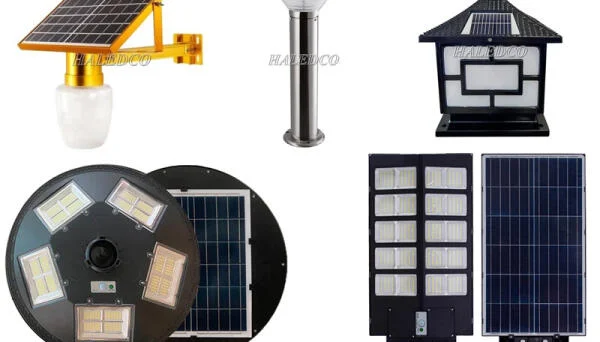

1.1. Đèn LED năng lượng mặt trời

Các thông số quan trọng đi kèm gồm:

• Công suất định mức (W): Cho biết mức điện năng đèn tiêu thụ khi hoạt động.
• Hiệu suất phát quang (lm/w): Cho biết khả năng chuyển đổi điện thành ánh sáng.
• Quang thông (lm): thể hiện tổng lượng ánh sáng do đèn phát ra, được sử dụng khi tính toán nhu cầu chiếu sáng.
• Góc chiếu: Ảnh hưởng đến phạm vi và khả năng phân bổ ánh sáng trên mặt đất. Góc chiếu cần phù hợp với chiều cao cột, khoảng cách giữa các đèn và khu vực cần chiếu sáng.
• Chế độ cảm biến/tùy chỉnh: Nếu đèn giảm công suất vào những khung giờ ít người hoặc tăng sáng khi phát hiện chuyển động.

Tham khảo: Cấu tạo và nguyên lý hoạt động đèn năng lượng mặt trời

1.2. Tấm pin năng lượng mặt trời

Tấm pin panel có nhiệm vụ chuyển đổi bức xạ mặt trời thành điện năng để cung cấp sạc pin lưu trữ. Các thông số cần quan tâm gồm:

• Công suất đỉnh (Wp): công suất điện tối đa tấm pin có thể tạo ra trong điều kiện tiêu chuẩn.
• Điện áp và dòng điện: cần phù hợp với bộ điều khiển sạc và cấu hình hệ thống.
• Hiệu suất chuyển đổi ánh sáng mặt trời thành điện năng: phụ thuộc vào loại pin Monocrystalline hay Polycrystalline.
• Kích thước tấm pin: ảnh hưởng đến diện tích lắp đặt và khả năng bố trí trên cột, mái hoặc giá đỡ.
• Hiệu suất hấp thụ: sản lượng điện thực tế phụ thuộc vào cường độ bức xạ, thời tiết, nhiệt độ, hướng và góc nghiêng của tấm pin.

1.3. Pin lưu trữ

Pin lưu trữ giữ phần điện năng được tạo ra từ tấm pin vào ban ngày để cung cấp cho đèn hoạt động vào ban đêm. Đây là bộ phận quyết định hệ thống có thể duy trì chiếu sáng trong bao lâu.

Các thông số quan trọng gồm:

• Dung lượng (Ah hoặc Wh): Ah cho biết dung lượng theo điện tích, còn Wh thể hiện trực tiếp lượng năng lượng lưu trữ. Khi tính toán hệ thống, Wh thường thuận tiện hơn để so sánh nhu cầu tiêu thụ và dung lượng pin.
• Điện áp hệ thống: thường được lựa chọn theo quy mô tải và cấu hình thiết bị
• DoD (Depth of Discharge) hay độ xả sâu là tỷ lệ phần trăm dung lượng năng lượng đã được rút ra khỏi pin so với tổng dung lượng danh định của pin.
• Tuổi thọ chu kỳ: Số chu kỳ sạc/xả mà pin có thể đáp ứng trước khi dung lượng suy giảm đáng kể.
• Công nghệ pin: có thể sử dụng LiFePO4, lithium-ion hoặc ắc quy chì tùy yêu cầu về dung lượng, tuổi thọ, chi phí, trọng lượng và điều kiện vận hành.

1.4. Bộ điều khiển sạc

Bộ điều khiển sạc nằm ở giữa tấm pin, pin lưu trữ và tải, có nhiệm vụ quản lý quá trình sạc/xả và bảo vệ hệ thống. Với đèn năng lượng mặt trời tích hợp, bộ điều khiển còn có thể quản lý thời gian bật/tắt và chế độ giảm công suất.

Hai công nghệ phổ biến là:

• PWM: cấu tạo đơn giản, chi phí thấp, phù hợp với các hệ thống quy mô nhỏ và điều kiện không yêu cầu tối ưu hóa cao.
• MPPT: có khả năng khai thác công suất từ tấm pin hiệu quả hơn trong nhiều điều kiện vận hành, đặc biệt khi điện áp tấm pin cao hơn điện áp pin lưu trữ.

1.5. Phụ kiện và kết nối

Các hạng mục cần tính toán và lựa chọn gồm:

• Cáp DC: tiết diện phải phù hợp với dòng điện và chiều dài tuyến dây, đồng thời hạn chế sụt áp.
• Đầu nối: tương thích với thiết vị và có khả năng chịu được điều kiện ngoài trời.
• Giá đỡ tấm pin: đảm bảo khả năng chịu lực, độ ổn định và góc nghiêng phù hợp.
• Cột và tay đèn: cần lựa chọn theo chiều cao lắp đặt, trọng lượng thiết bị, tải trọng gió và phương án bố trí đèn.

2. Các thông số đầu vào cần xác định trước khi tính toán

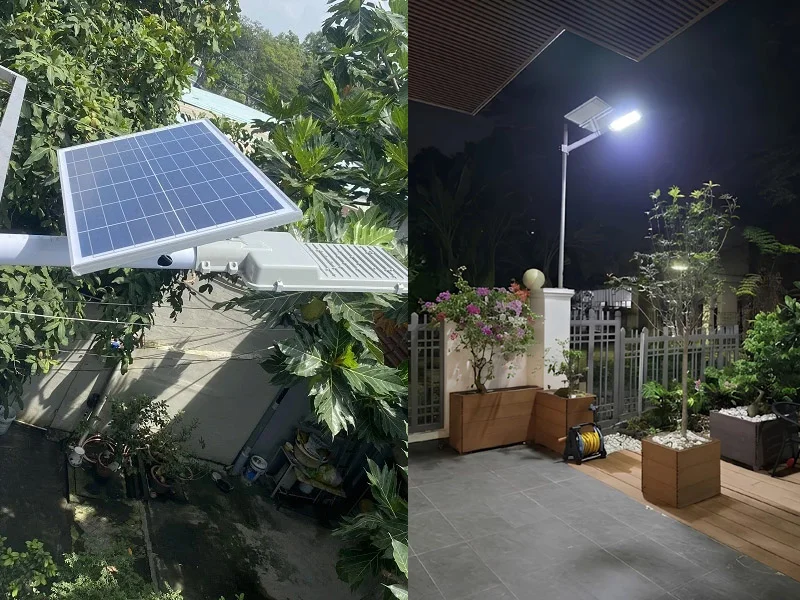

2.1. Xác định khu vực và mục đích chiếu sáng

Cần xác định đèn chiếu sáng cho đường giao thông, khu dân cư, sân vườn, bãi đỗ xe, sân thể thao, nhà xưởng, kho hoặc khu vực công cộng. Môi loại công trình có yêu cầu chiếu sáng khác nhau, cần xác định thêm:

• Chiều dài, chiều rộng khu vực cần chiếu sáng
• Hình dạng mặt bằng
• Vị trí có người và phương tiện thường xuyên hoạt động
• Khu vực có yêu cầu an ninh hoặc quan sát ban đêm
• Vị trí dự kiến đặt cột và nguồn sáng

Thông tin này là cơ sở để xác định số lượng đèn, vị trí cột và phạm vi phủ sáng, chứ chưa dùng trực tiếp để kết luận công suất đèn.

2.2. Xác định yêu cầu độ rọi và độ đồng đều

Cần xác định:

• Độ rọi yêu cầu: phụ thuộc vào mục đích sử dụng và tiêu chuẩn áp dụng cho công trình.
• Độ đồng đều: cho biết ánh sáng có được phân bố đều trên khu vực chiếu sáng.
• Chiều cao lắp đèn: ảnh hưởng trực tiếp đến phạm vi phủ sáng và độ rọi trên mặt đất.
• Khoảng cách giữa các cột: quyết định mức độ chồng lấn của các vùng sáng.
• Hệ số sử dụng và hệ số duy trì: cần thiết khi chuyển từ yêu cầu độ rọi sang quang thông cần thiết.

2.3. Xác định thời gian chiếu sáng mỗi đêm

Xác định đèn phải hoạt động bao nhiêu giờ mỗi đêm:

• 6 giờ/đêm
• 8 giờ/đêm
• 10 giờ/đêm
• 12 giờ/đêm

2.4. Xác định chế độ vận hành của đèn

Có thể lựa chọn các phương án:

• Sáng 100% trong toàn bộ thời gian.
• Sáng 100% trong những giờ đầu, sau đó giảm còn 50%.
• Điều khiển theo thời gian.
• Cảm biến chuyển động.
• Tăng sáng khi phát hiện người hoặc phương tiện.
• Kết hợp nhiều mức dimming trong một đêm.

2.5. Xác định điều kiện bức xạ mặt trời tại vị trí lắp đặt

Cần kiểm tra:

• Vị trí địa lý của công trình
• Dữ liệu bức xạ mặt trời theo khu vực.
• Tháng hoặc mùa có bức xạ thấp.
• Hướng đặt tấm pin.
• Góc nghiêng.
• Thời gian bị bóng che trong ngày.
• Khả năng tích tụ bụi bẩn trên bề mặt pin.

Điểm quan trọng là không nên lấy số giờ có ánh nắng nhìn thấy bằng mắt làm số giờ phát điện tương đương. Tấm pin không tạo ra cùng một mức công suất trong suốt thời gian mặt trời xuất hiện. PSH quy đổi toàn bộ bức xạ trong ngày về số giờ tương đương ở mức bức xạ tiêu chuẩn.

2.6. Xác định số ngày dự phòng

Số ngày dự phòng là khoảng thời gian hệ thống vẫn phải duy trì chiếu sáng khi nguồn năng lượng mặt trời không đủ để sạc đầy pin.

Ví dụ:

• 1 ngày dự phòng.
• 2 ngày dự phòng.
• 3 ngày dự phòng.

Không nên mặc định công trình nào cũng cần cùng một mức dự phòng. Đường nội bộ ít quan trọng, khu dân cư, đường giao thông chính hoặc khu vực yêu cầu an ninh có thể có yêu cầu khác nhau.

Khi số ngày dự phòng tăng, dung lượng pin cần thiết cũng tăng tương ứng, kéo theo chi phí và kích thước hệ thống tăng.

2.7. Xác định các giới hạn thực tế của vị trí lắp đặt

Ngoài các thông số điện và chiếu sáng, cần khảo sát những điều kiện có thể giới hạn cấu hình.

Ví dụ:

• Không đủ diện tích để đặt tấm pin lớn.
• Cột đèn không chịu được tải trọng của tấm pin.
• Có cây hoặc công trình cao gây bóng che.
• Khoảng cách giữa đèn và tấm pin quá xa.
• Tuyến dây DC dài gây sụt áp.
• Khu vực có gió lớn, hơi muối hoặc môi trường ăn mòn.

4. Quy trình tính toán hệ thống đèn năng lượng mặt trời

Để dễ hình dung, các bước dưới đây đi kèm ví vụ giả định cho tuyến đường nội bộ khu dân cư.

Bước 1: Xác định nhu cầu chiếu sáng của công trình

Giả sử cần thiết kế hệ thống cho một tuyến đường nội bộ:

• Chiều dài tuyến: 300 m.
• Bề rộng mặt đường: 6 m.
• Diện tích mặt đường: 1.800 m².
• Thời gian chiếu sáng: 12 giờ/đêm.
• Chiều cao cột dự kiến: 7 m.
• Khoảng cách cột dự kiến: 30 m.
• Yêu cầu độ rọi trung bình: xác định theo tiêu chuẩn và cấp đường thực tế.

Ở bước này chưa nên kết luận “dùng đèn 100W hay 150W”. Mục tiêu đầu tiên là xác định cần đạt mức chiếu sáng nào và bố trí nguồn sáng ra sao.

Bước 2: Xác định số lượng và bố trí đèn

Với tuyến đường dài 300 m và khoảng cách dự kiến 30 m, số vị trí đèn có thể ước tính:

N ≈ L / D

Trong đó:

• N: số khoảng hoặc số vị trí đèn.
• L: chiều dài tuyến đường.
• D: khoảng cách dự kiến giữa các cột.

Tuy nhiên, đây mới chỉ là bước bố trí sơ bộ. Số lượng cột thực tế còn phụ thuộc vào vị trí đầu tuyến, cuối tuyến, giao lộ, vật cản và phương án bố trí một bên, hai bên đối diện hay hai bên so le.

Ví dụ, với 300 m và khoảng cách khoảng 30 m, có thể bắt đầu từ phương án khoảng 10–11 vị trí đèn, sau đó kiểm tra lại bằng tính toán chiếu sáng.

Bước 3: Tính quang thông cần thiết và lựa chọn công suất đèn

Sau khi xác định yêu cầu độ rọi, có thể tính quang thông cần thiết theo công thức gần đúng:

Φ = (E × A) / (UF × MF)

Trong đó:

• Φ: quang thông cần thiết (lm).
• E: độ rọi yêu cầu (lux).
• A: diện tích cần chiếu sáng (m²).
• UF: hệ số sử dụng.
• MF: hệ số duy trì.

Ví dụ, nếu lấy giá trị giả định để minh họa:

• E = 10 lux.
• A = 1.800 m².
• UF = 0,5.
• MF = 0,8.

Khi đó:

Φ = 10 × 1.800 / (0,5 × 0,8) = 45.000 lm

Nếu đèn có hiệu suất phát sáng khoảng 150 lm/W, công suất lý thuyết tương ứng:

P = Φ / η = 45.000 / 150 = 300 W

Tuy nhiên, không được hiểu kết quả 300W là phải sử dụng một đèn 300W.

Đây chỉ là bước quy đổi sơ bộ từ nhu cầu quang thông sang công suất. Với tuyến đường thực tế, cần phân bổ quang thông cho từng vị trí đèn và kiểm tra lại bằng phân bố ánh sáng.

Chẳng hạn nếu có 10 vị trí đèn:

Φ/đèn ≈ 45.000 / 10 = 4.500 lm/đèn

Khi đó có thể khảo sát các mẫu đèn có quang thông khoảng mức này, sau đó kiểm tra lại công suất thực tế, góc chiếu và phân bố ánh sáng.

Bước 4: Kiểm tra lại bố trí bằng mô phỏng chiếu sáng

Sau khi có loại đèn và công suất dự kiến, cần đưa thông số quang học của đèn vào phần mềm mô phỏng như DIALux hoặc Relux để kiểm tra.

Các thông số cần kiểm tra:

• Độ rọi trung bình.
• Độ rọi nhỏ nhất.
• Độ đồng đều.
• Vùng chiếu sáng.
• Điểm tối giữa hai cột.
• Khả năng gây chói.
• Khoảng cách cột có phù hợp hay không.

Nếu kết quả không đạt, có thể điều chỉnh:

Công suất đèn → quang thông đèn → chiều cao cột → khoảng cách cột → vị trí lắp đèn.

Bước 5: Tính điện năng tiêu thụ mỗi đêm

Sau khi chốt được công suất đèn, chuyển sang bài toán năng lượng.

Nếu sử dụng đèn công suất P và hoạt động liên tục trong t giờ:

E_load = P × t

Ví dụ một đèn 100W hoạt động 12 giờ: E_load = 100 × 12 = 1.200 Wh/đêm

Nếu có 10 đèn: E_total = 1.200 × 10 = 12.000 Wh/đêm

Tức hệ thống cần cung cấp khoảng 12 kWh điện năng cho tải chiếu sáng mỗi đêm, chưa tính các tổn hao của hệ thống.

Bước 6: Tính điện năng khi đèn sử dụng chế độ dimming

Đây là trường hợp rất phổ biến với đèn năng lượng mặt trời.

Ví dụ mỗi đèn 100W:

• 18:00–23:00: 100% → 5 giờ.
• 23:00–06:00: 50% → 7 giờ.

Điện năng của một đèn:

• E_load = 100 × 5 + 50 × 7
• E_load = 850 Wh/đêm

Nếu có 10 đèn:

• E_total = 850 × 10 = 8.500 Wh/đêm

Như vậy, nếu tính máy móc theo 100W × 12 giờ thì sẽ ra: 1.200 Wh/đèn/đêm

Trong khi chế độ dimming chỉ tiêu thụ khoảng: 850 Wh/đèn/đêm

Sự khác biệt này ảnh hưởng trực tiếp đến dung lượng pin lưu trữ và công suất tấm pin.

Bước 7: Tính dung lượng pin lưu trữ

Giả sử hệ thống cần cung cấp:

• E_load = 8.500 Wh/đêm
• và yêu cầu dự phòng 2 ngày.

Dung lượng năng lượng lý thuyết cần cho tải:

E_required = 8.500 × 2 = 17.000 Wh

Nhưng không thể chọn pin đúng 17.000 Wh vì pin không nên được xả hết 100% và hệ thống còn có tổn hao.

Có thể tính gần đúng:

E_bat = E_load × N / (DoD × η)

Trong đó:

• N: số ngày dự phòng.
• DoD: độ sâu xả cho phép.
• η: hiệu suất tổng thể của đường cấp điện và chuyển đổi.

Ví dụ giả định:

• N = 2 ngày.
• DoD = 80%.
• η = 90%.

Khi đó:

• E_bat = 8.500 × 2 / (0,8 × 0,9) ≈ 23.611 Wh

Nếu sử dụng hệ pin 24V: C_bat = 23.611 / 24 ≈ 984 Ah

Như vậy, có thể cần cấu hình pin khoảng 24V – 1.000Ah theo các giả định trên.

Đây chỉ là ví dụ phương pháp tính. Khi lựa chọn sản phẩm thực tế phải xét thêm nhiệt độ, giới hạn dòng sạc/xả, tuổi thọ pin, điều kiện môi trường và thông số kỹ thuật của nhà sản xuất.

Bước 8: Tính công suất tấm pin mặt trời

Sau khi biết lượng điện cần cung cấp mỗi ngày, tiếp tục tính công suất mảng PV.

Công thức sơ bộ:

P_PV = E_load / (PSH × η_system)

Trong đó:

• P_PV: công suất mảng pin cần thiết (Wp).
• E_load: điện năng cần bù mỗi ngày (Wh).
• PSH: số giờ nắng đỉnh tương đương.
• η_system: hiệu suất tổng thể của hệ thống.

Giả sử:

• E_load = 8.500 Wh/ngày.
• PSH = 4,0 giờ/ngày.
• η_system = 0,75.

Khi đó:

• P_PV = 8.500 / (4 × 0,75) ≈ 2.833 Wp

Có thể chọn cấu hình tấm pin có tổng công suất cao hơn giá trị tính toán, chẳng hạn khoảng 3,0–3,2 kWp, sau đó kiểm tra lại theo thông số controller và điều kiện bức xạ thực tế.

Bước 9: Kiểm tra lại khả năng sạc trong mùa ít nắng

Không nên chỉ lấy PSH trung bình cả năm rồi kết luận hệ thống đủ điện. Nếu công trình nằm tại khu vực có mùa mưa kéo dài, cần kiểm tra tháng có bức xạ thấp.

Cần xem xét:

• Bức xạ trung bình theo tháng.
• Tháng bất lợi nhất.
• Suy giảm công suất do nhiệt độ.
• Bụi bẩn trên tấm pin.
• Bóng che.
• Tổn hao dây dẫn.
• Tổn hao sạc/xả.
• Nhu cầu phục hồi pin sau những ngày thiếu nắng.

Nếu sản lượng PV trong điều kiện bất lợi không đủ để vừa cấp tải vừa phục hồi pin, cần điều chỉnh bằng cách:

Tăng công suất PV → tăng dung lượng lưu trữ → giảm tải qua dimming → tăng số ngày dự phòng, tùy mục tiêu thiết kế.

Bước 10: Lựa chọn bộ điều khiển sạc

Sau khi xác định tổng công suất tấm pin, cần chọn controller phù hợp.

Dòng sạc tham khảo: I_charge ≈ P_PV / V_bat

Ví dụ với mảng PV khoảng 3.000Wp và hệ pin 24V: I_charge ≈ 3.000 / 24 = 125A

Đây là cách tính dòng điện quy đổi để kiểm tra quy mô controller. Khi chọn thiết bị thực tế không được chỉ lấy đúng 125A mà phải đối chiếu:

• Điện áp PV tối đa.
• Dòng PV tối đa.
• Công suất PV tối đa.
• Điện áp pin.
• Dòng sạc tối đa.
• Khả năng tương thích với loại pin.

Với hệ thống có quy mô lớn hoặc yêu cầu tối ưu sản lượng, MPPT thường được ưu tiên hơn PWM, nhưng lựa chọn cuối cùng phải dựa trên cấu hình điện áp và thông số thiết bị.

Bước 11: Tính tiết diện dây dẫn và sụt áp

Sụt áp được xác định từ dòng điện, điện trở dây và chiều dài tuyến:

ΔV = I × R

Trong đó:

R = ρ × L / S

Với:

• I: dòng điện chạy trên dây.
• ρ: điện trở suất của vật liệu.
• L: chiều dài dây.
• S: tiết diện dây.

Với mạch DC hai dây, cần tính theo chiều dài cả đường đi và đường về.

Bước 12: Kiểm tra vị trí và góc đặt tấm pin

Sau khi tính được công suất PV, cần kiểm tra xem có đủ không gian để lắp tấm pin hay không.

Cần xác định:

• Hướng đặt.
• Góc nghiêng.
• Diện tích lắp đặt.
• Khả năng chịu tải của cột/giá đỡ.
• Tải trọng gió.
• Bóng che theo các thời điểm trong ngày.

Bước 13: Kiểm tra tổng thể và hiệu chỉnh cấu hình

Cuối cùng cần đưa toàn bộ thông số về cùng một bảng để kiểm tra:

4. Tính toán công suất đèn năng lượng mặt trời phù hợp cho lộ giới 6m?

Phương án lắp đặt tối ưu thường sử dụng là lắp 1 bên đường đã đủ đảm bảo dải ánh sáng phủ đều toàn bộ bề mặt đường. Các thông số kỹ thuật được tính toán như sau:

• Chiều cao cột đèn khi lắp 1 bên đường H = chiều rộng đường = 6m
• Đèn LED hiệu suất khoảng 100lm/W
• Độ rọi mục tiêu sơ bộ: 10 lux
• Hệ số sử dụng UF: 0,5
• Hệ số duy trì MF: 0,8

Từ đó, quang thông cần thiết theo cách tính sơ bộ:

Φ = E × A / (UF × MF)

Phương án 1: Đèn lắp một bên đường

Khoảng cách giữa 02 cột đèn = Chiều cao cột đèn x 3 = 18m

Diện tích phục vụ sơ bộ của mỗi bộ đèn: A= 6×18 = 108 m2

Quang thông cần thiết: Φ = (10 x 108)/(0,5 x 0,8) = 2.700 lm

Với hiệu suất đèn khoảng 100 lm/W, công suất lý thuyết: P = Φ/100 = 27W

Như vậy, mức công suất tính toán sơ bộ khoảng 27W/bộ đèn.

Phương án 2: Đèn lắp so le hai bên

Khoảng cách 2 cột lắp một bên vẫn lấy 18m.

Bên A:  ●---------●---------●
            18m       18m

Bên B:      ●---------●---------●
              18m       18m

Hai bên được lệch nhau 9 m, tức bằng một nửa khoảng cách 18 m. Diện tích đường phân bổ trung bình cho mỗi bộ đèn sẽ là: A= 6×9 = 54m2

Quang thông sơ bộ: Φ = (10 x 54)/(0,5 x 0,8) = 1.350 lm

Công suất lý thuyết: P = 1.350/100 = 13.5W
