Khoảng cách cọc tiếp địa – Tiêu chuẩn, cách tính và bố trí đúng kỹ thuật

Trong hệ thống nối đất, cọc tiếp địa là bộ phận quan trọng giúp tản dòng điện rò hoặc dòng sét xuống đất an toàn, bảo vệ thiết bị và con người khỏi nguy cơ điện giật hay cháy nổ. Tuy nhiên, để hệ thống hoạt động hiệu quả, khoảng cách cọc tiếp địa phải được tính toán chính xác theo tiêu chuẩn kỹ thuật. Bài viết này sẽ giúp bạn hiểu rõ khoảng cách cọc tiếp địa là gì, cách tính, các yếu tố ảnh hưởng, cũng như bố trí cọc thế nào để đạt chuẩn TCVN 9358:2012.

1. Khoảng cách cọc tiếp địa là gì?

Khoảng cách cọc tiếp địa là khoảng cách giữa các cọc nối đất trong cùng hệ thống tiếp địa.
Khoảng cách này giúp giảm ảnh hưởng vùng điện thế chồng lấn, đảm bảo điện trở nối đất nhỏ và dòng điện tản đều ra môi trường đất.

Nếu các cọc đặt quá gần nhau, điện trở tổng của hệ thống hầu như không giảm; ngược lại, đặt quá xa gây lãng phí vật tư và diện tích thi công.

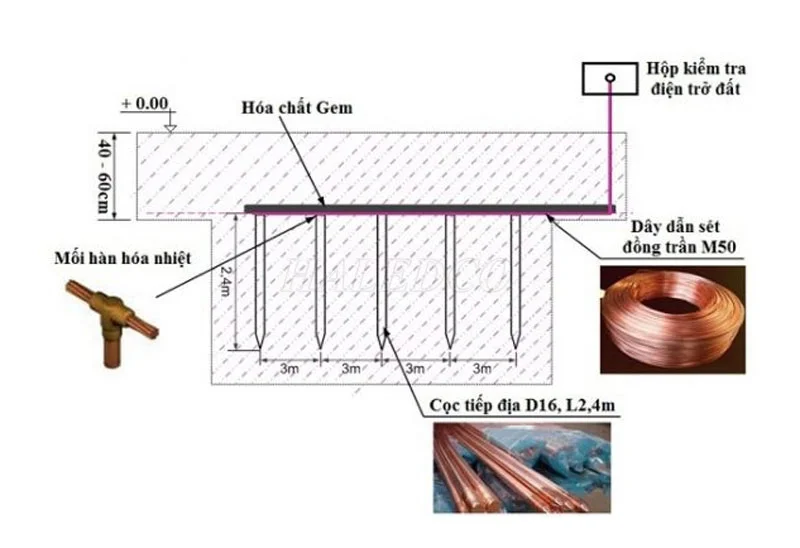

2. Tiêu chuẩn quy định khoảng cách đóng cọc tiếp địa

Theo TCVN 9358:2012 và IEC 60364, khoảng cách giữa hai cọc tiếp địa nên đảm bảo:

• Tối thiểu bằng 2 lần chiều dài cọc (≥ 2L).
• Không nhỏ hơn 3 – 5 mét, tùy vào điều kiện đất và mục đích sử dụng.

Mục tiêu là đảm bảo hệ thống tiếp địa hoạt động ổn định, tản dòng hiệu quả và duy trì điện trở ≤ 4Ω đối với nối đất an toàn, hoặc ≤ 10Ω đối với chống sét.

3. Cách tính khoảng cách cọc tiếp địa chuẩn kỹ thuật

3.1. Công thức

Công thức được áp dụng phổ biến:

S ≥ 2L \quad \text{hoặc} \quad S = (1.5 - 3)L

Trong đó:

• S: khoảng cách giữa 2 cọc (m)
• L: chiều dài cọc (m)

Công thức này giúp vùng điện thế xung quanh các cọc không giao nhau, từ đó điện trở tổng giảm hiệu quả nhất.

3.2. Ví dụ minh họa

Nếu mỗi cọc dài 2.5 m, ta có:

S ≥ 2 × 2.5 = 5 m

Nghĩa là khoảng cách tối thiểu nên là 5 m. Trong thực tế, nếu đất có điện trở suất cao, nên tăng lên 6 – 8 m để đảm bảo đạt tiêu chuẩn kỹ thuật.

4. Các yếu tố ảnh hưởng đến khoảng cách cọc tiếp địa

Tính chất đất: Đất ẩm hoặc có độ dẫn điện cao (như đất sét, đất mùn) có thể giảm khoảng cách. Ngược lại, đất khô, đất pha cát hoặc sỏi yêu cầu cọc đặt xa hơn để tản dòng tốt hơn.

Số lượng cọc: Khi số lượng cọc nhiều, vùng điện thế lan rộng, do đó cần bố trí khoa học để tránh chồng chéo ảnh hưởng.

Kiểu liên kết: Nối sao: phù hợp cho hệ thống điện nhỏ. Nối vòng (ring): ổn định và được dùng phổ biến trong công trình vừa và lớn. Dạng lưới (grid): cho các trạm biến áp, nhà xưởng, khu công nghiệp cần điện trở thấp.

Mục tiêu thiết kế: Nối đất an toàn: yêu cầu điện trở nhỏ hơn 4Ω. Chống sét trực tiếp: yêu cầu điện trở nhỏ hơn 10Ω. Tùy mục tiêu, kỹ sư sẽ điều chỉnh số cọc và khoảng cách phù hợp.

5. Các cách bố trí cọc tiếp địa trong thực tế

5.1. Dạng tuyến (hàng thẳng)

Các cọc được đóng thành hàng, nối bằng dây đồng trần.

• Ưu điểm: dễ thi công, tiết kiệm chi phí.
• Nhược điểm: hiệu quả tản dòng không cao nếu chiều dài tuyến ngắn.

5.2. Dạng vòng quanh công trình

Các cọc được bố trí thành vòng khép kín quanh móng nhà hoặc nhà xưởng. Cấu trúc này giúp triệt tiêu chênh lệch điện thế, bảo vệ toàn diện khi có sét đánh hoặc dòng rò.

5.3. Dạng lưới

Các cọc được liên kết thành mạng lưới hình vuông hoặc chữ nhật, đặt dưới nền đất. Đây là dạng có hiệu quả tản dòng và độ ổn định cao nhất, thường áp dụng cho trạm BTS, trạm biến áp và công trình công nghiệp.

6. Hậu quả khi khoảng cách cọc tiếp địa không đạt chuẩn

• Điện trở nối đất tăng cao, giảm hiệu quả chống sét.
• Dễ xảy ra rò điện, chập cháy hoặc hư hại thiết bị điện tử.
• Gây hao phí vật tư mà không đạt hiệu quả kỹ thuật, phải đo và xử lý lại nhiều lần.
• Trong trường hợp sét đánh, dòng điện không tản đều có thể phá hỏng đường dây, thiết bị bảo vệ hoặc gây giật điện.

7. Giải pháp tối ưu điện trở nối đất khi khoảng cách hạn chế

• Sử dụng hóa chất giảm điện trở để cải thiện dẫn điện của đất.
• Tăng chiều dài hoặc số lượng cọc thay vì mở rộng khoảng cách.
• Dùng cọc đồng mạ kẽm hoặc cọc đồng nguyên chất có độ dẫn điện cao.
• Áp dụng liên kết vòng hoặc lưới để phân bố điện thế đồng đều.
• Nếu diện tích quá nhỏ, có thể thiết kế hệ thống tiếp địa hóa học giúp đạt điện trở tiêu chuẩn mà không cần quá nhiều cọc.

8. Ví dụ thực tế và bản vẽ minh họa

Một nhà xưởng 2000 m² tại Bình Dương lắp đặt:

• 6 cọc đồng D16 dài 2.4 m.
• Bố trí cọc tiếp địa hình vòng quanh công trình, mỗi cọc cách nhau 5 m.

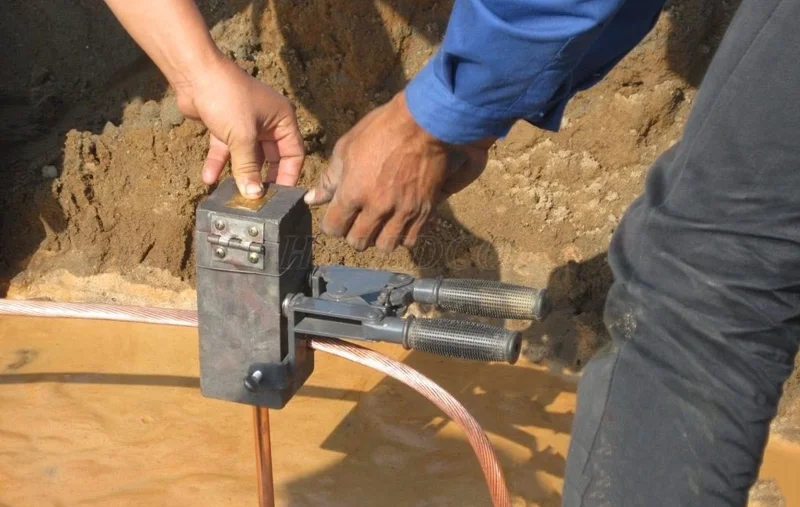

• Dây nối đồng trần 25x3 mm, liên kết bằng mối hàn hóa nhiệt.

Sau thi công, điện trở đo thực tế đạt 3.6Ω, đáp ứng tiêu chuẩn TCVN 9358:2012.

9. Câu hỏi thường gặp

Câu 1: Nếu diện tích hạn chế, có thể thu hẹp khoảng cách cọc tiếp địa không?

Có thể, nhưng cần tăng chiều sâu hoặc bổ sung hóa chất giảm điện trở để giữ hiệu quả tản dòng.

Câu 2: Khoảng cách giữa cọc và nhà ở tối thiểu là bao nhiêu?

Nên cách tường nhà từ 1.5 – 2 m, vừa tránh ảnh hưởng nền móng, vừa đảm bảo tản dòng an toàn.

Câu 3: Có bắt buộc lắp đặt hệ thống tiếp địa cho nhà dân không?

Có. Theo quy định an toàn điện Việt Nam, mọi công trình điện dân dụng và công nghiệp đều phải có hệ thống tiếp địa, đặc biệt khi có lắp chống sét hoặc thiết bị điện công suất lớn.

Khoảng cách cọc tiếp địa là yếu tố cốt lõi trong thiết kế và thi công hệ thống nối đất an toàn.
Tuân thủ đúng tiêu chuẩn giúp hệ thống tản dòng nhanh, ổn định và bảo vệ thiết bị, con người hiệu quả. Nếu bạn đang cần tư vấn hoặc bản vẽ thiết kế hệ thống tiếp địa đạt chuẩn TCVN, hãy liên hệ đội ngũ kỹ sư chuyên thi công tiếp địa – chống sét chuyên nghiệp để được hỗ trợ chi tiết.
