Hiểu đúng tiêu chuẩn đóng cọc tiếp địa là chìa khóa để xây dựng hệ thống nối đất an toàn và bền vững cho mọi công trình. Chỉ cần sai lệch nhỏ trong thi công cũng có thể khiến điện trở tăng cao, giảm khả năng bảo vệ và gây nguy hiểm khi xảy ra rò điện hoặc sét đánh. Vì vậy, nắm rõ các tiêu chuẩn kỹ thuật ngay từ đầu sẽ giúp bạn chủ động đảm bảo an toàn và tiết kiệm chi phí lâu dài.

1. Các văn bản tiêu chuẩn đóng cọc tiếp địa

1.1 Tiêu chuẩn Việt Nam (TCVN)

• TCVN 4756:1989 – Quy phạm nối đất và nối dây bảo vệ các thiết bị điện
• TCVN 9385:2012 – Chống sét cho công trình xây dựng
• TCVN 7447-5-54:2007 – Hệ thống lắp đặt điện hạ áp – Yêu cầu nối đất
• TCVN 9358:2012 – Xác định điện trở suất đất
• TCVN 8071 – Lắp đặt thiết bị điện trong công trình

1.2 Tiêu chuẩn quốc tế

• IEC 60364-5-54 – Earthing arrangements
• IEEE 80 – Grounding for AC Substations
• IEC 62561 – Phụ kiện chống sét & tiếp địa

1.3 Quy định ngành điện và viễn thông

• EVN-EVN SPC/EVN NPC Guidelines – Hướng dẫn kỹ thuật tiếp địa trạm biến áp.
• QCVN 9:2014/BCT – An toàn điện.

2. Các yêu cầu kỹ thuật của cọc tiếp địa theo tiêu chuẩn

Để hệ thống tiếp địa hoạt động an toàn, bền vững và đạt được điện trở nối đất theo quy định, cọc tiếp địa phải đáp ứng những yêu cầu kỹ thuật nghiêm ngặt về vật liệu, kích thước, độ bền cơ học và khả năng chống ăn mòn. Dưới đây là các yêu cầu chi tiết nhất theo tiêu chuẩn Việt Nam (TCVN) và IEC:

2.1. Vật liệu chế tạo cọc tiếp địa

Cọc tiếp địa bắt buộc phải làm từ các vật liệu có khả năng dẫn điện tốt, chịu ăn mòn cao và bền trong môi trường đất:

Vật liệu cho phép theo TCVN 4756 & IEC 62561

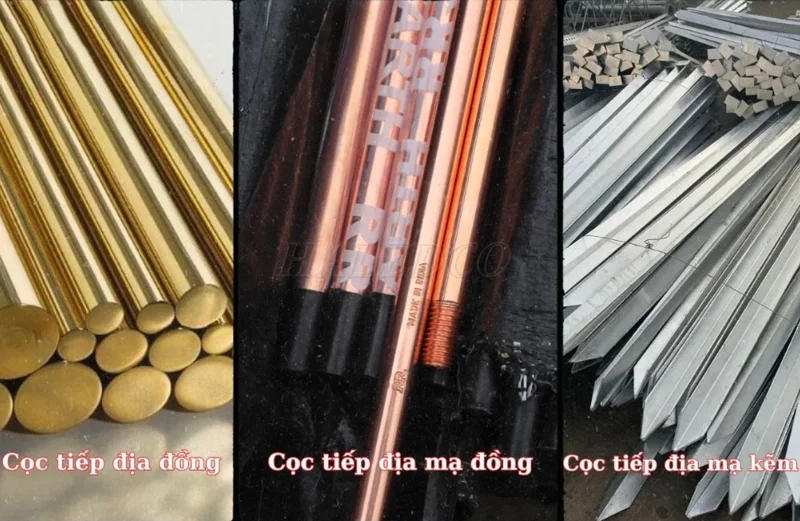

• Thép mạ đồng (Copper bonded steel rod) – loại phổ biến nhất hiện nay
• Đồng nguyên chất (≥ 99%) – dùng cho hệ thống đặc biệt yêu cầu điện trở thấp
• Thép mạ kẽm nhúng nóng (hot-dip galvanized steel)
• Thép tròn hoặc thép dẹt cacbon thấp

Yêu cầu bắt buộc:

• Vật liệu phải chịu ăn mòn đất, không bị oxi hóa nhanh.
• Dẫn điện tốt, bền cơ học khi đóng sâu.
• Lớp mạ phải bám dính chắc, không bong tróc khi đóng.

2.2. Kích thước tiêu chuẩn của cọc tiếp địa

Theo TCVN 9385, TCVN 4756, IEC 60364:

Chiều dài cọc tiếp địa

• Độ dài tiêu chuẩn phổ biến của cọc tiếp địa là 1,5 m – 2,4 m – 3 m.
• Trường hợp yêu cầu điện trở thấp: cọc dài 3 m – 4,5 m (nối ren)

Đường kính cọc

• Đường kính cọc theo TCVN yêu cầu ≥ 14 mm.
• Cọc thép mạ đồng tiêu chuẩn đường kính: 14 mm – 16 mm – 18 mm
• Cọc thép mạ kẽm cần đường kính ≥ 16 mm

Độ dày lớp mạ đồng

• TCVN yêu cầu độ dày lớp mạ của cọc tiếp địa tối thiểu ≥ 250 micron
• Tiêu chuẩn quốc tế khuyến nghị: ≥ 254 – 300 micron
• Cọc mạ mỏng (< 100 micron) không đạt tiêu chuẩn, nhanh gỉ, mất tác dụng nối đất.

2.3. Khả năng dẫn điện và điện trở nối đất

Yêu cầu về điện trở thanh tiếp địa

• Điện trở vật liệu phải ổn định, không thay đổi theo thời gian.
• Cọc phải có khả năng truyền dòng sự cố (fault current) xuống đất mà không bị quá nhiệt.

Điện trở nối đất yêu cầu sau khi lắp đặt

• Hệ thống chống sét: ≤ 10 Ω (tối ưu ≤ 5 Ω)
• Trạm biến áp: ≤ 4 Ω
• Nhà dân / công trình nhỏ: ≤ 10 Ω
• Viễn thông / data center: ≤ 1–2 Ω

2.4. Độ bền cơ học

Cọc tiếp địa phải chịu được lực đóng xuống đất sâu mà không bị cong, vênh, nứt hoặc gãy, không bong tróc lớp mạ.

Theo IEC 62561-2:

• Cọc phải chịu được lực nén tối thiểu 5000 N mà không bị biến dạng nghiêm trọng.
• Mũi cọc phải được thiết kế dạng nhọn hoặc côn để xuyên đất tốt và không phá vỡ kết cấu đất.

2.5. Tiêu chuẩn đầu nối và ren liên kết

Nếu cọc gồm nhiều đoạn ghép nối, tiêu chuẩn yêu cầu:

• Ren nối phải thuộc chuẩn ISO Metric hoặc ren đồng bộ theo nhà sản xuất.
• Bề mặt ren mạ đồng đồng nhất với thân cọc.
• Mối nối phải không tạo điện trở tiếp xúc cao.
• Khi vặn chặt, không được có khe hở hoặc lỏng.

2.6. Yêu cầu về khả năng chống ăn mòn

Cọc tiếp địa tiếp xúc trực tiếp với đất ẩm → phải chống ăn mòn cao.

Tiêu chuẩn yêu cầu:

• Cọc thép mạ đồng: lớp mạ ≥ 250–300 micron, đồng tinh khiết ≥ 99%
• Cọc thép mạ kẽm: lớp mạ theo chuẩn ISO 1461, dày ≥ 70 micron
• Phải chịu được các môi trường: đất phèn, đất mặn, nước ngầm cao và đất axit

Không được sử dụng cọc:

• Mạ đồng < 100 micron
• Mạ kẽm thường (không nhúng nóng)
• Cọc rỗng không chịu được lực, dễ gãy

2.7. Yêu cầu về mũi cọc tiếp địa

• Dạng nhọn hoặc vát hình nón (cone tip)
• Giúp xuyên đất tốt hơn và giảm lực đóng
• Tiêu chuẩn IEC khuyến nghị mũi cọc làm từ thép tôi cứng để tăng độ bền

2.8. Kiểm định chất lượng cọc tiếp địa

Trước khi đưa vào sử dụng phải kiểm tra thực hiện kiểm tra trực quan đảm bảo cọc không rỗ, nứt, cong vênh. Lớp mạ đồng đều màu, không bong tróc

Kiểm tra kỹ thuật: Đo chiều dài, đường kính cọc; Kiểm tra độ dày lớp mạ bằng máy đo lớp phủ; Sau đó, kiểm tra độ dẫn điện và điện trở

3. Tiêu chuẩn đóng cọc tiếp địa theo TCVN 2026

Tiêu chuẩn đóng cọc tiếp địa theo TCVN 9385:2012  (BS 6651:1999) bao gồm: đặt cọc hoàn toàn trong đất, độ sâu từ 0,5m đến 1,2m tính từ mặt đất, khoảng cách giữa các cọc từ 1-2 lần chiều dài cọc, và tránh các công trình ngầm. Chiều dài cọc phổ biến là 2,4m - 3m, đường kính tối thiểu cho cọc thép là 16mm.

3.1 Vị trí và độ sâu đóng cọc

• Vị trí: Cọc phải được đặt hoàn toàn trong lòng đất.
• Độ sâu: Từ 0,5m đến 1,2m tính từ đỉnh cọc đến mặt đất liền thổ. Đối với cọc tiếp địa hình thanh hoặc ống, có thể cần độ sâu lắp đặt lớn hơn khi điện trở suất của đất giảm theo độ sâu.
• Tránh công trình ngầm: Thi công không được cản trở sinh hoạt và ảnh hưởng đến các công trình ngầm như cáp, ống nước.

Khi áp dụng vào thực tế thi công cọc tiếp địa, bạn cần tuân thủ đầy đủ những yêu cầu này để đạt điện trở chuẩn.

3.2 Khoảng cách

Khoảng cách cọc tiếp địa phải tuân theo tiêu chuẩn quy định để đảm bảo hiệu quả.

• Khoảng cách tối thiểu: Giữa hai cọc tiếp địa thường từ 1 đến 2 lần chiều dài của mỗi cọc đóng xuống đất.
• Khoảng cách thực tế: Tùy thuộc vào thiết kế và điều kiện thi công, nhưng thường là từ 2,4m đến 6m.

Ví dụ: Nếu đóng cọc dài 2,4 m, khoảng cách giữa các cọc nên là 2,4 m đến 4,8 m.

3.3 Số lượng cọc

Số lượng cọc tiếp địa không có giá trị cố định mà phụ thuộc vào điện trở suất đất, yêu cầu điện trở nối đất và chiều dài cọc. Tuy nhiên, tiêu chuẩn TCVN 9385 và TCVN 4756 đưa ra các mức tham khảo như sau:

Theo từng loại công trình

• Nhà dân: 1–2 cọc (R yêu cầu ≤ 10 Ω)
• Hệ thống chống sét: 3–6 cọc (R ≤ 10 Ω, tốt nhất ≤ 5 Ω)
• Cột viễn thông / BTS: 4–8 cọc (R ≤ 5 Ω)
• Trạm biến áp 50–560 kVA: 6–20 cọc (R ≤ 4 Ω)
• Nhà máy lớn / Data Center: 20–40 cọc (R ≤ 1–2 Ω)

Theo điều kiện đất và mục tiêu điện trở

• Đất tốt (ẩm, thịt, sét): ít cọc hơn
• Đất xấu (cát, sỏi, đá): cần nhiều cọc hơn

Gợi ý nhanh:

• Đạt 10 Ω → 1–2 cọc
• Đạt 5 Ω → 3–4 cọc
• Đạt 2 Ω → 8–12 cọc
• Đạt 1 Ω → 20–30 cọc

Nguyên tắc chung khi tính số lượng cọc

• Cọc dài hơn → cần ít cọc hơn
• Khoảng cách cọc ≥ 1 lần chiều dài cọc → hiệu quả tối ưu
• Bố trí vòng, sao hoặc lưới → giảm số cọc so với bố trí thẳng hàng

Số lượng cọc sẽ dao động 1–40 cọc, tùy yêu cầu điện trở và điều kiện đất. Càng yêu cầu điện trở thấp → càng cần nhiều cọc hoặc phải kết hợp hóa chất giảm điện trở.

3.5 Nối cọc tiếp địa

• Liên kết: Các cọc cần được liên kết với nhau bằng dây tiếp địa, tạo thành mạch vòng hoặc lưới điện cực để tăng hiệu quả.
• Nối dây: Có thể sử dụng phương pháp hàn hóa nhiệt để nối cọc.
• Tiết diện dây: Tiết diện dây nối giữa các cọc không được nhỏ hơn tiết diện dây nối đất chính.

3.6 Kiểm tra và hoàn thiện

• Điện trở đất: Đảm bảo điện trở đo được dưới 10Ω.
• Bảo trì: Cần kiểm tra điện trở đất định kỳ hàng năm hoặc sau mỗi mùa mưa để đảm bảo hiệu quả.
• Chụp đầu cực: Sử dụng chụp đầu cực chuyên dùng để không làm hỏng đầu trên của cọc khi đóng xuống.

Các lưu ý khác:

• Kiểm tra công trình ngầm: Cần khảo sát kỹ khu vực xung quanh để tránh ảnh hưởng đến các công trình ngầm như dây cáp, ống nước trước khi thi công.
• Đo điện trở suất: Sau khi lắp đặt, cần đo điện trở của hệ thống tiếp địa. Nếu điện trở đo được lớn hơn 10 Ohm, cần thực hiện các biện pháp xử lý tiếp theo như đổ hóa chất giảm điện trở hoặc bổ sung thêm cọc.

Việc tuân thủ các tiêu chuẩn này giúp hệ thống tiếp địa hoạt động hiệu quả, đảm bảo an toàn cho con người và thiết bị.

Khi đóng cọc tiếp địa, cần chú ý lựa chọn biện pháp thi công cột đèn chiếu sáng phù hợp. Bởi kết hợp đóng cọc, lắp tủ điện với cột đèn đúng kỹ thuật thì mới có thể hoàn thiện hệ thống chiếu sáng.

4. Tiêu chuẩn điện trở tiếp địa

Điện trở tiếp địa là yếu tố quan trọng đảm bảo an toàn khi xảy ra rò điện, sét hoặc sự cố quá áp. Theo các tiêu chuẩn TCVN 4756, TCVN 9385 và IEC 60364, giá trị điện trở nối đất phải đạt:

Lưu ý: Nếu đất có điện trở suất cao, cần tăng số cọc hoặc dùng hóa chất giảm điện trở để đạt chuẩn.

5. Tiêu chuẩn dây nối tiếp địa

Dây nối tiếp địa dùng để liên kết cọc và thiết bị cần đảm bảo khả năng dẫn điện tốt, chịu ăn mòn và bền trong môi trường đất. Theo TCVN và IEC, yêu cầu như sau:

5.1 Vật liệu dây tiếp địa

• Đồng trần hoặc đồng bọc PVC
• Thép mạ đồng
• Thép mạ kẽm nhúng nóng

5.2 Tiết diện dây tối thiểu

5.3 Yêu cầu liên kết

• Sử dụng hàn hóa nhiệt hoặc kẹp đồng đạt chuẩn IEC 62561
• Mối nối chắc chắn, dẫn điện tốt, không bị oxy hóa
• Đường dây đi thẳng, hạn chế uốn gấp khúc để giảm điện trở

6. Một số lỗi thường gặp khi đóng cọc tiếp địa

Trong quá trình thi công tiếp địa, nhiều công trình gặp sự cố do thực hiện sai kỹ thuật. Các lỗi phổ biến gồm:

• Đóng cọc quá nông dưới 0,8 m khiến điện trở đất cao, dễ bị ăn mòn.
• Đặt các cọc quá gần nhau, khoảng cách nhỏ hơn chiều dài cọc nên hiệu quả giảm điện trở không đáng kể.
• Sử dụng dây tiếp địa không đúng tiết diện, nhỏ hơn mức tiêu chuẩn dẫn đến dòng điện thoát đất kém.
• Không hàn hóa nhiệt các mối nối mà chỉ dùng kẹp cơ khí, làm tăng nguy cơ oxy hóa và tăng điện trở.
• Chọn cọc mạ đồng mỏng, chất lượng thấp dẫn đến gỉ sét nhanh, giảm tuổi thọ hệ thống.
• Không đo điện trở tiếp địa sau khi thi công, dẫn đến hệ thống không đạt chuẩn nhưng vẫn đưa vào sử dụng.
• Thi công ở khu vực đất có điện trở suất cao nhưng không bổ sung hóa chất giảm điện trở khiến giá trị R không đạt yêu cầu.

7. Mô hình hệ thống tiếp địa theo tiêu chuẩn

7.1 Tiếp địa chống sét

Hệ thống sử dụng các cọc liên kết thành vòng (vành đai) quanh công trình để phân tán dòng sét nhanh và an toàn. Yêu cầu điện trở ≤ 10 Ω, tốt nhất ≤ 5 Ω.

7.2 Tiếp địa an toàn điện

Dùng để bảo vệ thiết bị và con người khi xảy ra rò điện. Các cọc được nối với vỏ thiết bị, tủ điện và khung kim loại. Giá trị điện trở theo yêu cầu công trình, thường ≤ 4–10 Ω.

7.3 Tiếp địa viễn thông - truyền tín hiệu

Áp dụng cho trạm BTS, hệ thống mạng và phòng server. Mô hình tiếp địa dùng nhiều cọc nối dạng sao hoặc lưới nhằm giảm nhiễu và bảo vệ thiết bị. Yêu cầu điện trở thấp, thường ≤ 1–2 Ω.

Thực hiện đúng tiêu chuẩn đóng cọc tiếp địa là bước quan trọng để đảm bảo an toàn điện và vận hành ổn định cho mọi công trình. Thi công đúng chuẩn giúp giảm điện trở đất, tăng độ bền và hạn chế rủi ro do rò điện hay sét đánh. Nếu bạn cần tư vấn chi tiết hoặc hỗ trợ thiết kế hệ thống tiếp địa đạt chuẩn, hãy liên hệ ngay0332599699 để được hỗ trợ nhanh chóng và chính xác nhất.
