Sơ đồ hệ thống mạch đèn năng lượng mặt trời chi tiết

Sơ đồ nguyên lý đèn năng lượng mặt trời thể hiện mối liên kết giữa các bộ phận chính như tấm pin, pin lưu trữ, bộ điều khiển và đèn LED. Cùng HALEDCO tìm hiểu chi tiết về sơ đồ mạch đèn năng lượng mặt trời dưới đây.

1. Nguyên lý đèn năng lượng mặt trời

Đèn năng lượng mặt trời là hệ thống chiếu sáng hoạt động độc lập với điện lưới. Đèn năng lượng mặt trời hoạt động dựa trên nguyên lý quang điện, tức là chuyển đổi từ năng lượng ánh sáng mặt trời thành điện năng, sau đó tích trữ vào pin rồi cung cấp điện cho chip LED phát sáng.

Cụ thể đèn năng lượng mặt trời hoạt động dựa trên 3 giai đoạn chính:

1. Chuyển đổi quang năng thành điện năng: Tấm pin năng lượng mặt trời hấp thụ ánh sáng, sau đó chuyển hóa quang năng thành điện năng (dòng điện DC).
2. Lưu trữ điện năng vào pin: Điện năng tạo ra từ tấm pin năng lượng mặt trời sẽ đi qua bộ board mạch điều khiển sẽ được điều tiết dòng điện trước khi nạp vào cell pin.
3. Cơ chế kích hoạt ánh sáng: Khi ánh sáng môi trường giảm như trời tối thì cảm biến ánh sáng kích hoạt đèn tự động bật sáng. Hoặc với các tính năng như cảm biến chuyển động, cảm biến hồng ngoại, cài đặt thời gian chiếu sáng,… đèn năng lượng mặt trời sẽ tự động bật tắt.

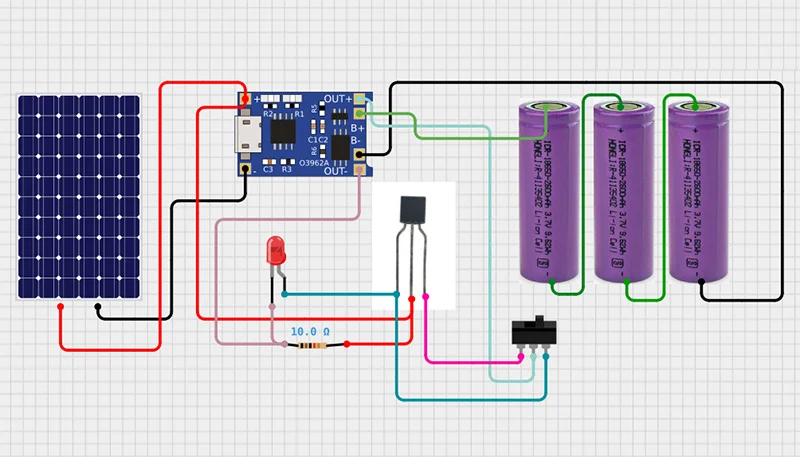

2. Sơ đồ mạch đèn năng lượng mặt trời

Sơ đồ khối mô tả luồng năng lượng và các thành phần chính trong hệ thống: Tấm pin mặt trời → Bộ điều khiển sạc → Pin lưu trữ → Mạch điều khiển → Chip LED phát sáng. (kèm theo cảm biến ánh sáng và cảm biến chuyển động tùy loại).

Sơ đồ mạch đèn năng lượng mặt trời gồm có các thành phần linh kiện:

• Tấm pin năng lượng mặt trời: Thu nhận ánh sáng mặt trời và chuyển đổi thành dòng điện một chiều để nạp vào pin Lithium.
• Bộ điều khiển sạc: Có nhiệm vụ chuyển đổi và ổn định điện áp từ tấm pin để nạp vào pin lưu trữ. Bảo vệ pin khỏi tình trạng sạc quá tải hoặc xả cạn kiệt pin.
• Pin lưu trữ: Bộ phận lưu trữ điện năng được nạp từ tấm pin mặt trời, cung cấp nguồn điện cho chip LED chiếu sáng.

• Bo mạch điều khiển:

  Mạch cảm biến ánh sáng: Liên kết với mạch điều khiển để xử lý tín hiệu, đảm bảo đèn sáng khi trời tối và tắt khi trời sáng.

  Mạch cảm biến chuyển động PIR: Phát hiện chuyển động của người hoặc vật thể. Khi có tín hiệu, đèn sẽ sáng mạnh; khi không có hoạt động, đèn tự động giảm sáng hoặc tắt.

• Chip LED: Phát sáng nhờ nguồn điện từ pin Lithium thông qua mạch điều khiển.

Ngoài ra còn có thêm:

• Giắc cắm sạc: cổng kết nối để sạc pin trực tiếp bằng nguồn điện ngoài (trong trường hợp cần thiết).
• Công tắc bật tắt đèn: cho phép người dùng chủ động điều khiển trạng thái hoạt động của đèn (bật hoặc tắt).
• Remote điều khiển từ xa: Điều khiển thời gian, hẹn giờ chiếu sáng.

3. Các loại sơ đồ mạch đèn năng lượng mặt trời

Trong hệ thống đèn năng lượng mặt trời, tùy theo mức độ tích hợp và chức năng có thể chia thành 3 loại:

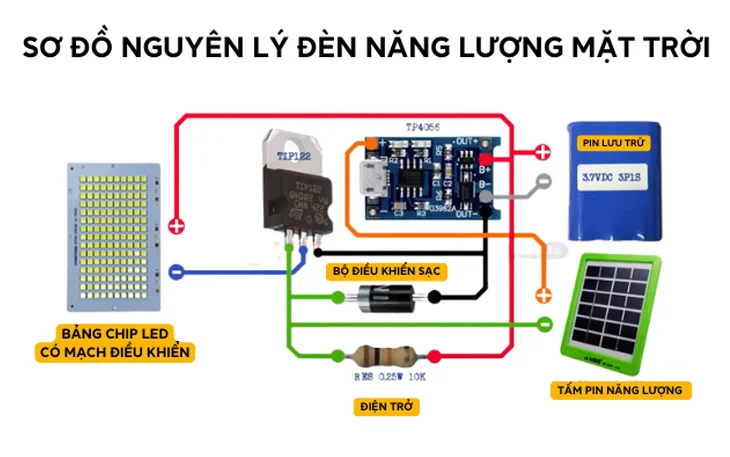

3.1. Sơ đồ mạch đèn năng lượng mặt trời cơ bản

Đây là dạng mạch cơ bản dùng cho dòng đèn cảm biến ánh sáng. Khi trời tối thì đèn tự động bật sáng, khi trời sáng thì đèn tự động ngắt. cụ thể như sau:

• Ban ngày: Điện trở LDR giảm xuống, gửi tín hiệu đến IC điều khiển, giữ cho mạch ở trạng thái ngắt.
• Ban đêm: Điện trở LDR tăng lên, IC nhận tín hiệu này và kích hoạt công tắc điện tử cấp nguồn từ pin cho chip LED phát sáng.

Mạch đèn phù hợp với các dòng đèn chiếu sáng cơ bản như đèn trụ cổng, đèn sân vườn, đèn tường.

3.2. Sơ đồ mạch đèn NLMT cảm biến chuyển động

Mạch đèn có tích hợp cảm biến chuyển động PIR cho phép tăng/giảm cường độ sáng khi phát hiện chuyển động của người và vật thể. Đây là giải pháp chiếu sáng tiết kiệm năng lượng, phù hợp ở khu vực lối đi, cổng nhà.

3.3. Sơ đồ mạch đèn năng lượng mặt trời có remote

Loại mạch này tích hợp bộ thu tín hiệu để nhận lệnh từ remote. Remote gửi tín hiệu đến module nhận (IR hoặc RF) → IC xử lý → điều khiển hoạt động đèn:

• Bật / tắt đèn
• Điều chỉnh độ sáng (Dimmer)
• Hẹn giờ (3h – 5h – 8h)
• Chế độ tự động (Auto)
• Chế độ tiết kiệm năng lượng.

4. Sơ đồ mạch mẫu đèn năng lượng mặt trời

4.1. Sơ đồ mạch đèn đường năng lượng mặt trời

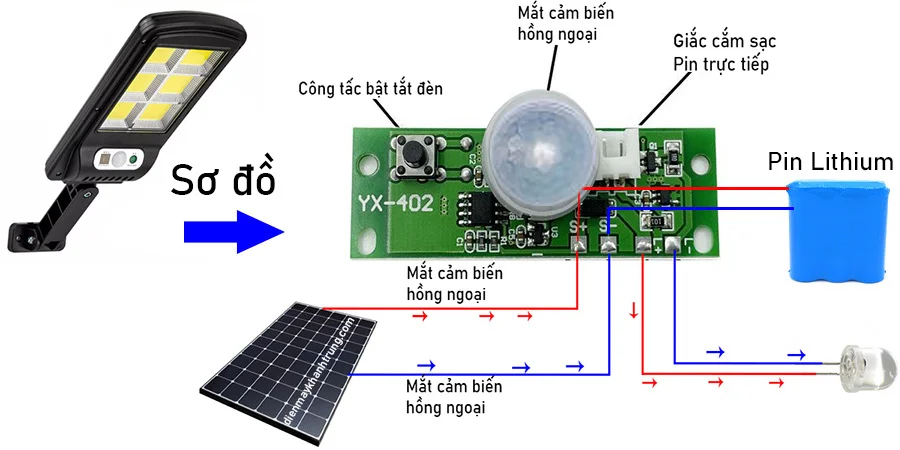

Loại sơ đồ mạch phức tạp được sử dụng cho đèn đường năng lượng mặt trời. Mạch bao gồm các bộ phận như tấm pin mặt trời, pin sạc Lithium, bóng đèn LED, mắt cảm biến hồng ngoại, giắc cắm sạc pin trực tiếp, công tắc bật tắt đèn, cảm biến chuyển động và 1 IC điều khiển.

Mô tả mạch điều khiển của đèn đường năng lượng mặt trời tích hợp cảm biến chuyển động PIR:

• Tấm pin năng lượng mặt trời: Thu nhận ánh sáng mặt trời và chuyển đổi thành điện năng để sạc pin.
• Pin Lithium: Lưu trữ điện năng, cung cấp nguồn cho đèn khi không có ánh nắng.
• Bo mạch điều khiển YX-402: Quản lý quá trình sạc, xả pin và điều khiển hoạt động của đèn.
• Cảm biến hồng ngoại PIR: Phát hiện chuyển động của người hoặc phương tiện trong vùng cảm biến.
• Đèn LED: Nguồn sáng chính của hệ thống.
• Công tắc bật/tắt: Cho phép người dùng kích hoạt hoặc ngắt hoạt động của đèn.
• Cổng sạc pin trực tiếp: Hỗ trợ sạc pin bằng nguồn điện ngoài trong trường hợp cần thiết.

4.2. Sơ đồ mạch đèn năng lượng mặt trời sân vườn

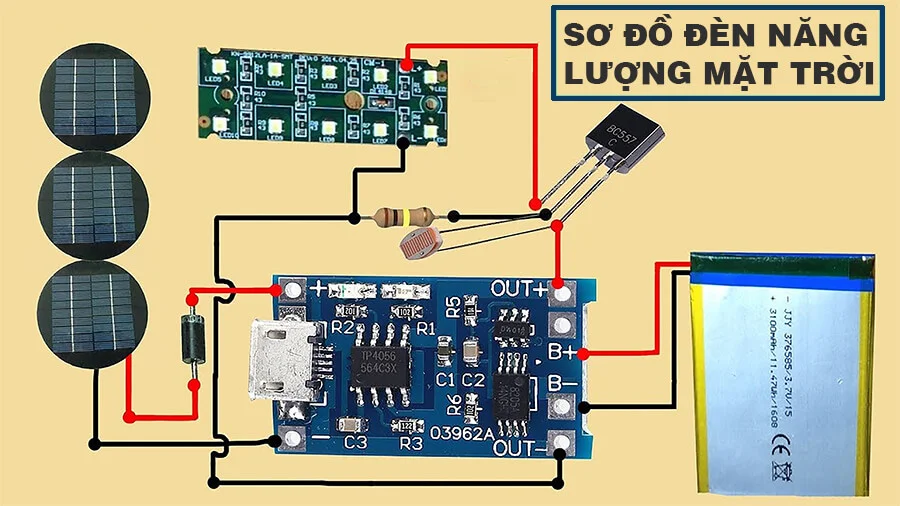

Sơ đồ mạch đèn năng lượng mặt trời sân vườn:

• Tấm pin năng lượng mặt trời: Thu nhận ánh sáng mặt trời và chuyển đổi thành điện năng một chiều (DC).
• Mạch sạc TP4056: Tiếp nhận điện từ tấm pin, điều chỉnh dòng điện và sạc cho pin lưu trữ một cách an toàn.
• Pin lithium 3.7V: Lưu trữ điện năng vào ban ngày để cung cấp nguồn cho đèn vào ban đêm.
• Mạch LED chiếu sáng: Sử dụng điện từ pin để phát sáng khi trời tối.
  Cảm biến quang trở (LDR): Nhận biết cường độ ánh sáng môi trường. Khi trời sáng, đèn tự động tắt và pin được sạc; khi trời tối, đèn tự động bật.
• Transistor điều khiển (BC557): Đóng vai trò như công tắc điện tử, điều khiển quá trình bật/tắt đèn theo tín hiệu từ cảm biến ánh sáng.

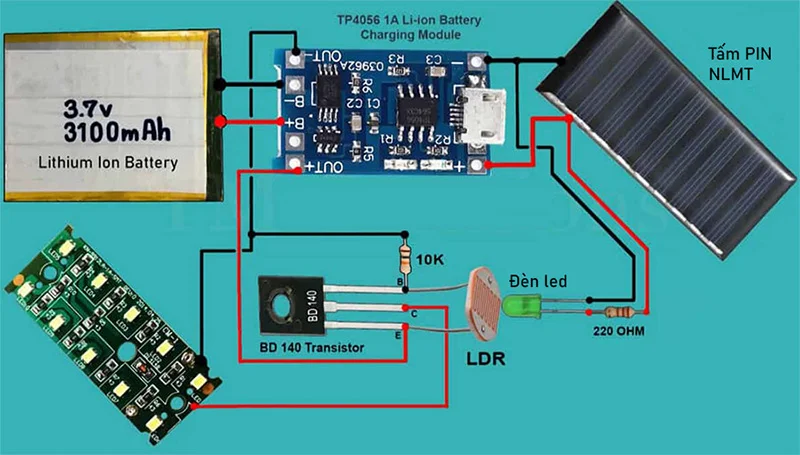

Hệ thống gồm các bộ phận chính:

• Tấm pin năng lượng mặt trời: Thu nhận ánh sáng mặt trời và chuyển đổi thành điện năng.
• Mạch sạc TP4056: Quản lý quá trình sạc pin lithium, bảo vệ pin khỏi sạc quá mức và xả quá sâu.
• Pin lithium 3.7V – 3100mAh: Lưu trữ điện năng để cung cấp cho đèn vào ban đêm.
• Cảm biến ánh sáng LDR (Light Dependent Resistor): Phát hiện cường độ ánh sáng môi trường.
• Transistor BD140: Hoạt động như công tắc điện tử điều khiển bật/tắt đèn LED.
• Đèn LED và điện trở 220Ω: Tạo ánh sáng và giới hạn dòng điện qua LED.
• Điện trở 10kΩ: Phối hợp với LDR tạo tín hiệu điều khiển transistor.

4.3. Sơ đồ mạch hệ thống đèn năng lượng mặt trời

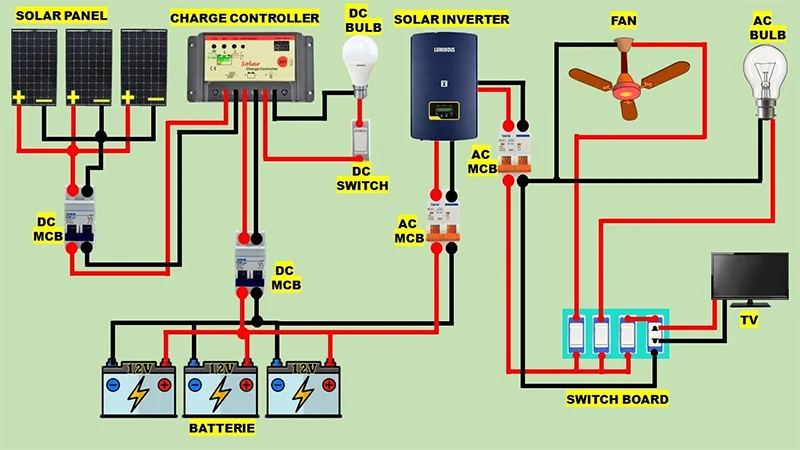

Một hệ thống điện năng lượng mặt trời độc lập (Off-grid) dùng để cấp điện cho đèn chiếu sáng và các thiết bị điện dân dụng. Hệ thống gồm các thành phần chính:

• Tấm pin năng lượng mặt trời (Solar Panel): Thu nhận bức xạ mặt trời và chuyển đổi thành điện năng DC.
• Bộ điều khiển sạc (Charge Controller): Quản lý quá trình sạc và xả của ắc quy, bảo vệ hệ thống khỏi sạc quá mức hoặc xả sâu.
• Ắc quy lưu trữ (Batteries): Tích trữ điện năng để sử dụng vào ban đêm hoặc khi không có nắng.
• Biến tần (Solar Inverter): Chuyển đổi điện một chiều (DC) từ ắc quy thành điện xoay chiều (AC) 220V.
• MCB DC và MCB AC: Thiết bị đóng cắt và bảo vệ hệ thống khỏi quá tải, ngắn mạch.
• Tải sử dụng điện: Bao gồm đèn LED DC, đèn AC, quạt điện, tivi và các thiết bị điện gia dụng khác.

Hãy tham khảo thêm những thông tin hữu ích liên quan như:

• Nhược điểm của đèn năng lượng mặt trời
• Cách sử dụng đèn năng lượng mặt trời

Sơ đồ nguyên lý đèn năng lượng mặt trời trên minh họa dòng chảy năng lượng từ ánh sáng mặt trời đến ánh sáng LED. Quá trình này diễn ra liên tục, tự động và không cần can thiệp từ con người.

5. Các lỗi thường gặp liên quan đến mạch đèn năng lượng mặt trời

Trong quá trình sử dụng, đèn năng lượng mặt trời có thể phát sinh ra một số sự cố liên quan đến mạch điện tử. Cùng tìm hiểu nguyên nhân các thường thường gặp giúp xử lý hiệu quả hơn.

• Đèn không sáng dù thời tiết nắng lớn: Đây là lỗi khá phổ biến, lỗi này thường liên quan đến mạch sạc, pin lưu trữ hoặc mạch điều khiển. Khi gặp tình trạng này cần kiểm tra ngay điện áp của pin, để xác định lỗi nằm ở khối sạc hay khối điều khiển.
• Đèn sáng yếu hoặc thời gian chiếu sáng ngắn: Lỗi này thường xảy ra khi dòng đèn sử dụng linh kiện chất lượng thấp, vị trí lắp đặt thiếu ánh nắng.
• Đèn không tự tắt vào ban ngày: Lỗi cảm biến ánh sáng trong mạch điều khiển.
• Đèn chập chờn, nhấp nháy, bật tắt liên tục: Hiện tượng lỗi kết nối mạch hoặc nguồn điện xả không ổn định, chip LED bị hỏng.

Tham khảo thêm: Những lỗi thường gặp ở đèn năng lượng mặt trời

Hy vọng bạn đã hiểu hơn về cách sạc pin và chiếu sáng đèn năng lượng mặt trời. Nếu bạn đang muốn hoàn thiện hệ thống chiếu sáng của mình (từ nhu cầu chiếu sáng đến trang trí). Bạn có thể liên hệ đến HALEDCO - đơn vị chuyên sản xuất và cung cấp đèn năng lượng mặt trời chất lượng nhất trên thị trường!
