Cách đấu công tắc cảm biến ánh sáng 12V 220V dễ nhất

Để đấu công tắc cảm biến ánh sáng (loại 3 dây thông dụng như AS-10 hoặc AS-20), bạn cần phân biệt đúng 3 màu dây: Đỏ (Tải/Đèn), Trắng/Xanh dương (Trung tính - N), và Đen (Lửa - L). Nối dây Đen vào nguồn L, dây Trắng vào N và 1 đầu bóng đèn, dây Đỏ vào đầu còn lại của bóng đèn

Dưới đây là hướng dẫn chi tiết từng bước quy trình chuẩn bị, sơ đồ đấu dây điện và cách đấu công tắc cảm biến ánh sáng để đèn hoạt động bền bỉ, an toàn.

1. Chuẩn bị dụng cụ

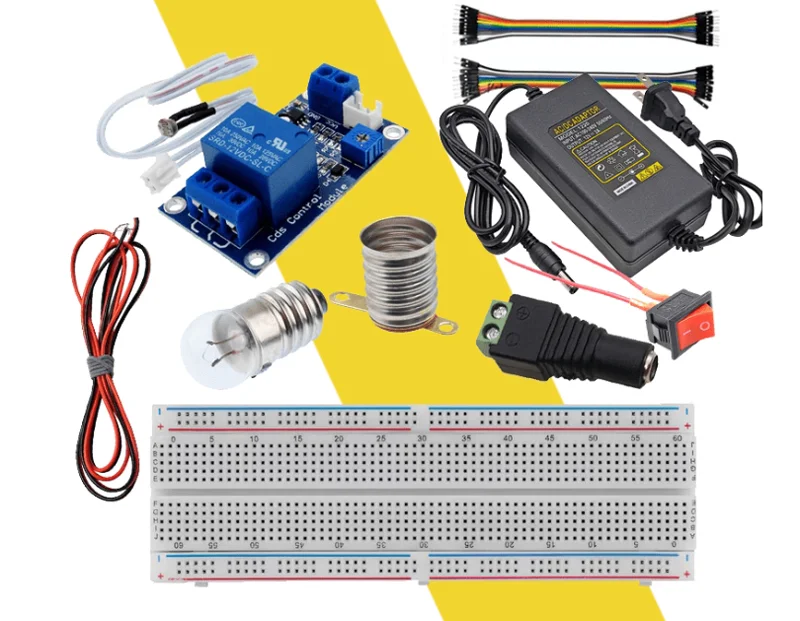

• Thiết bị: Công tắc cảm biến ánh sáng (thông dụng nhất là dòng AS-10 hoặc AS-20 điện áp 220V).
• Dụng cụ: Bút thử điện, kìm tuốt dây, băng dính cách điện vải/PVC, tua vít.
• Dây điện phụ: Dây đồng đơn hoặc đôi loại tiết diện 1.0 - 1.5mm.

2. Sơ đồ mạch điện và Cách đấu công tắc cảm biến ánh sáng cơ bản

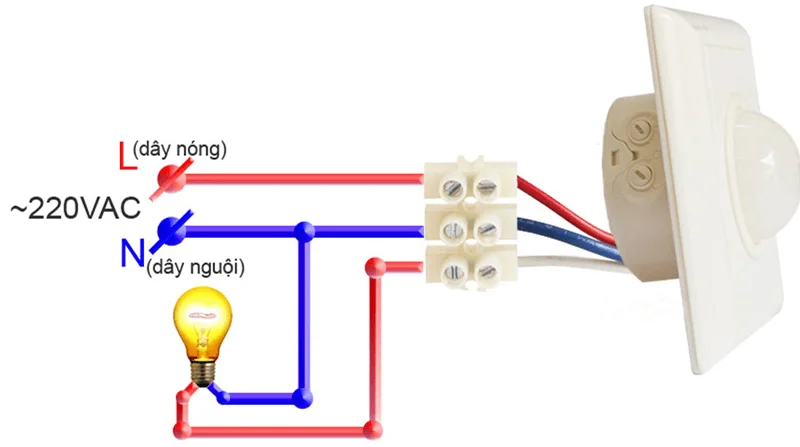

2.1 Sơ đồ mạch điện

2.2 Các bước đấu nối

Hãy hình dung mạch điện gồm 2 phần chính: Cấp nguồn nuôi cho cục cảm biến và Mạch đóng ngắt cho bóng đèn.

Để an toàn, ngắt hoàn toàn cầu dao/Aptomat tổng của khu vực lắp đặt, dùng bút thử điện kiểm tra lại trước khi chạm vào lõi dây.

• Bước 1 (Đấu dây Nguồn Lửa): Lấy dây Đen của cảm biến đấu vào dây nóng (L) của nguồn điện.
• Bước 2 (Đấu điểm chung Nguội): Lấy dây Trắng (hoặc Xanh dương tùy hãng) của cảm biến, chụm chung với 1 sợi dây của bóng đèn, sau đó nối điểm chụm này vào dây nguội (N) của nguồn điện.
• Bước 3 (Đấu dây Tải): Lấy dây Đỏ còn lại của cảm biến nối trực tiếp vào sợi dây còn lại của bóng đèn.
• Bước 4 (Cá dán bảo vệ): Dùng kìm siết chặt các mối nối để tránh lỏng lẻo phát sinh tia lửa điện, quấn băng dính cách điện kín các phần lõi đồng hở.

3. 2 Cách đấu công tắc cảm biến ánh sáng phổ biến

3.1 Cách lắp công tắc cảm biến ánh sáng 220V

Bước 1. Chuẩn bị

• Công tắc cảm biến ánh sáng: Thường có các đầu dây:

        1. L (Live - dây nóng)

       2. N (Neutral - dây trung tính)

       3. L' hoặc LOAD (dây ra cho thiết bị cần điều khiển)

• Dây điện: Đủ dài, chất lượng tốt, đúng tiêu chuẩn.
• Thiết bị cần điều khiển: Đèn hoặc thiết bị điện khác.
• Công cụ: Kìm, tua vít, băng cách điện, bút thử điện.
• Thiết bị bảo vệ: Cầu chì hoặc CB (nếu cần).

Bước 2. Tắt nguồn điện

• Quan trọng: Tắt cầu dao chính hoặc CB của khu vực làm việc.
• Sử dụng bút thử điện để đảm bảo không còn điện.

Bước 3. Đấu nối dây

Đối với công tắc cảm biến ánh sáng 220V

1. Dây nóng (thường màu đỏ hoặc nâu) nối với cực L của công tắc.
2. Dây trung tính (thường màu xanh) nối với cực N.
3. Dây đi ra đèn nối với cực đánh dấu biểu tượng bóng đèn (thường là L').

Bước 4. Kiểm tra đấu nối

• Đảm bảo tất cả các kết nối chắc chắn.
• Kiểm tra không có dây trần hoặc lỏng lẻo.
• Sử dụng băng cách điện để bọc các điểm nối (nếu cần).

Bước 5. Bật nguồn và kiểm tra

• Bật lại nguồn điện chính.
• Kiểm tra hoạt động bằng cách thay đổi điều kiện ánh sáng.

Bước 6. Điều chỉnh (nếu cần)

• Điều chỉnh độ nhạy, thời gian, mức ánh sáng theo hướng dẫn của nhà sản xuất.

Cách đấu công tắc cảm biến sẽ khác với công tắc đèn âm tường. Khách hàng cần phân biệt để lựa chọn và lắp đắt cho phù hợp.

3.2 Cách lắp công tắc cảm biến ánh sáng 12V

Cách đấu công tắc cảm biến ánh sáng 12V tương tự như với 220V và sẽ chỉ khác ở bước 3 (Đấu nối dây)

Đối với công tắc cảm biến ánh sáng 12V

1. Dây dương (+) nối với cực V+ của công tắc.
2. Dây âm (-) nối với cực V-.
3. Đầu ra cho đèn nối với cực OUT.

4. Nguyên tắc lắp đặt vị trí công tắc cảm biến (Tránh lỗi bật/tắt liên tục)

Vị trí lắp cục cảm biến quyết định 90% độ chính xác của thiết bị:

• Quay mắt cảm biến lên trên hoặc ra hướng thoáng: Giúp thiết bị hứng trọn ánh sáng mặt trời tự nhiên tốt nhất.
• KHÔNG lắp dưới ánh đèn: Cực kỳ quan trọng. Nếu bạn lắp cảm biến ngay dưới hoặc quá gần bóng đèn do chính nó điều khiển, khi trời tối đèn bật lên $\rightarrow$ cảm biến thấy sáng lại tắt đèn $\rightarrow$ trời tối lại bật đèn. Hiện tượng này tạo thành vòng lặp chớp tắt liên tục gây cháy bóng đèn và hỏng rơ-le.
• Lắp phía trên hoặc khuất ánh sáng đèn: Hãy đặt công tắc cảm biến ở vị trí cao hơn bóng đèn hoặc có vách ngăn che để ánh sáng của bóng đèn không chiếu trực tiếp vào mắt cảm biến.

5. Điều chỉnh ngưỡng ánh sáng (Nút LUX - nếu có)

Một số dòng công tắc cao cấp có thêm một nút vặn nhỏ ký hiệu là LUX ở mặt đáy:

• Nếu xoay về hướng Min (mức thấp): Cảm biến nhạy hơn, chỉ cần trời hơi âm u hoặc chạng vạng tối là đèn đã tự bật.
• Nếu xoay về hướng Max (mức cao): Cảm biến yêu cầu tối hẳn (đêm muộn) thì mới kích hoạt rơ-le bật đèn.

6. Lưu ý trong đấu công tắc cảm biến ánh sáng

6.1 Cách kiểm tra thiết bị sau khi đấu công tắc cảm biến ánh sáng

Do cảm biến chỉ hoạt động khi trời tối, bạn có thể áp dụng mẹo sau để test nhanh sau khi đấu xong:

• Giả lập trời tối: Dùng băng dính đen hoặc túi nilon đen quấn kín mắt cảm biến. Bóng đèn sẽ tự động bật sáng sau vài giây.
• Giả lập trời sáng: Tháo túi đen ra và chiếu đèn pin (hoặc để thiết bị dưới ánh sáng mặt trời). Bóng đèn sẽ tự động tắt đi.

6.2 Cách tăng tuổi thọ khi lắp nhiều bóng đèn

Công tắc cảm biến ánh sáng thông thường (như loại AS-10) chỉ chịu được dòng tải tối đa khoảng 10A (tương đương công suất các bóng đèn dưới 1000W đối với đèn sợi đốt hoặc dưới 300W đối với đèn LED để tránh dòng khởi động cao).

Nếu bạn muốn dùng 1 cục cảm biến này để điều khiển cho cả một hệ thống dãy đèn sân vườn, đèn đường công suất lớn:

• Không đấu trực tiếp dây Đỏ vào hệ thống đèn.
• Hãy đấu dây Đỏ vào cuộn hút của một Khởi động từ (Contactor) trung gian. Công tắc cảm biến chỉ làm nhiệm vụ kích dòng lệnh, còn Khởi động từ sẽ chịu tải cho hệ thống đèn, giúp cảm biến không bao giờ bị cháy hay chập mạch.

7. Câu hỏi thường gặp khi đấu công tắc cảm biến ánh sáng

Câu 1: Cần dùng dây gì khi đấu nối công tắc cảm biến?

Bạn nên dùng dây đồng chịu tải tốt, tiết diện từ 1.0 – 2.5mm².

Câu 2: Nếu đấu sai dây thì sao?

Thiết bị sẽ không hoạt động hoặc gây cháy nổ, chập điện.

Câu 3: Có cần CB riêng không?

Nên có CB chống quá tải để bảo vệ công tắc và đèn.

Câu 4: Có cần phân biệt 12V và 220V không?

Rất quan trọng. Nếu lắp sai điện áp sẽ gây hỏng cảm biến hoặc nguy hiểm.

Câu 5: Lưu ý an toàn về cách lắp công tắc cảm biến ánh sáng

• Nếu không có kinh nghiệm, hãy nhờ thợ điện chuyên nghiệp.
• Tuân thủ quy định an toàn điện địa phương.
• Đảm bảo công suất phù hợp giữa công tắc và thiết bị điều khiển.
• Luôn sử dụng thiết bị bảo vệ cá nhân khi làm việc với điện.

Trên đây là hướng dẫn chi tiết cách đấu công tắc cảm biến ánh sáng đúng kỹ thuật và an toàn. Chỉ cần đấu đúng dây nguồn, dây trung tính và dây tải đèn, thiết bị sẽ tự động bật/tắt theo ánh sáng môi trường. Đồng thời, nên lắp cảm biến ở vị trí phù hợp để tránh lỗi chớp tắt và tăng tuổi thọ sử dụng.
