Cảm biến ánh sáng là gì? Cấu tạo, Nguyên lý & Phân loại

Trong thời đại tự động hóa và tiết kiệm năng lượng, cảm biến ánh sáng ngày càng được ứng dụng rộng rãi trong đời sống và công nghệ. Thiết bị này giúp nhận biết cường độ ánh sáng môi trường và đưa ra phản hồi phù hợp như bật/tắt đèn hay điều chỉnh thiết bị. Nhờ đó, hệ thống trở nên thông minh, tiện lợi và hiệu quả hơn. Vậy cảm biến ánh sáng là gì và hoạt động ra sao?

1. Cảm biến ánh sáng là gì?

1.1 Khái niệm cảm biến ánh sáng

Cảm biến ánh sáng (light sensor) là thiết bị quang điện thông minh có khả năng phát hiện ánh sáng (nhìn thấy hoặc hồng ngoại) và chuyển đổi thành tín hiệu điện. Thiết bị này nhận biết cường độ ánh sáng môi trường để điều chỉnh các thiết bị điện tử hoặc hệ thống chiếu sáng tự động, giúp tiết kiệm năng lượng.

1.2 Mô đun cảm biến ánh sáng là gì?

Module cảm biến ánh sáng là thiết bị điện tử thông minh giúp nhận biết cường độ ánh sáng môi trường và chuyển đổi thành tín hiệu điện. Module thường bao gồm quang trở (LDR), photodiode, hoặc phototransistor, dùng để tự động bật/tắt đèn, điều khiển rèm cửa, và tiết kiệm năng lượng.

Tên gọi khác:

• Thiết bị quang điện.
• Cảm biến quang (Photoelectric sensor).
• Quang trở (LDR - Light Dependent Resistor).
• Cảm biến ánh sáng xung quanh (Ambient light sensor).

1.3 Mức cảm biến ánh sáng là gì?

Mức cảm biến ánh sáng là thiết bị quang điện tử (như LDR, Photodiode) nhận biết và chuyển đổi cường độ ánh sáng môi trường thành tín hiệu điện. Nó tự động điều chỉnh độ sáng màn hình điện thoại, bật/tắt đèn đường, hoặc điều khiển rèm cửa thông minh.

1.4 Cảm biến ánh sáng ldr là gì?

Cảm biến ánh sáng LDR (viết tắt của Light Dependent Resistor), còn được gọi là quang trở hoặc điện trở quang, là một loại linh kiện điện tử có điện trở thay đổi dựa trên cường độ ánh sáng chiếu vào nó.

1.5 Cảm biến ánh sáng cds là gì?

Cảm biến ánh sáng CdS (Cadmium Sulfide) là một loại điện trở quang (LDR - Light Dependent Resistor) hoạt động dựa trên nguyên lý thay đổi điện trở theo cường độ ánh sáng chiếu vào. Khi ánh sáng mạnh, điện trở giảm và khi tối, điện trở tăng, giúp nhận biết môi trường sáng/tối. CdS thường được ứng dụng để bật/tắt đèn tự động, cảm biến trong các dự án điện tử DIY, hoặc điều khiển relay.

1.6 Cảm biến ánh sáng lux là gì?

Cảm biến ánh sáng Lux là thiết bị điện tử dùng để đo cường độ chiếu sáng (độ rọi), được biểu thị bằng đơn vị Lux (lx). Thiết bị này có khả năng nhận biết sự thay đổi của ánh sáng môi trường, từ đó hỗ trợ điều khiển bật/tắt đèn hoặc tối ưu hóa việc sử dụng năng lượng. Cảm biến hoạt động dựa trên nguyên lý quang điện, chuyển đổi mức độ ánh sáng thành tín hiệu điện.

1.7 Cảm biến ánh sáng quang trở là gì?

Cảm biến ánh sáng quang trở (Photoresistor hoặc LDR - Light Dependent Resistor) là linh kiện điện tử có điện trở thay đổi tỷ lệ nghịch với cường độ ánh sáng chiếu vào. Khi ánh sáng mạnh, điện trở giảm (dòng điện qua cao); khi tối, điện trở tăng (dòng điện qua thấp). Nó thường được dùng để tự động bật/tắt đèn, báo động.

2. Cấu tạo và nguyên lý cảm biến ánh sáng

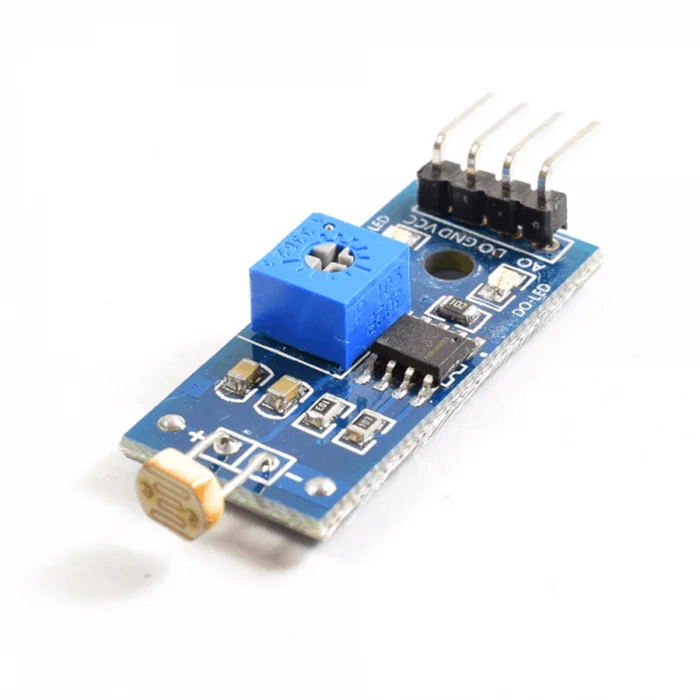

2.1 Cấu tạo của mô đun cảm biến ánh sáng

Cảm biến ánh sáng được thiết kế với cấu trúc tương đối đơn giản nhưng có độ chính xác cao trong việc nhận biết và xử lý tín hiệu ánh sáng. Tùy vào từng loại cảm biến (LDR, Photodiode, Phototransistor...), cấu tạo có thể khác nhau đôi chút, song nhìn chung đều gồm các bộ phận chính sau:

1. Bộ phận nhạy sáng: Thành phần chính (quang trở, diode hoặc transistor quang) dùng để thu nhận ánh sáng và chuyển thành tín hiệu điện. Khi ánh sáng thay đổi, điện trở hoặc dòng điện cũng thay đổi theo.
2. Mạch khuếch đại & xử lý: Khuếch đại tín hiệu để đảm bảo độ ổn định, một số loại tích hợp ADC để vi điều khiển xử lý trực tiếp.
3. Nguồn & điều khiển: Hoạt động với điện áp thấp (3–24VDC), có thể tích hợp rơ-le để tự động bật/tắt thiết bị.
4. Vỏ & kết nối: Vỏ bảo vệ chống bụi, ẩm; đầu nối thiết kế tiện lợi cho lắp đặt và bảo trì.

2.2 Nguyên lý hoạt động cảm biến ánh sáng

Cảm biến ánh sáng hoạt động dựa trên nguyên lý hiệu ứng quang điện, chuyển đổi năng lượng ánh sáng thành tín hiệu điện. Khi photon ánh sáng chiếu vào vật liệu bán dẫn, nó giải phóng electron tạo ra dòng điện hoặc thay đổi điện trở, giúp phát hiện và đo cường độ ánh sáng. Tín hiệu điện này sau đó được dùng để điều khiển thiết bị.

Nguyên lý hoạt động chi tiết:

• Hiệu ứng quang điện trong (Quang trở - LDR): Khi ánh sáng chiếu vào quang trở (thường làm từ Cadmium Sulfide - CdS), điện trở của nó giảm xuống, cho phép dòng điện chạy qua dễ dàng hơn. Khi trời tối, điện trở tăng cao, cản trở dòng điện.
• Hiệu ứng quang điện ngoài (Photodiode/Phototransistor): Ánh sáng chiếu vào bề mặt cảm biến, tạo ra electron tự do, hình thành dòng điện hoặc thay đổi độ dẫn điện.
• Quá trình xử lý: Cảm biến tiếp nhận ánh sáng -> Chuyển đổi thành tín hiệu điện (analog/digital) -> Bộ vi điều khiển (như Arduino) xử lý và ra lệnh (bật/tắt đèn, điều chỉnh độ sáng).

Xem thêm nội dung:

• Công tắc cảm biến ánh sáng
• Công tắc điều chỉnh độ sáng đèn Led

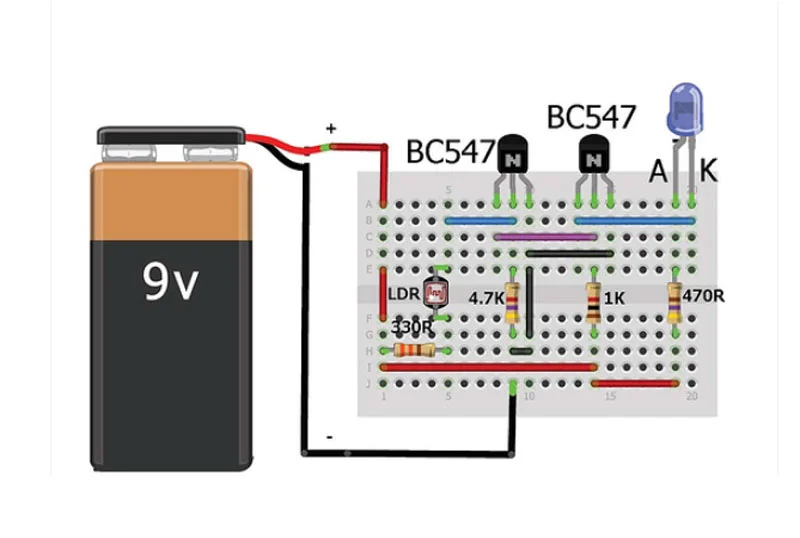

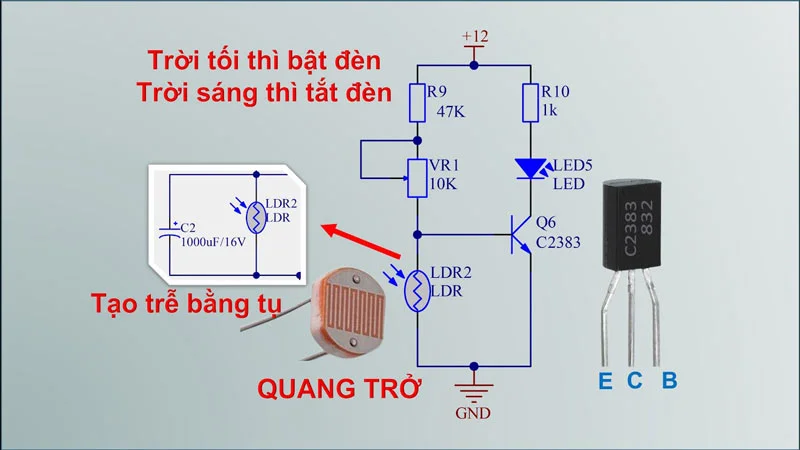

2.3 Mạch cảm biến ánh sáng

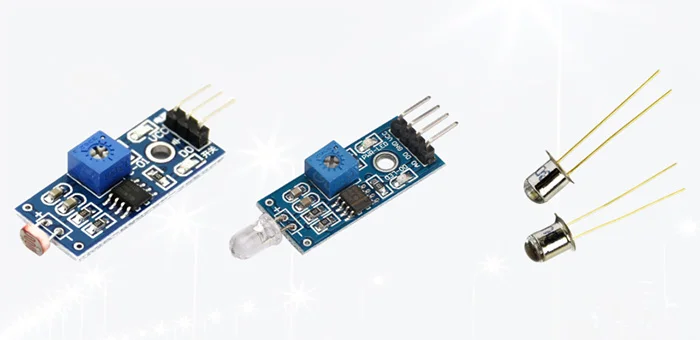

3. Phân loại cảm biến ánh sáng

Cảm biến ánh sáng được chia thành nhiều loại khác nhau tùy theo nguyên lý hoạt động, cấu tạo hoặc mục đích sử dụng. Mỗi loại cảm biến đều có đặc điểm riêng, phù hợp với từng ứng dụng cụ thể.

3.1 Cảm biến quang trở (LDR – Light Dependent Resistors)

Là loại cảm biến phổ biến nhất, hoạt động dựa trên nguyên lý thay đổi điện trở của vật liệu bán dẫn khi có ánh sáng chiếu vào.

Khi ánh sáng mạnh thì điện trở giảm và khi ánh sáng yếu thì điện trở tăng.

• Ưu điểm: Giá thành thấp, dễ sử dụng, độ bền cao.
• Nhược điểm: Tốc độ phản ứng chậm hơn so với các loại cảm biến điện tử khác.
• Ứng dụng: Đèn đường, đèn sân vườn, đèn năng lượng mặt trời, đèn chiếu biển quảng cáo.

3.2 Cảm biến diode quang (Photodiodes)

Dựa trên hiện tượng quang điện: ánh sáng chiếu vào làm phát sinh dòng điện tỉ lệ thuận với cường độ ánh sáng.

• Ưu điểm: Độ nhạy cao, phản ứng nhanh, phù hợp ứng dụng chính xác.
• Nhược điểm: Tín hiệu đầu ra yếu, cần mạch khuếch đại.
• Ứng dụng: Thiết bị đo ánh sáng, máy ảnh, thiết bị y tế, hệ thống điều khiển tự động.

3.3 Cảm biến transistor quang (Phototransistors)

Là phiên bản nâng cấp của diode quang, có khả năng khuếch đại tín hiệu mạnh hơn.

• Ưu điểm: Độ nhạy cao, phản ứng nhanh, ổn định trong môi trường ánh sáng yếu.
• Nhược điểm: Giá thành cao hơn quang trở.
• Ứng dụng: Camera, điện thoại, thiết bị cảm biến thông minh.

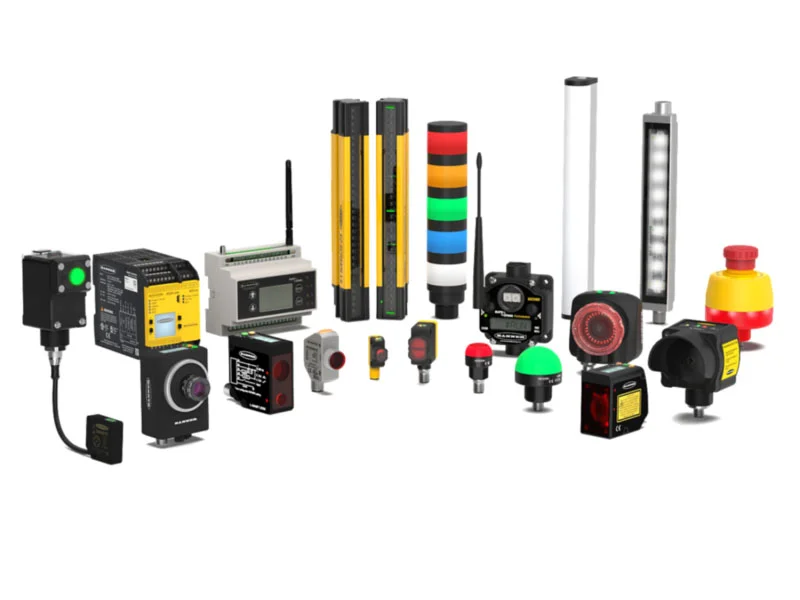

3.4 Cảm biến quang điện tử (Photoelectric Sensor)

Hoạt động dựa trên sự gián đoạn của tia sáng phát – thu. Khi vật thể cản tia sáng, cảm biến phát hiện và gửi tín hiệu điều khiển.

• Ưu điểm: Độ chính xác cao, hoạt động trong khoảng cách xa.
• Nhược điểm: Cần nguồn phát – thu riêng, lắp đặt phức tạp hơn.
• Ứng dụng: Dây chuyền sản xuất, hệ thống kiểm tra vật thể, cửa tự động.

So sánh các loại cảm biến ánh sáng hiện nay:

4. Ứng dụng thực tế của cảm biến ánh sáng

Cảm biến ánh sáng (thiết bị quang điện/cảm biến ảnh) là thành phần quan trọng trong nhiều hệ thống tự động hiện đại nhờ khả năng đo và phản hồi theo cường độ chiếu sáng.

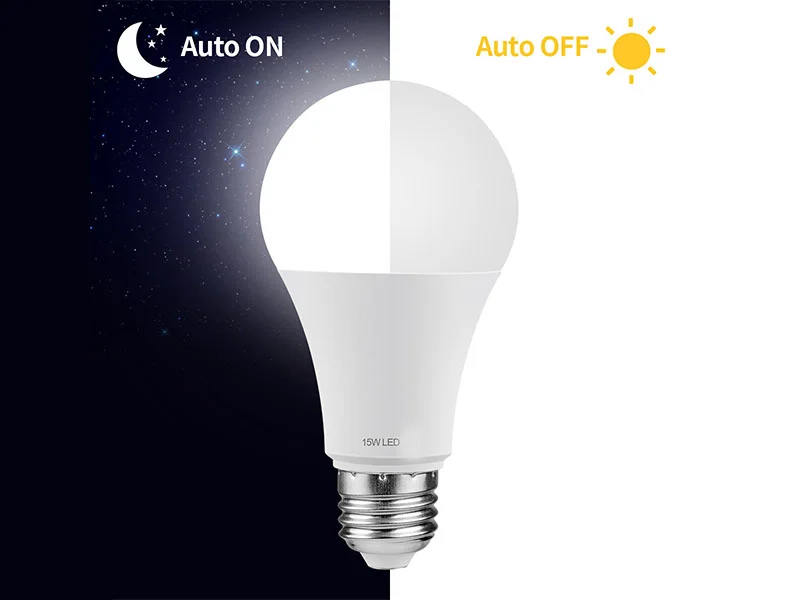

• Đèn tự động: Được sử dụng trong đèn đường, đèn sân vườn, hành lang, đèn cảm ứng cầu thang,… giúp tự động bật khi ánh sáng môi trường giảm dưới ngưỡng cài đặt và tắt khi trời sáng. Điều này không chỉ tiết kiệm điện năng mà còn giảm sự can thiệp thủ công và tăng tuổi thọ thiết bị chiếu sáng.

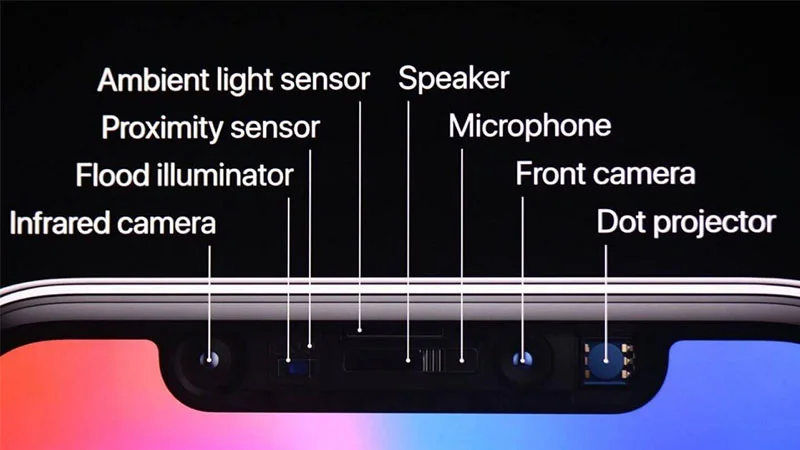

• Điện thoại/Máy tính: Tích hợp cảm biến ánh sáng xung quanh (ambient light sensor) để tự động điều chỉnh độ sáng màn hình phù hợp với môi trường. Nhờ đó cải thiện trải nghiệm người dùng, giảm mỏi mắt và tối ưu hóa thời lượng pin.

• Nhà thông minh/IoT: Kết hợp với hệ thống điều khiển trung tâm để tự động đóng/mở rèm cửa theo ánh sáng tự nhiên, điều chỉnh đèn trong nhà hoặc kích hoạt các chế độ an ninh (ví dụ: bật đèn khi phát hiện thay đổi ánh sáng bất thường).

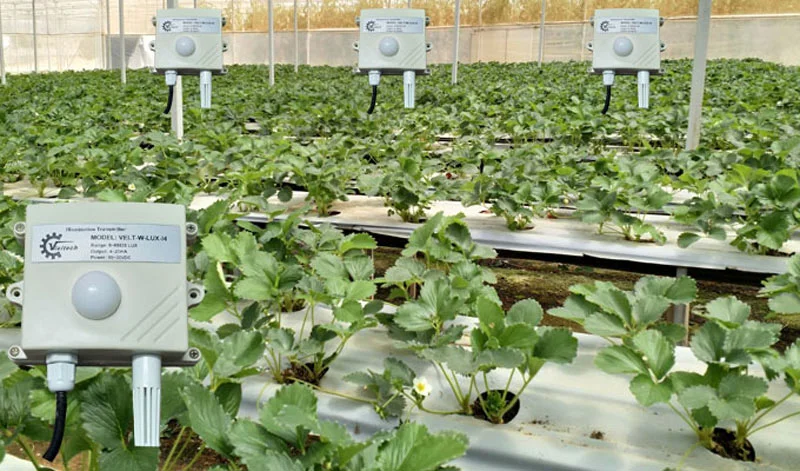

• Nông nghiệp: Ứng dụng trong nhà kính để giám sát và điều khiển cường độ ánh sáng, đảm bảo điều kiện quang hợp tối ưu cho cây trồng. Có thể kết hợp với hệ thống đèn LED trồng cây để duy trì chu kỳ chiếu sáng phù hợp, nâng cao năng suất và chất lượng nông sản.

Các ứng dụng khác:

Xem thêm: Cảm biến âm thanh cho đèn

5. Ưu điểm và hạn chế của cảm biến ánh sáng

5.1. Ưu điểm

• Tiết kiệm điện năng: Tự động bật/tắt theo ánh sáng môi trường, giảm tiêu thụ điện, đặc biệt hiệu quả với đèn đường, đèn sân vườn, chiếu sáng công cộng.
• Tự động hóa, tiện lợi: Không cần thao tác thủ công, tránh bật/tắt sai thời điểm giúp giảm lãng phí và tăng tính ổn định hệ thống.
• Độ chính xác cao (với cảm biến hiện đại): Các dòng như BH1750, TSL2561, APDS-9301 cho kết quả đo nhanh, sai số thấp, phù hợp cả dân dụng và công nghiệp.
• Dễ lắp đặt, linh hoạt: Thiết kế nhỏ gọn, dễ tích hợp với hệ thống khác (timer, cảm biến chuyển động, vi điều khiển…).

5.2. Hạn chế

• Ảnh hưởng bởi môi trường: Bụi, mưa, sương mù hoặc vật che khuất có thể làm sai lệch kết quả đo khiến cho bật/tắt không chính xác.
• Phụ thuộc vị trí lắp đặt: Nếu đặt sai hướng hoặc vị trí không có ánh sáng đại diện thì tín hiệu không phản ánh đúng thực tế.
• Độ chính xác không đồng đều: Cảm biến giá rẻ (như LDR) chỉ phù hợp bật/tắt cơ bản, không đo chính xác độ rọi (Lux).
• Phụ thuộc nguồn năng lượng (một số hệ thống): Với thiết bị dùng pin/năng lượng mặt trời, hiệu suất còn phụ thuộc vào dung lượng pin và khả năng sạc.

6. Câu hỏi thường gặp

Câu 1: Có bao nhiêu loại cảm biến ánh sáng?

Cảm biến ánh sáng được chia thành 3 loại: Photoresistors (LDR), Photodiodes, Phototransistors.

Câu 2: Cảm biến ánh sáng thường được chế tạo từ vật liệu gì?

Cảm biến ánh sáng chủ yếu được chế tạo từ các vật liệu bán dẫn, phổ biến nhất là Silicon (Si) hoặc Gecmani (Ge), hoạt động dựa trên hiệu ứng quang điện trong.

Câu 4: Tác dụng của cảm biến ánh sáng?

Cảm biến ánh sáng (light sensor) là thiết bị chuyển đổi năng lượng ánh sáng thành tín hiệu điện, được ứng dụng rộng rãi để tự động hóa, tiết kiệm năng lượng và nâng cao trải nghiệm.

Câu 5: Đèn cảm biến ánh sáng là gì? Có nên sử dụng không?

Loại đèn thông minh này tích hợp cảm biến sẽ có khả năng tự động bật khi trời tối vè tự tắt khi trời sáng mà không cần con người điều khiển.

Bạn nên sử dụng đèn cảm biến ánh sáng. Nó giúp tiết kiệm điện, không cần bật tắt thủ công, tăng sự an toàn vào ban đêm và hoạt động tự động 24/7. Tuy nhiên, vẫn cần có sự lưu ý khi sử dụng:

• Có thể bị ảnh hưởng bởi ánh sáng xung quanh như đèn khác và xe cộ.
• Một số loại rẻ sẽ có độ nhạy không ổn định.
• Nên có công tắc phụ để điều khiển thủ công linh hoạt.

Việc lựa chọn đúng loại cảm biến ánh sáng phụ thuộc vào mục đích sử dụng, độ chính xác mong muốn và chi phí đầu tư. HALEDCO hiện nay đang ứng dụng rộng rãi cảm biến quang trở, cảm biến ALS và cảm biến hồng ngoại trong các dòng đèn năng lượng mặt trời, đèn LED thông minh, nhằm mang lại giải pháp chiếu sáng tiết kiệm, hiện đại, tự động hóa cao.
