Cập nhật Bộ tiêu chuẩn thiết kế đường ô tô Mới Nhất 2025

Tiêu chuẩn thiết kế đường ô tô đóng vai trò đặc biệt quan trọng trong lĩnh vực xây dựng cơ sở hạ tầng giao thông. Đây là hệ thống quy định kỹ thuật giúp định hướng cho việc quy hoạch, thiết kế, thi công và quản lý khai thác các tuyến đường một cách an toàn, hiệu quả và bền vững. Việc áp dụng đúng các tiêu chuẩn không chỉ nâng cao chất lượng công trình mà còn góp phần phát triển kinh tế – xã hội, kết nối vùng miền và đảm bảo an toàn giao thông cho người tham gia.

1. Tiêu chuẩn thiết kế đường ô tô là gì?

Tiêu chuẩn thiết kế đường ô tô là tập hợp các quy định, hướng dẫn và chỉ tiêu kỹ thuật được cơ quan quản lý nhà nước ban hành nhằm làm cơ sở cho việc quy hoạch, thiết kế, xây dựng, cải tạo và quản lý khai thác đường ô tô.

Các tiêu chuẩn này đảm bảo rằng tuyến đường được thiết kế an toàn, kinh tế, bền vững và phù hợp với điều kiện địa hình – khí hậu – lưu lượng giao thông.

Mục đích của tiêu chuẩn thiết kế đường ô tô:

• Đảm bảo an toàn giao thông cho người và phương tiện.
• Tạo điều kiện cho lưu thông thuận lợi, nhanh chóng và hiệu quả.
• Tiết kiệm chi phí đầu tư, bảo trì và kéo dài tuổi thọ công trình.
• Thống nhất trong thiết kế và thi công giữa các địa phương, đơn vị.
• Giảm tác động tiêu cực đến môi trường và cộng đồng.

2. Các tiêu chuẩn thiết kế đường ô tô theo quy định pháp luật

Hiện nay, việc thiết kế, xây dựng và cải tạo đường ô tô ở Việt Nam được thực hiện theo hệ thống các tiêu chuẩn, quy chuẩn kỹ thuật quốc gia do Bộ Giao thông Vận tải hoặc Bộ Khoa học và Công nghệ ban hành.

Các tiêu chuẩn này quy định cụ thể về các yêu cầu kỹ thuật, chỉ tiêu thiết kế, cấu tạo, vật liệu và phương pháp tính toán nhằm bảo đảm an toàn, bền vững và hiệu quả kinh tế cho công trình giao thông đường bộ.

2.1. TCVN 4054:2005 – Đường ô tô: Yêu cầu thiết kế

• Ban hành bởi: Bộ Khoa học và Công nghệ.
• Phạm vi áp dụng: Áp dụng cho việc thiết kế mới, nâng cấp và cải tạo các tuyến đường ô tô thông thường (không bao gồm đường cao tốc và đường đô thị).
• Nội dung chính:
  • Phân cấp đường theo tốc độ thiết kế (từ 20 km/h đến 120 km/h) và lưu lượng xe dự báo.
  • Quy định về bình đồ, trắc dọc, trắc ngang, bán kính cong, độ dốc, tầm nhìn.
  • Chỉ dẫn về kết cấu áo đường, thoát nước, an toàn giao thông và môi trường.
• Mục đích: Bảo đảm việc thiết kế đường phù hợp với địa hình, điều kiện khí hậu và lưu lượng xe, góp phần đảm bảo an toàn và hiệu quả khai thác.

2.2. 22TCN 273-01 – Tiêu chuẩn thiết kế đường ô tô

• Ban hành bởi: Bộ Giao thông Vận tải (năm 2001).
• Phạm vi áp dụng: Là tiêu chuẩn ngành hướng dẫn chi tiết cho thiết kế đường ô tô cấp thấp và đường miền núi, nông thôn.
• Nội dung chính:
  • Cụ thể hóa một số yêu cầu của TCVN 4054 cho các điều kiện địa hình khó khăn.
  • Cho phép linh hoạt hơn về các chỉ tiêu như bán kính cong, độ dốc dọc, chiều rộng nền đường.
  • Hướng dẫn thiết kế công trình phụ trợ, thoát nước, cầu – cống nhỏ.
• Ý nghĩa: Phù hợp với điều kiện kinh tế – kỹ thuật của các khu vực khó khăn, giúp giảm chi phí đầu tư nhưng vẫn đảm bảo an toàn khai thác.

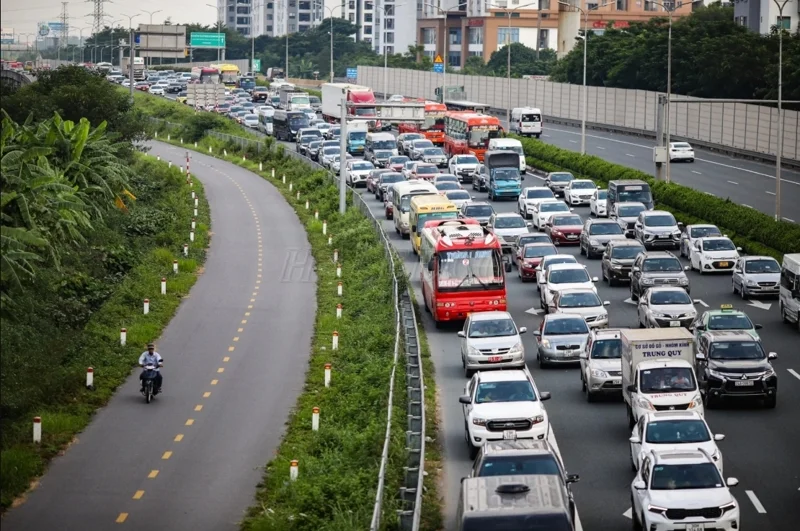

2.3. TCVN 5729:2012 – Đường ô tô cao tốc: Yêu cầu thiết kế

• Ban hành bởi: Bộ Khoa học và Công nghệ.
• Phạm vi áp dụng: Dành riêng cho đường ô tô cao tốc, nơi các phương tiện chạy tốc độ cao, lưu lượng lớn, dòng xe liên tục và tách biệt hoàn toàn với các đường khác.
• Nội dung chính:
  • Quy định các chỉ tiêu thiết kế đặc trưng: tốc độ ≥ 80 km/h, chiều rộng làn xe, dải phân cách, làn dừng khẩn cấp, đường ra – vào.
  • Các yêu cầu về an toàn giao thông, hệ thống biển báo, chiếu sáng, hàng rào bảo vệ.
  • Hướng dẫn về kết cấu mặt đường, thoát nước và công trình phụ trợ.
• Ý nghĩa: Đảm bảo tiêu chuẩn đồng bộ, hiện đại, đáp ứng yêu cầu phát triển mạng lưới cao tốc quốc gia.

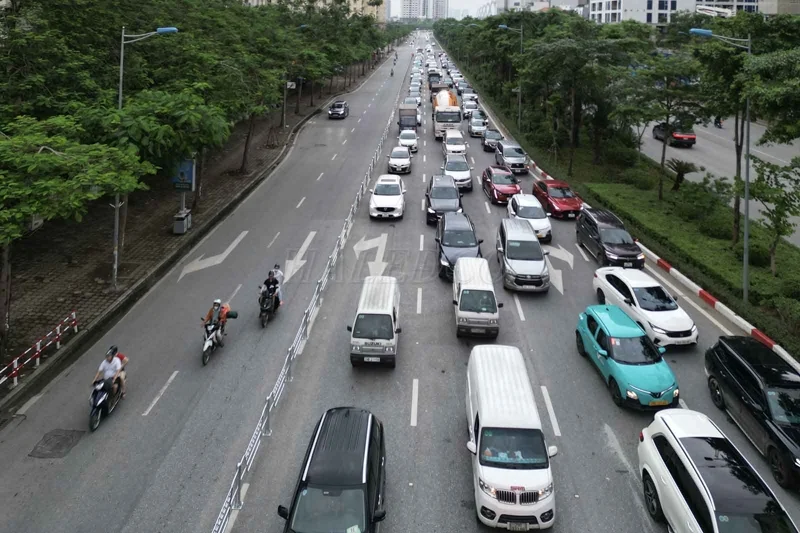

2.4. TCVN 13592:2022 – Đường đô thị: Yêu cầu thiết kế

• Ban hành bởi: Bộ Khoa học và Công nghệ (năm 2022).
• Phạm vi áp dụng: Áp dụng cho thiết kế, cải tạo, nâng cấp các tuyến đường trong đô thị.
• Nội dung chính:
  • Phân loại đường đô thị theo chức năng: đường chính đô thị, đường khu vực, đường nhánh, đường nội bộ.
  • Quy định về mặt cắt ngang, tốc độ thiết kế, giao cắt, tổ chức giao thông, vỉa hè, cây xanh và thoát nước.
  • Nhấn mạnh yếu tố mỹ quan đô thị, an toàn người đi bộ, xe đạp và phương tiện công cộng.
• Ý nghĩa: Hướng tới thiết kế đường đô thị hiện đại, xanh, an toàn và thân thiện môi trường.

2.5. TCCS 41:2022/TCĐBVN – Tiêu chuẩn thiết kế đường trên đất nền yếu

• Ban hành bởi: Tổng cục Đường bộ Việt Nam (2022).
• Phạm vi áp dụng: Áp dụng cho thiết kế, xử lý và thi công nền đường trên khu vực đất yếu (như đất bùn, sét mềm, vùng ngập nước, đồng bằng ven biển…).
• Nội dung chính:
  • Phân loại các loại đất yếu và mức độ xử lý cần thiết.
  • Hướng dẫn các biện pháp gia cố nền đường: bấc thấm, gia tải trước, cọc cát, cọc xi măng đất, cọc bê tông, vải địa kỹ thuật…
  • Quy định về tính toán ổn định, biến dạng và thoát nước nền đường.
• Ý nghĩa: Đảm bảo an toàn, giảm lún, kéo dài tuổi thọ công trình và giảm chi phí bảo trì đối với các tuyến đường trên vùng đất yếu (như đồng bằng sông Cửu Long).

3. Yêu cầu thiết kế đường ô tô quan trọng

Khi thiết kế đường ô tô, ngoài việc tuân thủ các tiêu chuẩn kỹ thuật hiện hành (như TCVN 4054:2005, TCVN 5729:2012...), người thiết kế cần đặc biệt chú trọng đến những yếu tố cơ bản ảnh hưởng trực tiếp đến an toàn, khả năng thông xe, độ bền và hiệu quả khai thác của tuyến đường.

Các yêu cầu quan trọng này bao gồm: tầm nhìn, mặt cắt ngang, bình đồ – mặt cắt dọc, an toàn và bảo vệ môi trường.

3.1. Tầm nhìn

Khái niệm: Tầm nhìn là khoảng cách dọc theo tuyến đường mà người lái xe có thể quan sát được rõ ràng các vật cản phía trước trên làn xe của mình. Đây là yếu tố quyết định đến khả năng phản ứng và xử lý kịp thời của người lái xe để tránh tai nạn.

Các loại tầm nhìn chủ yếu:

• Tầm nhìn dừng xe: Khoảng cách tối thiểu để người lái có thể dừng xe an toàn khi gặp chướng ngại vật.
• Tầm nhìn vượt xe: Khoảng cách cần thiết để vượt xe an toàn trên tuyến hai chiều.
• Tầm nhìn tại nút giao và đường cong: Bảo đảm không có vật cản che khuất tầm quan sát ở khu vực nguy hiểm.

Yêu cầu thiết kế:

• Tầm nhìn phải được bảo đảm liên tục dọc theo tuyến, đặc biệt tại các đường cong, dốc, cầu, hầm.
• Không bố trí biển báo, cây xanh, công trình phụ che khuất tầm nhìn.
• Thiết kế theo tiêu chuẩn quy định trong TCVN 4054:2005, tùy theo tốc độ thiết kế của tuyến (ví dụ: tốc độ 80 km/h → tầm nhìn dừng xe tối thiểu ≈ 120 m).

Ý nghĩa: Đảm bảo an toàn giao thông, giảm nguy cơ tai nạn, và tăng mức độ tin cậy khi điều khiển xe.

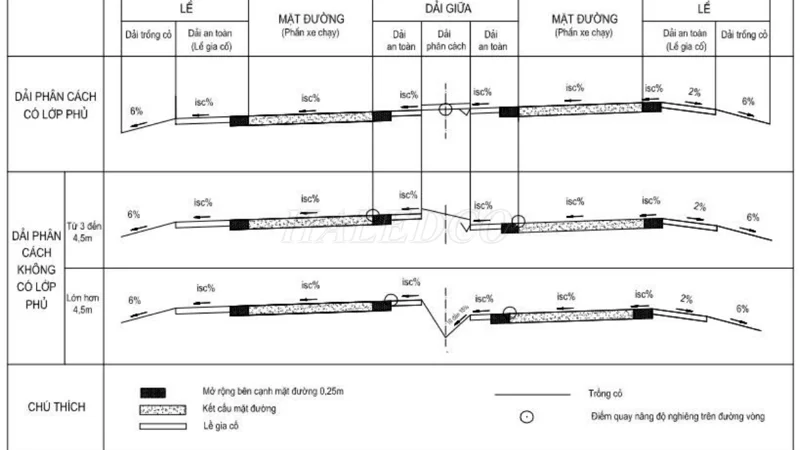

3.2. Mặt cắt ngang

Khái niệm: Mặt cắt ngang là hình dạng của đường cắt vuông góc với tim tuyến, thể hiện cấu tạo và kích thước các bộ phận của mặt đường.

Các thành phần chủ yếu:

• Mặt đường: Phần xe chạy, gồm các làn xe ô tô.
• Lề đường: Dải đất hai bên dùng cho xe khẩn cấp hoặc bảo trì.
• Rãnh thoát nước, taluy, dải phân cách, vỉa hè (đối với đô thị).

Yêu cầu thiết kế:

• Chiều rộng làn xe: Phụ thuộc cấp đường và tốc độ thiết kế (ví dụ: 3,5 m/làn cho đường cấp I–III).
• Độ dốc ngang: Đảm bảo thoát nước mặt đường (thường 2%–3% cho mặt đường nhựa).
• Cấu tạo hợp lý: Giữa các bộ phận (mặt đường, lề, rãnh, mái dốc) phải đảm bảo ổn định, thoát nước tốt và thuận tiện bảo trì.
• Cao độ nền đường: Phải cao hơn mực nước ngập hoặc nền yếu để tránh hư hỏng.

Ý nghĩa: Thiết kế mặt cắt ngang hợp lý giúp đảm bảo an toàn giao thông, thoát nước tốt, tăng tuổi thọ công trình và giảm chi phí bảo dưỡng.

3.3. Bình đồ và mặt cắt dọc

Bình đồ tuyến: Là hình chiếu của tuyến đường lên mặt phẳng nằm ngang, gồm đoạn thẳng và đường cong bằng.

• Đoạn thẳng: Cần đủ dài để đảm bảo tầm nhìn và thuận tiện chạy xe.
• Đường cong: Phải có bán kính cong tối thiểu phù hợp với tốc độ thiết kế (theo TCVN 4054:2005).
• Bố trí siêu cao tại các đường cong để chống trượt ngang.

Mặt cắt dọc tuyến: Là hình chiếu tuyến đường lên mặt phẳng đứng, thể hiện độ dốc dọc và đường cong đứng.

• Độ dốc dọc: Ảnh hưởng đến khả năng tăng tốc, phanh và tiêu hao nhiên liệu. Giới hạn theo cấp đường (ví dụ: đường cấp I ≤ 4%).
• Đường cong đứng: Giúp chuyển tiếp êm giữa các đoạn dốc, đảm bảo tầm nhìn và thoát nước.

Yêu cầu thiết kế tổng thể:

• Kết hợp hài hòa giữa bình đồ – trắc dọc – trắc ngang, tránh thay đổi đột ngột gây nguy hiểm.
• Tối ưu khối lượng đào đắp, tiết kiệm chi phí xây dựng.
• Đảm bảo tầm nhìn, khả năng thoát nước và mỹ quan của tuyến.

Ý nghĩa: Thiết kế hợp lý giúp xe chạy êm thuận, tiết kiệm năng lượng, giảm tai nạn và bảo đảm độ bền kết cấu đường.

3.4. An toàn và môi trường

An toàn giao thông

• Bố trí đầy đủ biển báo, vạch kẻ, hộ lan, gờ giảm tốc, hệ thống chiếu sáng.
• Thiết kế nút giao hợp lý, giảm xung đột dòng xe.
• Cấu tạo mặt đường phải chống trơn trượt, thoát nước nhanh.
• Đảm bảo lề đường, dải phân cách và tầm nhìn tại các điểm nguy hiểm.
• Tuân thủ các tiêu chuẩn về hộ lan an toàn (TCVN 10335:2014), biển báo (QCVN 41:2019/BGTVT).

Bảo vệ môi trường

• Giảm ồn, bụi và rung động bằng vật liệu, cây xanh, tường chắn.
• Bố trí hệ thống thoát nước, xử lý nước thải và thu gom rác.
• Hạn chế ảnh hưởng đến khu dân cư, ruộng vườn, hệ sinh thái.
• Trong quá trình thi công phải có biện pháp giảm thiểu ô nhiễm và hoàn trả mặt bằng sau xây dựng.

Ý nghĩa: Kết hợp chặt chẽ giữa an toàn giao thông và bảo vệ môi trường giúp tuyến đường hoạt động hiệu quả, bền vững, thân thiện với cộng đồng và cảnh quan tự nhiên.

4. Một số tiêu chuẩn thiết kế đường ô tô mới nhất

Trong những năm gần đây, Bộ Giao thông Vận tải và Bộ Khoa học & Công nghệ đã ban hành nhiều tiêu chuẩn, quy chuẩn kỹ thuật mới nhằm đồng bộ hóa, hiện đại hóa và nâng cao chất lượng thiết kế đường ô tô ở Việt Nam. Một số tiêu chuẩn quan trọng gồm:

4.1. Tiêu chuẩn khảo sát thiết kế đường ô tô – TCVN 11823:2017

• Ban hành bởi: Bộ Khoa học và Công nghệ.
• Phạm vi áp dụng: Hướng dẫn khảo sát địa hình, địa chất, khí tượng thủy văn và giao thông phục vụ thiết kế đường ô tô.
• Nội dung chính:
  • Quy định quy trình khảo sát, thu thập và xử lý số liệu trước khi thiết kế.
  • Hướng dẫn xác định địa hình, nền đất, mực nước ngầm, vật liệu xây dựng.
• Ý nghĩa: Giúp thiết kế chính xác, phù hợp thực tế, hạn chế sai sót và lãng phí trong xây dựng.

4.2. Tiêu chuẩn thiết kế đường ô tô – Phần nút giao – TCVN 12818:2019

• Ban hành bởi: Bộ Khoa học và Công nghệ.
• Phạm vi áp dụng: Áp dụng cho thiết kế các nút giao cùng mức và khác mức trên đường ô tô.
• Nội dung chính:
  • Quy định bán kính cong, tầm nhìn, độ dốc, làn rẽ, đảo giao thông, cầu vượt, hầm chui.
  • Đưa ra nguyên tắc tổ chức giao thông an toàn và thông suốt tại các nút giao.
• Ý nghĩa: Góp phần giảm xung đột, tránh ùn tắc và tai nạn giao thông.

4.3. Tiêu chuẩn thiết kế đường ô tô cao tốc – TCVN 5729:2012

• Ban hành bởi: Bộ Khoa học và Công nghệ.
• Phạm vi áp dụng: Thiết kế đường ô tô cao tốc hiện đại, lưu lượng lớn, tốc độ cao (≥ 80 km/h).
• Nội dung chính:
  • Yêu cầu về số làn xe, dải phân cách, làn dừng khẩn cấp, hàng rào an toàn, chiếu sáng, thoát nước.
  • Hướng dẫn tổ chức giao thông, hệ thống ra vào và công trình phụ trợ.
• Ý nghĩa: Đảm bảo an toàn, đồng bộ và hiệu quả khai thác cho mạng lưới cao tốc quốc gia.

4.4. Tiêu chuẩn thiết kế nền đường ô tô – TCVN 9436:2012

• Ban hành bởi: Bộ Khoa học và Công nghệ.
• Phạm vi áp dụng: Thiết kế và xử lý nền đường ô tô trên các loại địa hình và nền đất khác nhau.
• Nội dung chính:
  • Quy định cấu tạo, độ chặt, ổn định mái dốc, thoát nước và biện pháp xử lý đất yếu.
  • Hướng dẫn kiểm tra độ lún, độ ổn định và sức chịu tải của nền đường.
• Ý nghĩa: Đảm bảo nền đường bền vững, giảm lún, nứt và hư hỏng công trình.

Có thể khẳng định rằng, việc tuân thủ các tiêu chuẩn thiết kế đường ô tô là yếu tố then chốt để bảo đảm tính đồng bộ, an toàn và lâu dài của hệ thống giao thông đường bộ. Những tiêu chuẩn này không ngừng được cập nhật, hoàn thiện nhằm đáp ứng yêu cầu phát triển hạ tầng hiện đại và bền vững của đất nước. Do đó, các kỹ sư, nhà quản lý và đơn vị thi công cần nắm vững và áp dụng đúng đắn để mang lại hiệu quả cao nhất cho mỗi công trình giao thông.
