Tủ điện chiếu sáng ngoài trời thông minh-Giá Rẻ 2024
Tủ chiếu sáng đèn đường giúp bảo vệ và điều chỉnh các loại đèn sáng công cộng. Hãy tham khảo ngay nội dung bài viết dưới đây để có thêm thông tin về sản phẩm và danh sách các mẫu tủ chiếu sáng đang HOT nhất trên thị trường.

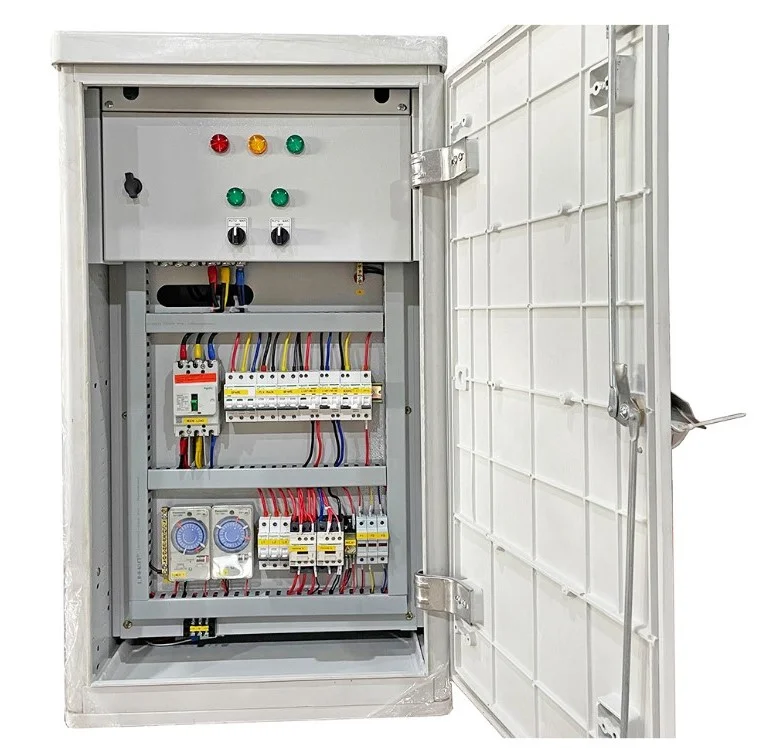

1. Tủ điện chiếu sáng là gì?
- Tủ điều khiển chiếu sáng hay còn gọi là tủ điện điều khiển chiếu sáng. sử dụng để tự động điều khiển các thiết bị chiếu sáng thông qua thiết bị đóng ngắt.
- Cơ chế hoạt động của tủ thông qua PLC và Timer hoặc chế độ điều khiển bằng tay.
- Hệ thống tủ được thiết kế theo mục đích sử dụng trong nhà hoặc ngoài trời

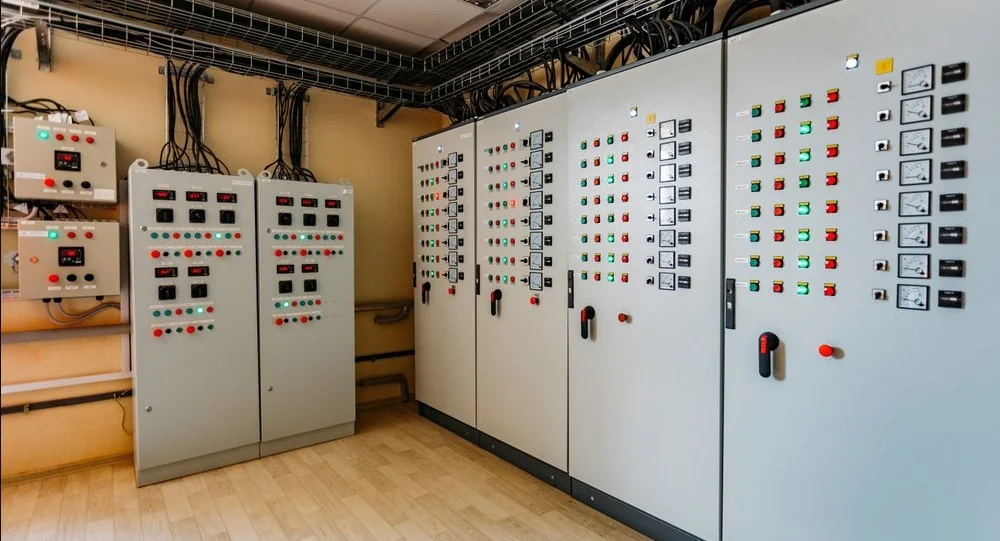

2. Cấu tạo hoạt động tủ điện chiếu sáng
Vỏ tủ điện
- Sản xuất và làm từ những nguyên liệu cao cấp giúp vỏ chống gỉ sét, chống truyền điện, chống chịu được các tác động xấu từ môi trường
- Giúp đảm bảo các thiết bị mà còn an toàn cho người dùng
Timer
- Là bộ phận điều khiển thời gian để thiết lập thời gian bật tắt các thiết bị
Thanh cái đồng
- Đóng vai trò kết nối các thiết bị điện khác với nhau từ đó giúp hệ thống chiếu sáng hoàn chỉnh nhất
Thiết bị đóng cắt MCCB
- Bộ phận có vai trò đóng ngắt mạch tổng và bảo vệ các linh kiện khác
- Đóng vai trò quan trọng trong trường hợp xảy ra sự cố
Đèn LED trong tủ điện
- Đèn đường LED là loại đèn phổ biến có công tắc ON/OFF
- Lắp đặt đèn LED công tắc ON/OFF giúp cho việc điều khiển trở nên dễ dàng và thuận tiện hơn
3. Sơ đồ nguyên lý tủ điều khiển chiếu sáng
Tự động on/off theo bộ truyền tải điện
- Tủ sẽ lắp đặt rơ le điều khiển và tự động các thiết bị chiếu sáng. Giúp tiết kiệm tối đa điện năng, công sức cho người sử dụng.
Nguyên lý hoạt động theo thời gian
- Theo nguyên lý này hệ thống ánh sáng sẽ tự động bật hoặc tắt theo chế độ cài đặt thời gian có sẵn ở trong máy.
- Các chế độ thời gian phổ thông của tủ chiếu sáng đường phố thường là:
- 6h – 18h >> đèn tắt
- 18h – 23h >> đèn sáng
- 23h – 6h sáng hôm sau >> 1/3 hệ thống đèn sáng

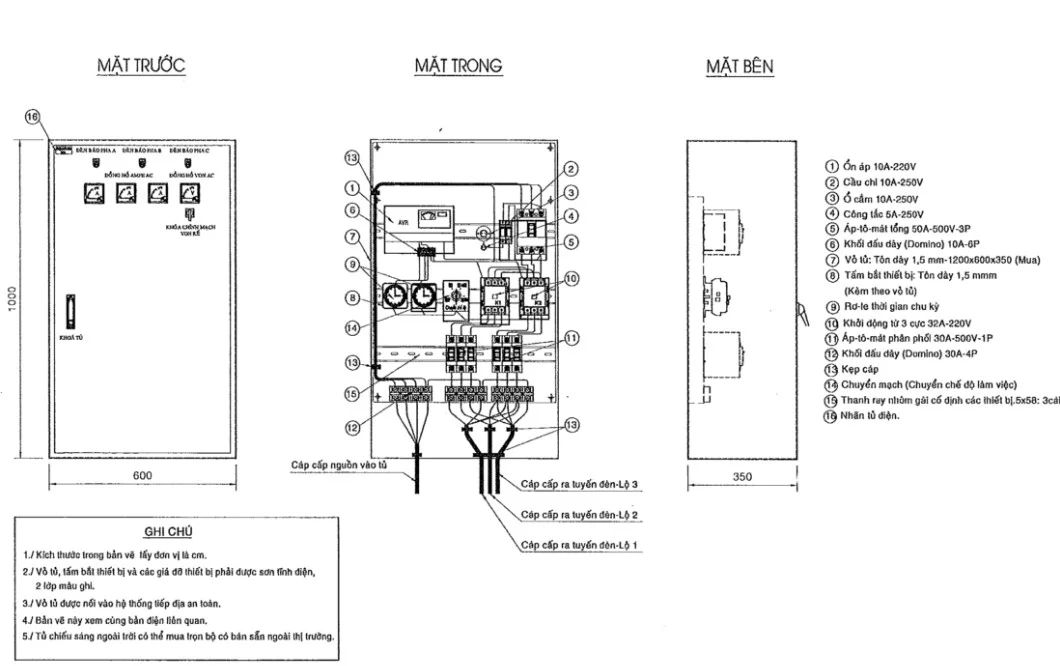

Bản vẽ tủ điện chiếu sáng ngoài trời
Bản vẽ sơ đồ nguyên lý tủ điện 3 pha
Tủ điện 3 pha bao gồm:
- Aptomat: Bảo vệ quá tải, ngắn mạch
- Contactor: Điều khiển đóng cắt mạch điện
- Rơle nhiệt, rơle điện áp: Bảo vệ quá tải, mất pha
- Biến áp: Điều chỉnh điện áp
- Đồng hồ đo: Đo các thông số điện

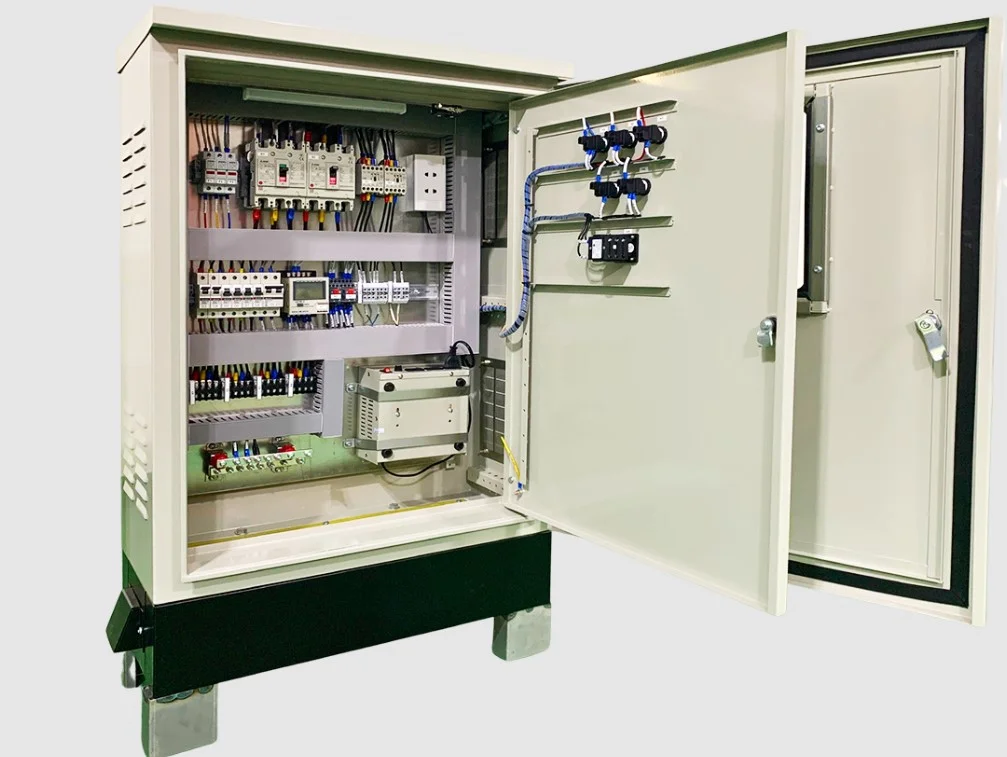

4. 3 mục đích chính sử dụng tủ điện chiếu sáng ngoài trời
4.1 Bảo vệ các thiết bị điện
- Tủ điện giúp hệ thống các thiết bị điện khỏi các tác động của môi trường bên ngoài: mưa, gió, bụi bẩn, côn trùng….
4.2 Tiết kiệm điện năng
- Tủ điện tích hợp hệ thống điều khiển thông minh, tiết kiệm điện và chi phí vận hành.
4.3 Thiết lập thời gian chiếu sáng đơn giản
- Thiết lập thời gian chiếu sáng, giúp đèn tự động bật tắt theo thời gian thiết lập hàng ngày mà không cần sự can thiệp của con người.
- Ngoài các ưu điểm trên, tủ điện chiếu sáng thiết kế hiện đại, sang trọng giúp tăng thêm tính thẩm mỹ cho không gian lắp đặt.
5. Review 7 mẫu tủ điện điều khiển chiếu sáng
Mẫu 1: Tủ điều khiển chiếu sáng đèn đường
- Tủ điều khiển chiếu sáng đèn đường chuyên sử dụng cho hệ thống chiếu sáng đường phố, đường nông thôn, đường cao tốc…
- Tủ thích hợp sử dụng cho cả đèn cao áp truyền thống, đèn đường LED và đèn đường năng lượng mặt trời…

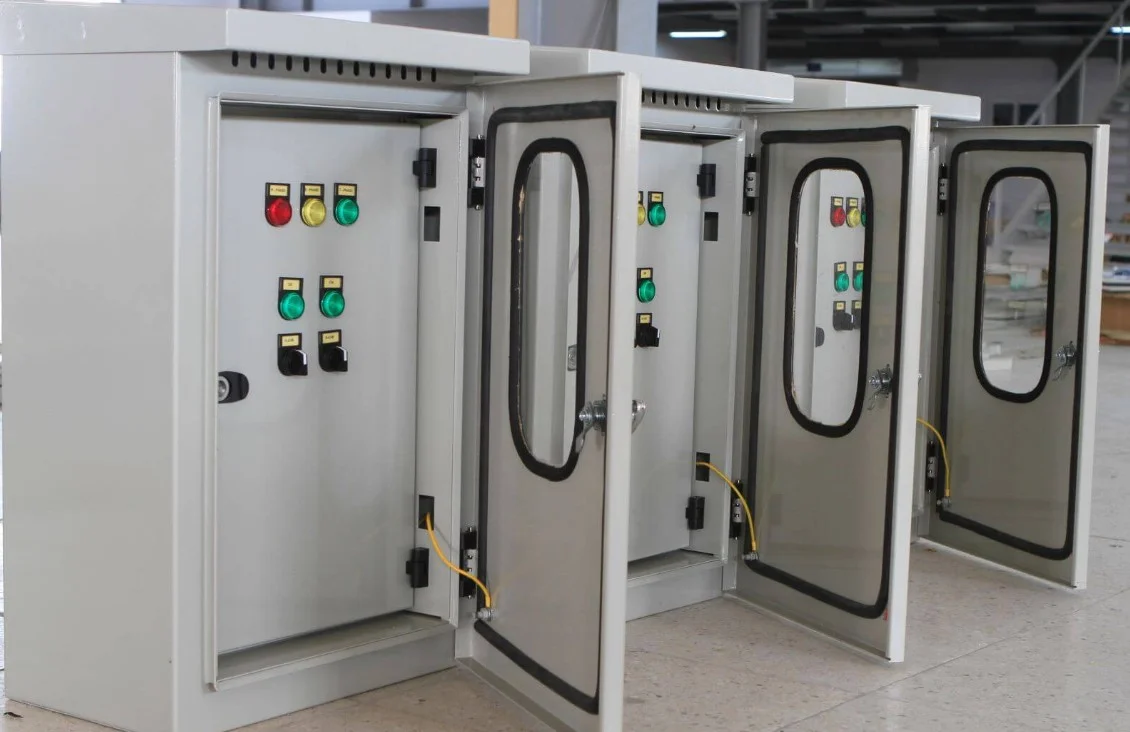

Mẫu 2: Tủ điều khiển chiếu sáng PLC
Thông số kỹ thuật
| Điện áp định mức | 1 pha 220VAC, 3 pha 380VAC |
| Dòng định mức | 10A ÷ 630A |
| Kích thước tủ | 1000 x 700 x 350mm |
| Cấp bảo vệ | IP54 (tủ điện ngoài trời ) / IP42 (tủ điện trong nhà) |
| Tiêu chuẩn lắp ráp | IEC 60439-1 |
Đặc điểm sản phẩm
- Mẫu tủ chiếu sáng này hoạt động nhờ điều khiển được lập trình nhờ sử dụng độ điều khiển trung tâm PLC thông qua các phím chức năng.
- Loại tủ này có ưu điểm là chi phí đầu tư không lớn; có thể điều chỉnh linh hoạt phụ thuộc vào công suất bóng đèn và thời gian hoạt động. Tủ PLC cho phép điều khiển nhiều cụm đèn có chế độ hoạt động riêng; các loại đèn nhiều màu sắc hoặc là tự động thay đổi chế độ sáng theo mùa.
- Tủ phân phối cho phép người dùng điều khiển các hệ thống đèn trang trí và chiếu sáng ở các chế độ khác nhau cả bằng tay và điều khiển tự động.
- Tuy nhiên điểm yếu của loại đèn này là cần có hỗ trợ kỹ thuật và chuyên môn tốt khi thi công, lắp đặt và không thể điều khiển từ xa.
- Kích thước của tủ phân phối lắp công tơ là 1000 x 600 x 300mm. Chúng được sử dụng cho các hệ thống đèn chiếu ngoài trời như đường phố; công viên; quảng trường và khu vực công cộng.
- Tủ được bảo vệ an toàn nhờ aptomat và cầu chì; đảm bảo cho quá trình chiếu sáng không bị cháy chập, gây nguy hiểm đến người xung quanh.
- Khi tủ đèn điện bắt đầu được bật thì điện áp đầu vào là 220V; sau một khoảng thời gian đến khi lượng người qua lại ít thì mức điện áp sẽ được giảm dần, từ từ đến một mức nhất định. Việc này sẽ đảm bảo an toàn tầm nhìn cho người tham gia giao thông lại vừa tiết kiệm một khoản lớn điện năng cho nước nhà. Tủ nên sử dụng với hệ thống đèn đường LED 50w

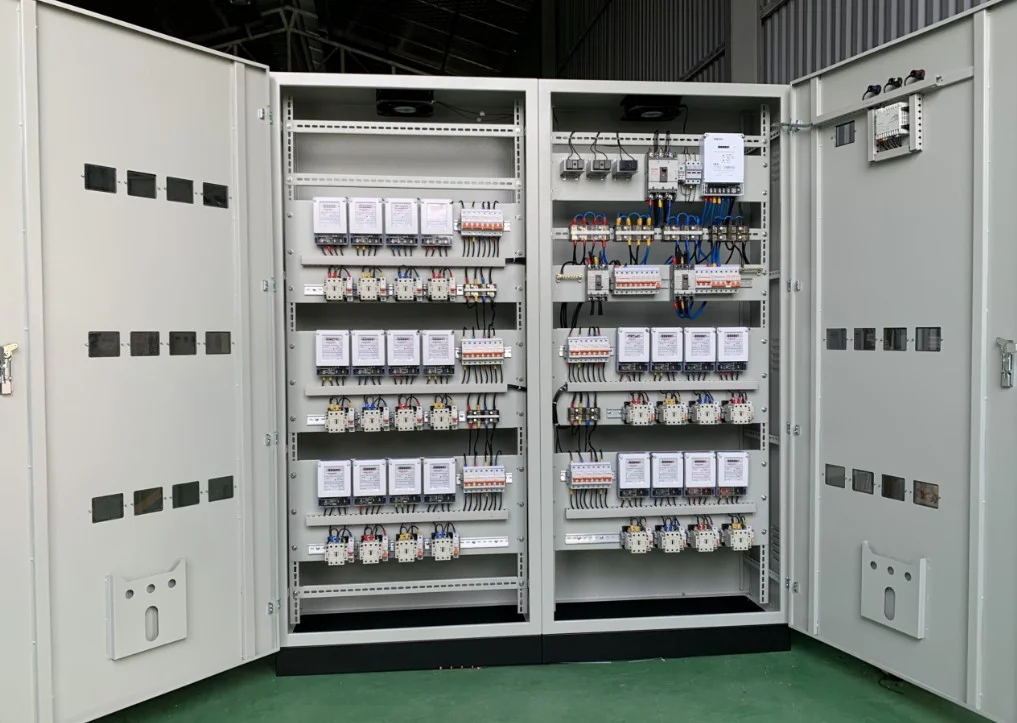

Mẫu 3: Tủ điện chiếu sáng Timer
Thông số kỹ thuật
| Điện áp định mức | 1 pha 220VAC, 3 pha 380VAC |
| Dòng định mức | 10A ÷ 630A |
| Kích thước tủ | 1000 x 700 x 350mm |
| Cấp bảo vệ | Tủ điện ngoài trời có IP54Tủ điện trong nhà có IP42 |
| Tiêu chuẩn lắp ráp | IEC 60439-1 |
Đặc điểm sản phẩm
- Tủ điều khiển Timer giúp tăng tuổi thọ của các bóng đèn LED; giảm độ sáng của đèn trong những trường hợp cần thiết mà không gây hiện tượng chiếu sáng nấc thang, giúp cải thiện chất lượng ánh sáng.
- Có thể tự động bật và tắt theo chương trình đã cài đặt; thay đổi linh hoạt thời gian theo mùa, theo tuần hoặc theo ngày.
- Tùy thuộc vào nhu cầu sử dụng mà cài đặt này có thể thay đổi. Ví dụ như điều chỉnh từ 6h-18h là tắt toàn bộ bóng đèn; từ 18h-22h bật 100% đèn chiếu; từ 22h-6h tắt 2/3 số đèn theo từng vị trí và khoảng cách nhất định, đèn sáng chỉ duy trì 60% công suất định mức để tiết kiệm điện.
- Bộ điều khiển có tính năng rộng, giám sát và điều khiển tại trung tâm điều khiển thông qua phần mềm cài đặt Rạng Đông. Ngoài ra, bộ Timer còn có màn hình LCD trực quan; giúp quan sát dễ dàng và đóng ngắt linh hoạt theo thực tế.
- Tuy nhiên, khoảng cách từ tủ điện đến cột đèn xa nhất không được vượt quá 1km. Khi sử dụng không cần có thêm dây điều khiển. Vì tủ điều khiển chiếu sáng đèn đường Timer có khả năng cấp điện cho các đèn cũ. Mặt khác, tủ này không cho phép cài đặt chế độ điều khiển phức tạp; đồng thời không thể điều khiển từ xa và không thể điều khiển nhiều cụm đèn có hoạt động khác nhau.
- Tủ điều khiển Timer thường được áp dụng cho hệ thống chiếu sáng đường cao tốc áp dụng với đèn chiếu sáng đường phố công suất lớn. Điển hình như đèn đường LED 250w

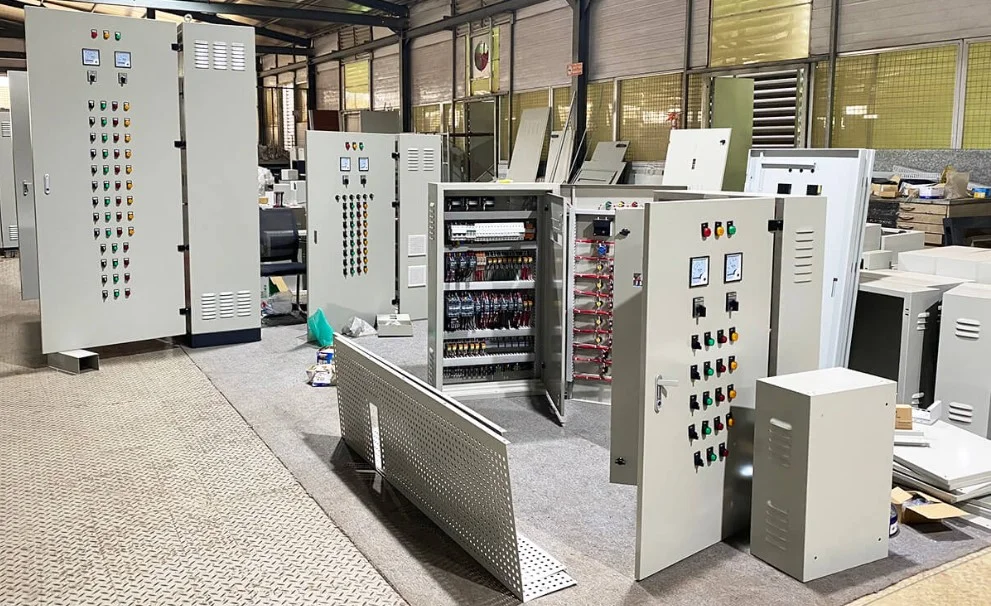

Mẫu 4 : Tủ điện chiếu sáng thông minh
- Tủ chiếu sáng này sử dụng vi điều khiển và các bộ cảm biến thông minh
- Ứng dụng các hệ thống chiếu sáng thông minh, hiện đại hiện nay
- Qua việc đo lường các chỉ số về độ sáng, trời mưa/sương mù, cảm biến có người,.. và những thông số do người dùng cài đặt thì tủ sẽ tự động điều khiển bật/tắt đèn và có cường độ chiếu sáng phù hợp nhất
- Tủ sẽ được thiết kế theo 2 chế độ là tự động hoặc điều khiển bằng tay
- Được tích hợp các cảm biến thông minh bảo vệ khi quá tải và ngắn mạch
- Thiết kế đạt tiêu chuẩn chống nước có thể lắp đặt ở ngoài trời

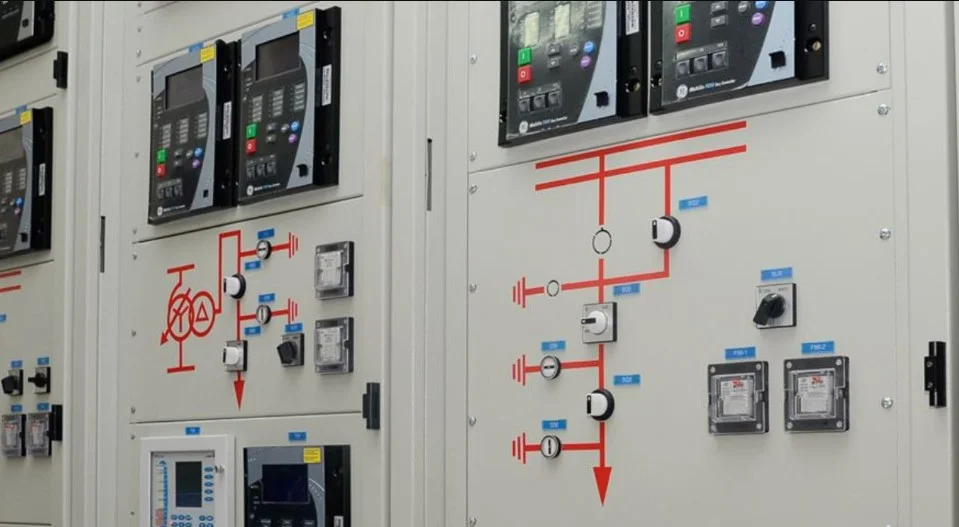

Mẫu 5: Tủ điện chiếu sáng chống cháy
Thông số kỹ thuật
| Kích thước | Tùy chỉnh |
| Điện áp | AC220V/380V |
| Cấp bảo vệ | IP65 |
| Dấu hiệu chống cháy nổ | EXDEIIBT4/T5/T6 EXDEIICT4/T5/T6 DIPA20 T4/T5/T6 |
Đặc điểm sản phẩm
- Tủ thiết kế đầy đủ các phụ kiện chống cháy nổ.
- Tủ thích hợp sử dụng trong các môi trường dễ có khả năng cháy nổ như: hầm mỏ, khu vực khí gas, thuốc nổ, nhà máy sơ…
Mẫu 6: Tủ điện chiếu sáng đường truyền thống
Thông số kỹ thuật
| Công suất tiêu thụ | 5W |
| Điện áp/ Tần số | 380VAC (3 pha)/ 50Hz |
| Bộ bảo vệ chống xung sét lan truyền | 20kA |
| Vật liệu tôn làm tủ dày | 1,5mm |
| Kích thước (CxRxS) | 800x600x350 mm |
| Cấp độ bảo vệ | IP54 |
Đặc điểm sản phẩm
- Tủ điện chiếu sáng ngoài trời dùng để chiếu sáng các khu vực công cộng, các khu vực ngoài trời, vẫn là sử dụng PLC làm bộ điều khiển trung tâm. Tuy nhiên có thêm các module truyền thông và các phần mềm giám sát điều chỉnh từ trung tâm điều hành.
- Tủ điều khiển tự động được làm việc theo một quy trình cố định. Được con người cài đặt trước thông qua hệ thống máy tính và internet. Vì thế chi phí lắp đặt loại tủ chiếu này thường cao.
- Dòng điện định mức sẽ dao động trong khoảng 20-200; trong suốt thời gian hoạt động, tủ chiếu sáng truyền thông luôn có bảo vệ quá tải và ngắn mạch. Vì thế nên an toàn tuyệt đối cho người xung quanh.
- Cụ thể như sau’; ở chế độ buổi tối thì cả 3 công tắc tơ đều có điện cho nên tất cả đèn được bật. Chế độ đêm khuya cho phép chỉ công tắc K1 có điện còn K2 thì mất điện, dẫn đến 1/3 lượng đèn sẽ sáng. Cuối cùng là chế độ ban ngày thì cả 3 công tắc đều tắt dẫn đến toàn bộ đèn chiếu cũng tắt.
6. Bảng giá tủ điều khiển chiếu sáng
Giá tủ điều khiển chiếu sáng theo chức năng
| Sản phẩm | Giá bán (vnđ) |
| Tủ đèn đường vỏ composite | 18.820.000 |
| Tủ đèn đường PLC | 18.000.000 |
| Tủ đèn chiếu sáng Timer | 17.500.000 |
| Tủ điện điều khiển chiếu sáng công nghiệp | 15.000.000 – 19.000.000 |
| Tủ điều khiển chiếu sáng ATS | 15,800,000 |
| Tủ điều khiển chiếu sáng 3 pha | 16,000,000 |
- Bảng giá mang tính chất tham khảo; trên thực tế bảng giá sẽ có sự thay đổi theo từng thời điểm, số lượng đơn hàng.
Giá tủ điện điều khiển chiếu sáng theo thương hiệu
| Loại tủ | Giá bán (vnđ) |
| Tủ TMT điều khiển chiếu sáng | 18,820,000 |
| Tủ tôn điều khiển đèn đường Rạng Đông | 20,450,000 |
| Tủ điện điều khiển chiếu sáng Samsung | 15,800,000 |
| Tủ điện điều khiển chiếu sáng Philips | 16,000,000 |

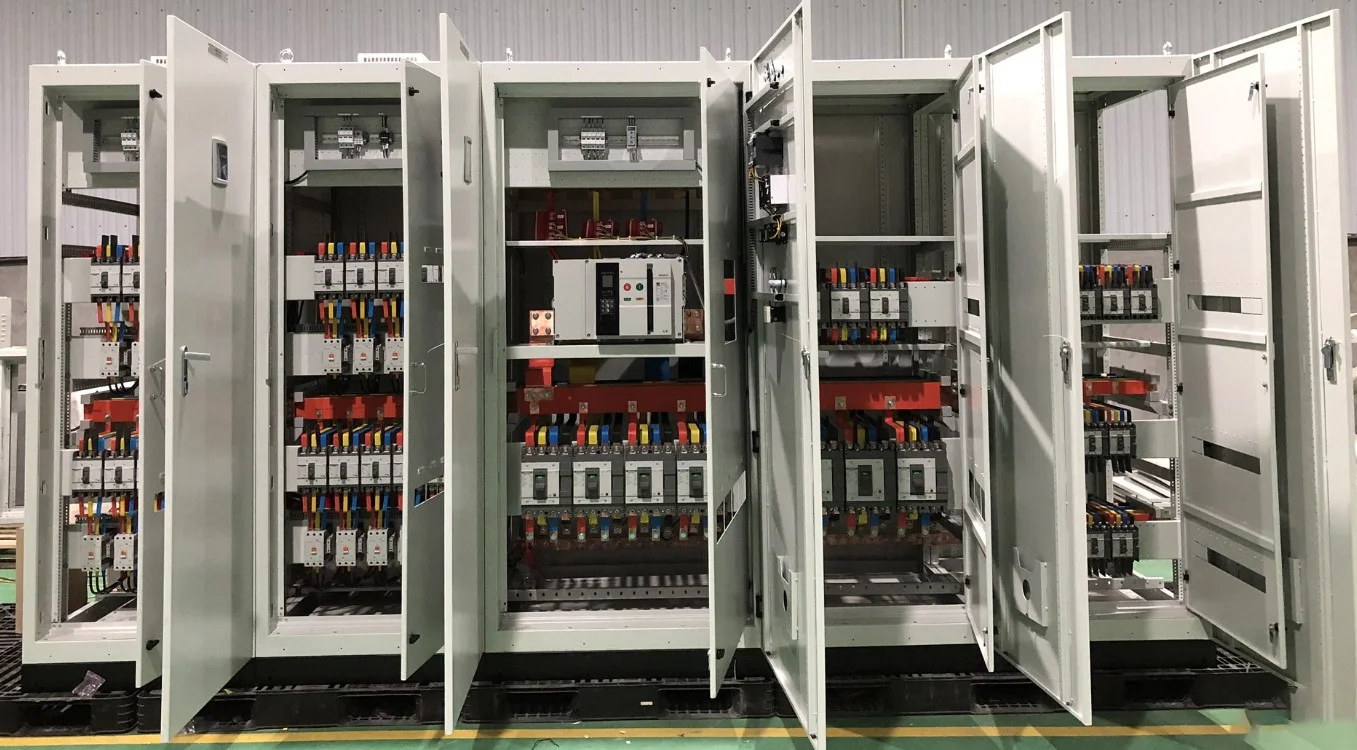

7. 6 bước lắp tủ điện chiếu sáng
Lắp tủ điện công nghiệp gồm có 6 bước cụ thể:
- Bước 1: Tính toán thông số kỹ thuật để lựa chọn những thiết bị cần thiết
- Bước 2: Vẽ sơ đồ bố trí thiết bị điện và nguyên lý hoạt động trước khi tiến hành đấu điện
- Bước 3: Tiến hành gia công và lắp đặt vỏ kĩ lưỡng
- Bước 4: Sắp xếp các thiết bị bên trong tủ điện đúng vị trí
- Bước 5: Đấu dây dẫn trong tủ điện chính xác
- Bước 6: Cấp nguồn và chạy không tải
8. Hướng dẫn bảo trì tủ điện chiếu sáng an toàn
- Bước 1: Tắt nguồn điện
- Bước 2: Kiểm tra các thiết bị điện có bị hỏng hay không.
- Bước 3: Làm sạch tủ điện chiếu sáng.
- Bước 4: Kiểm tra các mối đấu dây điện có phần nào bị lỏng không thì siết chặt lại.
- Bước 5: Bật nguồn điện của hệ thống chiếu sáng.
Trên đây là tất cả mọi thông tin liên quan đến tủ điện chiếu sáng. Hy vọng thông qua nội dung bài viết Bạn sẽ hiểu hơn về sản phẩm và lựa chọn được mẫu tủ chiếu sáng phù hợp với mục đích sử dụng của mình.
Tác giả Lê Văn Quỳnh Haledco
