Đèn LED âm trần là gì? Đặc điểm cấu tạo đèn âm trần

Đèn LED downlight âm trần ngày càng được ưa chuộng trong chiếu sáng hiện đại. Bạn có thắc mắc đèn âm trần là gì? Cấu tạo của đèn LED âm trần gồm những bộ phận nào? Hãy cùng HALEDCO tìm hiểu chi tiết trong nội dung bài viết dưới đây.

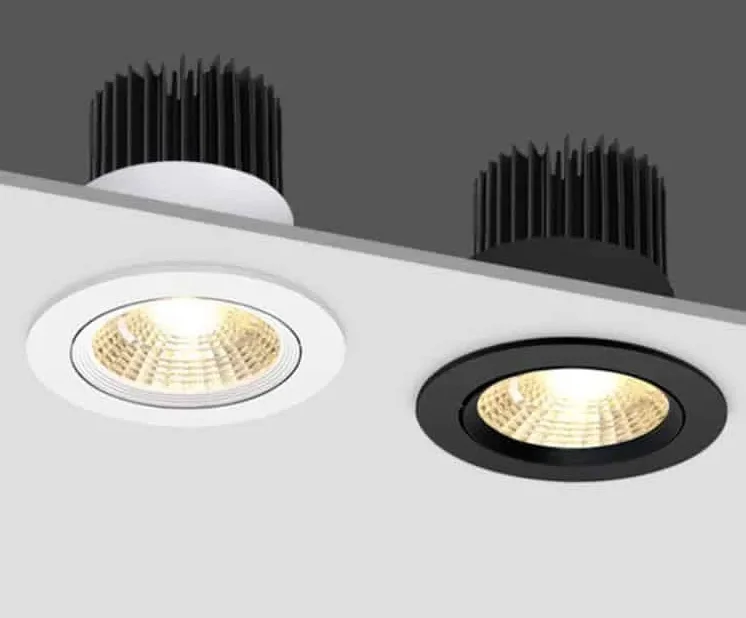

1. Đèn LED âm trần là gì?

Đèn LED âm trần hay còn gọi là đèn downlight, là loại đèn được lắp đặt chìm vào trần nhà. Trong đó phần thân đèn được lắp giấu gọn trong kết cấu trần, chỉ để lộ bề mặt phát sáng. Đây là một dòng đèn LED được sử dụng phổ biến trong chiếu sáng nội thất hiện đại nhờ thiết kế gọn nhẹ, tiết kiệm điện, có tính thẩm mỹ cao.

Đèn LED âm trần có 3 loại phổ biến:

• Đèn âm trần siêu mỏng
• Đèn âm trần tán quang
• Đèn âm trần spotlight chiếu rọi.

Trong đó, đèn có thiết kế kiểu dáng tròn, vuông, mắt ếch, mắt trâu, loại 2 bóng và 3 bóng hình chữ nhật. Hiện nay còn có đèn tuýp LED âm trần – một biến thể của đèn âm trần nhưng có hình dạng thanh dài. Dòng đèn này tạo ra ánh sáng tuyến tính, giúp giảm bóng đổ và tăng độ đồng đều ánh sáng trong các không gian dài như hành lang, văn phòng, siêu thị hoặc nhà xưởng.

>>> Xem thêm: Phân biệt đèn Downlight với đèn Spotlight

2. Cấu tạo của đèn LED âm trần phổ biến

Dù là đèn LED âm trần đế dày, đế mỏng hay đèn âm trần panel thì tất cả chúng đều sẽ có điểm chung về mặt cấu tạo cơ bản. Đèn gồm các bộ phận sau:

2.1. Bộ phận chip LED

Chip LED là linh kiện quan trọng nhất trong cấu tạo đèn LED âm trần, có nhiệm vụ chuyển đổi điện năng thành quang năng để tạo ra ánh sáng. Chất lượng chip LED ảnh hưởng trực tiếp đến quang thông, hiệu suất phát sáng, chỉ số hoàn màu (CRI) và tuổi thọ của đèn.

Hiện nay, đèn LED âm trần thường sử dụng hai dòng chip phổ biến:

• Chip LED SMD: Được bố trí thành nhiều điểm sáng trên bảng mạch, cho ánh sáng phân bố rộng và đồng đều. Thường sử dụng trong đèn LED âm trần tán quang và đèn Panel.
• Chip LED COB: Gồm nhiều chip LED nhỏ được tích hợp trên cùng một bề mặt, tạo nguồn sáng tập trung, cường độ cao. Thường được sử dụng trong đèn LED âm trần chiếu điểm.

Khi lựa chọn đèn, nên quan tâm đến nguồn gốc chip LED, hiệu suất phát sáng và chỉ số hoàn màu thay vì chỉ dựa vào công suất.

2.2. Bộ phận nguồn LED (Driver)

Driver LED là bộ phận có nhiệm vụ chuyển đổi điện áp xoay chiều AC từ lưới điện thành dòng điện phù hợp với yêu cầu hoạt động của chip LED. Bộ nguồn giúp duy trì dòng điện ổn định, hạn chế hiện tượng nhấp nháy và bảo vệ chip LED trước những biến động điện áp trong giới hạn thiết kế.

Một bộ Driver chất lượng cần đáp ứng các yêu cầu:

• Chuyển đổi điện áp và điều chỉnh dòng điện phù hợp với chip LED.
• Duy trì nguồn cấp ổn định, hạn chế nhấp nháy ánh sáng.
• Có các cơ chế bảo vệ phù hợp như quá dòng, quá áp hoặc quá nhiệt.
• Hoạt động tương thích với công suất và thiết kế của đèn.

Nếu bạn có nghe tới tăng phô đèn LED âm trần thì đây chính là bộ phận thường được gọi là “tăng phô”. Nó đóng vai trò cực kỳ quan trọng trong việc điều khiển dòng điện và bảo vệ chip LED khỏi quá tải.

2.3. Hệ thống tản nhiệt

Trong quá trình phát sáng, chip LED vẫn sinh ra nhiệt. Nếu nhiệt lượng không được giải phóng hiệu quả, nhiệt độ linh kiện tăng cao có thể làm suy giảm quang thông, giảm tuổi thọ chip và ảnh hưởng đến hoạt động của Driver.

Hệ thống tản nhiệt thường được chế tạo từ nhôm hoặc hợp kim nhôm nhờ khả năng dẫn nhiệt tốt. Tùy thiết kế, bộ phận này có thể gồm đế nhôm, các cánh tản nhiệt hoặc khối nhôm đúc phía sau chip LED.

Một số đặc điểm cần quan tâm:

• Chất liệu có khả năng dẫn nhiệt tốt.
• Bề mặt tiếp xúc với bảng mạch LED được thiết kế phù hợp để truyền nhiệt.
• Kết cấu tản nhiệt đủ diện tích để giải phóng nhiệt lượng.
• Không gian lắp đặt cần đảm bảo khoảng hở theo yêu cầu của nhà sản xuất.

Hệ thống tản nhiệt được thiết kế tốt giúp đèn LED âm trần duy trì hiệu suất chiếu sáng và hoạt động bền bỉ hơn.

2.4. Vỏ đèn - bộ phận bảo vệ đèn âm trần

Vỏ đèn LED âm trần là phần khung bên ngoài có nhiệm vụ bảo vệ các linh kiện bên trong, giữ cố định kết cấu và hỗ trợ quá trình tản nhiệt. Bộ phận này thường được sản xuất từ hợp kim nhôm, thép hoặc nhựa kỹ thuật tùy phân khúc và thiết kế sản phẩm.

Trong đó:

• Vỏ nhôm: Có khả năng dẫn nhiệt tốt, kết cấu chắc chắn, thường được sử dụng ở các dòng đèn cần tản nhiệt hiệu quả.
• Vỏ thép: Có độ cứng và khả năng chịu lực tốt, thường xuất hiện ở một số kết cấu thân đèn.
• Vỏ nhựa kỹ thuật: Có trọng lượng nhẹ, dễ tạo hình và thường được sử dụng ở các bộ phận không yêu cầu tản nhiệt trực tiếp.

Ngoài khả năng bảo vệ, vỏ đèn còn ảnh hưởng đến độ bền, trọng lượng và tính thẩm mỹ của sản phẩm. Lưu ý, khả năng chống bụi và chống nước của đèn phụ thuộc vào thiết kế tổng thể, gioăng kín và cấp bảo vệ IP, không chỉ phụ thuộc vào vật liệu vỏ.

2.5. Bộ phận mặt đèn

Mặt đèn là bộ phận nằm ở phía trước của đèn LED âm trần, nơi ánh sáng phát ra ngoài không gian. Bộ phận này có thể được làm từ nhựa PC, mica hoặc kính tùy theo thiết kế sản phẩm.

Mặt đèn thường có hai dạng chính:

• Mặt tán quang: Giúp khuếch tán ánh sáng từ chip LED, giảm hiện tượng lộ điểm sáng và tạo ánh sáng đồng đều hơn.
• Mặt trong suốt: Cho phép ánh sáng truyền qua trực tiếp, thường được kết hợp với thấu kính hoặc chóa phản quang để điều chỉnh hướng chiếu.

Ngoài chức năng bảo vệ linh kiện quang học bên trong, mặt đèn còn ảnh hưởng đến khả năng truyền sáng, mức độ chói và vẻ ngoài của sản phẩm. Vì vậy, cần lựa chọn vật liệu có độ truyền sáng tốt, ít ngả màu và phù hợp với mục đích chiếu sáng.

2.6. Kính lọc, chóa phản quang

• Một số loại đèn có kính lọc hoặc chóa đèn âm trần để thay đổi màu sắc và hướng ánh sáng (ví dụ: ánh sáng vàng, ánh sáng xanh,...).

Tùy từng thiết kế, đèn có thể sử dụng một trong hai hoặc kết hợp cả hai bộ phận:

• Thấu kính: Có nhiệm vụ khúc xạ và định hướng ánh sáng, giúp tạo góc chiếu phù hợp. Thường được sử dụng trong các dòng đèn âm trần chiếu điểm.
• Chóa phản quang: Có bề mặt phản xạ ánh sáng, giúp điều chỉnh và phân phối ánh sáng theo hướng mong muốn, hạn chế thất thoát quang thông.

Ở một số dòng đèn LED âm trần tán quang, nhà sản xuất sử dụng tấm dẫn sáng hoặc tấm khuếch tán thay cho hệ thống thấu kính và chóa phản quang truyền thống.

Việc thiết kế bộ phận quang học phù hợp giúp đèn đạt hiệu quả chiếu sáng tốt hơn, hạn chế chói và tạo vùng sáng đáp ứng nhu cầu sử dụng.

2.7. Tai cài giúp gắn đèn âm trần dễ dàng

• Tai cài giúp cố định đèn vào trần nhà. Tai cài có thể được làm bằng kim loại hoặc nhựa.
• Phần tai cài được thiết kế lò xo có thể lắp đặt linh hoạt, dễ tháo lắp và đảm bảo tính thẩm mỹ.

Khi lắp đặt, bạn cần xác định chính xác kích thước khoét lỗ đèn âm trần để tai cài có thể giữ đèn chắc chắn và đảm bảo tính thẩm mỹ cho trần nhà.

Lưu ý: Cấu tạo cụ thể của từng dòng đèn LED âm trần có thể thay đổi. Bạn có thể tìm hiểu chi tiết hơn về cấu tạo đèn LED âm trần theo từng loại.

3. Điểm khác biệt về cấu tạo từng loại đèn LED âm trần

Mặc dù đều là đèn LED âm trần, nhưng đèn âm trần loại đế dày, đế mỏng hoặc panel lại có những điểm khác biệt đáng kể trong cấu tạo, ảnh hưởng trực tiếp đến hiệu suất chiếu sáng, khả năng tản nhiệt và ứng dụng thực tế.

3.1. Khác biệt cấu tạo đèn LED âm trần đế dày

Đèn LED âm trần đế dày là loại đèn phổ biến hơn, nổi bật với phần thân đèn phía sau có độ dày đáng kể. Đèn âm trần đế dày gồm các loại đèn âm trần spotlight, âm trần mắt trâu, đèn âm trần mắt ếch, đèn âm trần đôi, âm trần 3 bóng.

Đèn âm trần đế dày ngoài các bộ phận chung thì đèn có thiết kế khác biệt đôi chút:

• Bộ tản nhiệt: Đây là điểm khác biệt lớn nhất. Phần đế dày được thiết kế chủ yếu để làm bộ tản nhiệt cho chip LED. Thường được làm từ nhôm đúc nguyên khối hoặc hợp kim nhôm chất lượng cao, có nhiều cánh tản nhiệt dày và sâu. Thiết kế này giúp diện tích tiếp xúc với không khí lớn, tối ưu khả năng thoát nhiệt từ chip LED, từ đó kéo dài tuổi thọ của đèn và đảm bảo hiệu suất chiếu sáng ổn định trong thời gian dài.
• Chip LED: Thường được gắn trực tiếp trên một bảng mạch in (PCB) ở mặt đáy đèn, giúp ánh sáng chiếu thẳng xuống và tập trung hơn.
• Đèn có thêm mặt nhựa tán quang giúp tán xạ ánh sáng đều hơn. Ở một số khác sẽ trang bị chóa phản quang hoặc thấu kính hội tụ.

Tham khảo ngay: Nên mua đèn LED âm trần loại nào tốt?

3.2. Khác biệt cấu tạo đèn LED âm trần siêu mỏng

Đèn LED âm trần đế mỏng (hay đèn LED âm trần siêu mỏng) là một giải pháp thiết kế mới hơn, ra đời để khắc phục hạn chế về không gian trần hẹp.

• Bộ tản nhiệt: Thay vì một khối đế dày, bộ tản nhiệt của đèn đế mỏng được thiết kế thành các rãnh hoặc gân nổi mỏng ở tấm đáy.
• Chip LED: Chip LED cũng được gắn trên PCB, nhưng cách bố trí xung quanh tấm tán quang để ánh sáng đồng đều hơn.

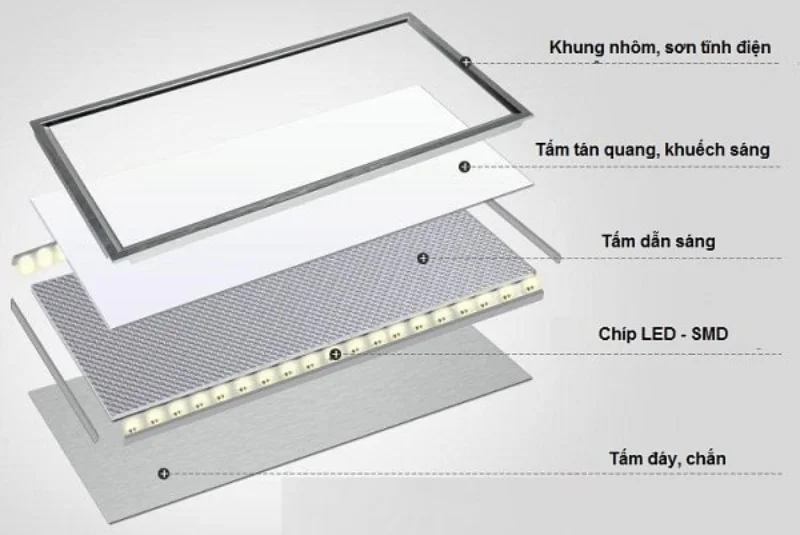

3.3. Khác biệt trong cấu tạo đèn LED âm trần panel

Đèn LED âm trần Panel là một loại đèn khác biệt đáng kể về cấu tạo và nguyên lý chiếu sáng so với hai loại trên, mang đến ánh sáng dạng tấm phẳng.

• Vị trí chip LED: Khác với đèn downlight truyền thống (đế dày/mỏng) có chip LED đặt ở đáy chiếu thẳng, đèn LED âm trần Panel có các chip LED được bố trí dọc theo các cạnh (viền) của khung đèn.
• Tấm dẫn sáng (Light Guide Plate - LGP): Đây là thành phần đặc trưng và quan trọng của đèn Panel. Ánh sáng từ các chip LED ở cạnh sẽ đi vào tấm dẫn sáng (thường làm từ Acrylic hoặc PMMA cao cấp). Tấm LGP có các chấm hoặc hoa văn đặc biệt giúp phân tán và dẫn ánh sáng đều khắp bề mặt tấm, chuyển đổi nguồn sáng điểm thành nguồn sáng phẳng.
• Tấm tán quang (Diffuser): Nằm phía ngoài cùng, giúp khuếch tán ánh sáng thêm một lần nữa, làm mềm mại và loại bỏ chói lóa, đảm bảo ánh sáng phát ra đồng đều trên toàn bộ bề mặt đèn.

4. Nguyên lý hoạt động của đèn âm trần

Đèn LED âm trần hoạt động dựa trên nguyên lý chuyển đổi điện năng thành quang năng thông qua chip LED. Khi cấp điện, bộ nguồn Driver có nhiệm vụ chuyển đổi và điều chỉnh dòng điện phù hợp để chip LED phát sáng. Ánh sáng sau đó đi qua hệ thống thấu kính, chóa phản quang hoặc mặt tán quang để phân bố đều hoặc tập trung theo thiết kế của đèn.

Quá trình hoạt động của đèn LED âm trần diễn ra theo 4 bước:

Bước 1: Tiếp nhận nguồn điện

Khi bật công tắc, điện xoay chiều AC từ lưới điện được cấp đến bộ nguồn Driver của đèn LED âm trần.

Bước 2: Driver chuyển đổi và ổn định dòng điện

Driver chuyển đổi điện áp AC thành nguồn điện phù hợp với yêu cầu hoạt động của chip LED, đồng thời kiểm soát dòng điện để đèn hoạt động ổn định, hạn chế hiện tượng nhấp nháy do nguồn cấp không phù hợp.

Bước 3: Chip LED phát sáng

Dòng điện sau khi được điều chỉnh sẽ cấp đến chip LED. Tại đây, các linh kiện bán dẫn chuyển đổi điện năng thành ánh sáng thông qua hiện tượng phát quang điện. Đây là bước tạo ra nguồn sáng chính của đèn.

Bước 4: Phân bố ánh sáng và tản nhiệt

Ánh sáng từ chip LED đi qua thấu kính, chóa phản quang hoặc tấm tán quang tùy cấu tạo từng loại đèn, giúp điều chỉnh góc chiếu và phân bố ánh sáng phù hợp. Đồng thời, nhiệt lượng phát sinh trong quá trình hoạt động được truyền đến hệ thống tản nhiệt để giải phóng ra môi trường, giúp duy trì hiệu suất và tuổi thọ đèn.

5. Cách nhận biết đèn LED âm trần chất lượng

Để chọn được đèn LED âm trần bền và chiếu sáng tốt, người mua nên kiểm tra các yếu tố sau:

• Chip LED: Có nguồn gốc rõ ràng, hiệu suất phát sáng tốt, CRI phù hợp với nhu cầu sử dụng.
• Driver: Hoạt động ổn định, hạn chế nhấp nháy và có khả năng bảo vệ linh kiện.
• Vỏ và tản nhiệt: Ưu tiên thân nhôm chắc chắn, thiết kế tản nhiệt hiệu quả.
• Mặt đèn: Ánh sáng phân bố đồng đều, hạn chế chói và không có hiện tượng nhấp nháy bất thường.
• Thông số kỹ thuật: Kiểm tra công suất, quang thông, CRI, nhiệt độ màu và thời hạn bảo hành.

Bên cạnh chất lượng linh kiện, nên chọn sản phẩm từ thương hiệu uy tín, có thông tin kỹ thuật và chính sách bảo hành minh bạch. Vậy nên mua đèn LED âm trần ở đâu để đảm bảo chất lượng? HALEDCO là một địa chỉ người mua có thể tham khảo.

6. Mua đèn LED âm trần HALEDCO chất lượng, giá tốt

HALEDCO là đơn vị chuyên sản xuất và cung cấp các dòng đèn LED âm trần chất lượng cao, đáp ứng đa dạng nhu cầu chiếu sáng từ dân dụng đến dự án. Với 15 năm hoạt động trong lĩnh vực, HALEDCO mang đến cho khách hàng giải pháp tối ưu về hiệu suất, độ bền và chi phí.

• Các sản phẩm đèn LED âm trần tại HALEDCO được thiết kế hiện đại, sử dụng linh kiện nhập khẩu từ các thương hiệu lớn. Có thể kể đến Cree, Bridgelux, Osram, Philips, Samsung, inventronic, Meanwell và Done. Đạt các tiêu chuẩn chất lượng TCVN 8781:2015 (IEC 62031:2014), ISO 14001:2015.
• Khả năng tiết kiệm điện lên đến 50-70% so với các loại đèn truyền thống, tuổi thọ đèn kéo dài lên tới 30000 giờ.
• Cam kết bảo hành 2 năm, hỗ trợ đổi mới trong vòng 1 tháng. Hỗ trợ tư vấn kỹ thuật, giá ưu đãi chiết khấu 45% cho công trình và dự án.

7. Câu hỏi liên quan

Câu 1: Vỏ nhôm đúc và vỏ nhựa ảnh hưởng thế nào đến tản nhiệt đèn LED âm trần?

Vỏ nhôm đúc tản nhiệt tốt hơn vỏ nhựa thông thường trong đèn LED âm trần, nhờ khả năng dẫn nhiệt cao, giúp giảm nhiệt độ chip LED và bộ nguồn nếu thiết kế tản nhiệt hợp lý. Vỏ nhựa có ưu điểm nhẹ, giá thành thấp nhưng thường thoát nhiệt kém hơn.

So sánh vỏ nhôm đúc và vỏ nhựa của đèn LED âm trần

Câu 2: Cấp bảo vệ IP20, IP44 và IP65 của đèn led âm trần dùng ở đâu?

Đèn LED âm trần IP20 phù hợp với phòng khô ráo, IP44 phù hợp với khu vực có nguy cơ nước bắn nhẹ, còn IP65 phù hợp với nơi nhiều bụi hoặc có nguy cơ nước phun trực tiếp. Khi chọn đèn, cần căn cứ vào mức độ tiếp xúc với bụi và nước tại vị trí lắp đặt.

So sánh cấp bảo vệ IP20, IP44 và IP65

Câu 3: Đèn LED âm trần sử dụng chip COB và SMD khác nhau thế nào?

Đèn LED âm trần sử dụng chip COB và SMD khác nhau chủ yếu ở cấu tạo chip và cách phân bố ánh sáng.

• Chip COB: Tích hợp nhiều chip LED trên cùng một bảng mạch, tạo nguồn sáng tập trung, cường độ sáng cao. Loại này thường phù hợp với đèn âm trần chiếu điểm, cần ánh sáng tập trung.
• Chip SMD: Sử dụng nhiều chip LED nhỏ gắn riêng lẻ trên bảng mạch, ánh sáng thường phân bố rộng và đồng đều hơn. Loại này phổ biến ở đèn LED âm trần chiếu sáng tổng thể.

Vì vậy, nên chọn chip COB khi cần chiếu sáng tập trung và chip SMD khi cần ánh sáng phân bố rộng. Chất lượng thực tế còn phụ thuộc vào chip LED, Driver và thiết kế quang học của từng sản phẩm.

Câu 4: Driver đèn LED âm trần có ảnh hưởng đến tuổi thọ không?

Có. Driver ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của đèn LED âm trần. Bộ nguồn có nhiệm vụ chuyển đổi, điều chỉnh dòng điện phù hợp để chip LED hoạt động ổn định. Nếu Driver kém chất lượng, dòng điện không ổn định hoặc khả năng tản nhiệt kém, đèn có thể bị nhấp nháy, giảm độ sáng hoặc nhanh hỏng.

Để tăng độ bền, nên chọn đèn sử dụng Driver có thông số phù hợp, linh kiện chất lượng, khả năng bảo vệ quá áp và quá dòng. Đồng thời, cần ưu tiên sản phẩm có chế độ bảo hành rõ ràng từ nhà cung cấp uy tín.

Hy vọng những thông tin trên sẽ giúp bạn hiểu rõ hơn về đèn âm trần là gì, cấu tạo đèn LED âm trần. Nếu có bất cứ thắc mắc hay cần chia sẻ thêm hãy để lại bình luận để được giải đáp.
