Nhà xưởng 2 tầng là mẫu nhà xưởng thông dụng nhất hiện nay. Thiết kế gồm khu vực sản xuất, khu văn phòng, khu nhà kho… Mỗi khu vực đòi hỏi thiết kế riêng, đáp ứng tiêu chí sử dụng của doanh nghiệp. Tham khảo ngay những mẫu xây, thiết kế nhà công nghiệp 2 tầng xuất sắc nhất hiện nay.

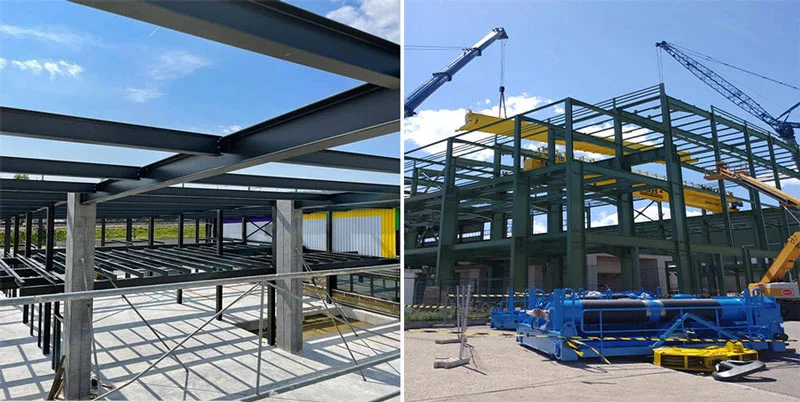

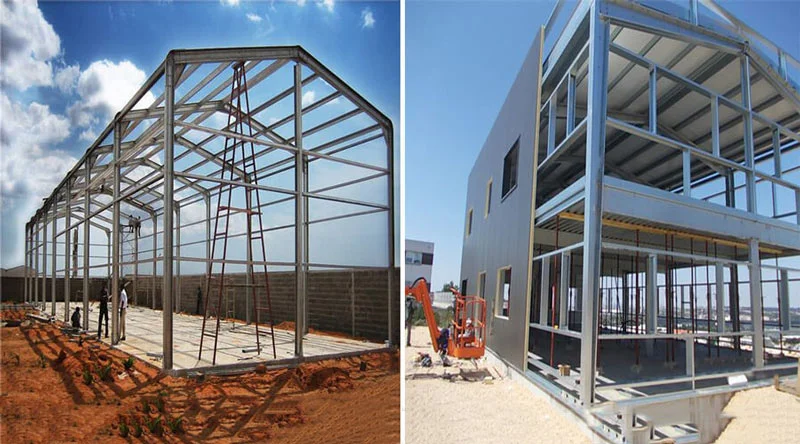

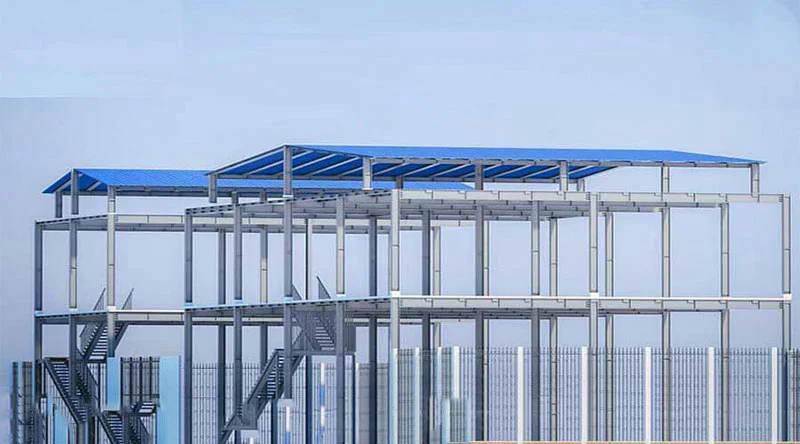

1. Hình ảnh thiết kế cho mẫu nhà xưởng 2 tầng

Để chiếu sáng nhà xưởng 2 tầng, cần sử dụng đèn nhà xưởng công suất cao để chiếu sáng mới cung cấp đủ ánh sáng cho nhà xưởng công nghiệp 2 tầng. Điển hình là đèn LED nhà xưởng 200w

2. Cấu tạo xưởng công nghiệp 2 tầng sử dụng thép tiền chế

2.1 Móng nhà

Chất liệu

• Móng xưởng công nghiệp 2 tầng thép tiền chế được đổ bằng bê tông cốt thép.

Đặc điểm

• Móng nền có thể là móng đơn, móng băng hay móng bè tùy vào địa chất và mặt bằng của công trình.
• Tác dụng của phần móng là truyền tải trọng lượng của công trình xuống nền đất bên dưới..

2.2 Mái nhà

Chất liệu

• Mái của nhà xưởng thép tiền chế thường được làm bằng tôn.

Đặc điểm

• Mái của nhà xưởng có độ dốc thường từ 10% đến 30% để đảm bảo việc thoát nước mưa.
• Mái của nhà xưởng công nghiệp 2 tầng được cấu tạo thêm một lớp bông thủy tinh hoặc lớp cách nhiệt để đảm bảo tính cách nhiệt và chống ồn.
• Đỡ hệ mái tôn bên trên là hệ thống xà gồ thép mạ kẽm thường có dạng chữ C, Z … khoảng cách xà gồ từ 1m – 1,5m được liên kết với khung chính.
• Trên đỉnh mái có thể lắp nóc gió để giúp thông gió, đem lại không khí trong lành.

2.3 Sàn nhà

Chất liệu

• Nhà xưởng sử dụng thép tiền chế thường được đổ bê tông dày 150mm đến 200mm. Bên dưới là lớp base và cát đầm chặt.

Đặc điểm

• Sàn nhà xưởng làm bằng bê tông. Chiều dày bê tông sàn nền phụ thuộc vào tải trọng máy móc và xe di chuyển trong nhà xưởng.
• Sàn nhà xưởng phải có khả năng chịu lực cao.
• Sau khi thi công xây dựng nhà xưởng, mặt sàn phải nhẵn, không sần sùi. Không có có gợn để công nhân trong nhà xưởng dễ dàng hoạt động, di chuyển máy móc.
• Mặt sàn nhà xưởng thường được đánh bóng hoặc sơn epoxy để đảm bảo bề mặt bóng sạch trong quá trình sử dụng.
• Nhà xưởng công nghiệp 2 tầng còn có thể sử dụng giải pháp sàn liên hợp thép – bê tông sử dụng tấm sàn deck.

2.4 Hệ thống cửa

Chất liệu

• Hệ thống cửa nhà xưởng thường được làm từ sắt, nhôm hoặc cửa nhựa lõi thép.

Đặc điểm

• Cửa ra vào: nhẵn, không thấm nước, tốt nhất là sử dụng hệ thống cửa tự động đóng, mở và đóng kín.
• Cửa sổ: Phải ở vị trí phù hợp để giúp nhà xưởng có ánh sáng và thoáng khí. Phải dễ lau chùi, được thiết kế sao cho hạn chế tối đa bám bụi.
• Hệ thống cửa của nhà xưởng còn phải đảm bảo sự chắc chắn. Phải có khả năng đóng kín chặt khít để đảm bảo tài sản trong nhà xưởng khi không có người.

2.5 Cầu thang

Chất liệu

• Cầu thang của nhà xưởng 2 tầng thép tiền chế được thiết kế bằng khung thép tiền chế.

Đặc điểm

• Cầu thang kết nối 2 tầng phải đảm bảo chắc chắn, bền vững.
• Cầu thang phải đảm bảo cho công nhân di chuyển một cách thuận tiện.

2.6 Hệ thống tường bao

Chất liệu

• Hệ thống tường bao có thể là tường gạch hoặc tường bằng bê tông. Các loại tường bê tộng như bê tông nhẹ, bê tông xỉ, bê tông kenramzit hay tường bằng fibrô xi măng.

Đặc điểm

• Tường trong nhà xưởng công nghiệp có thể là tường chịu lực hoặc tường tự mang lực.
• Tường phải vững chắc, kiên cố để nhà xưởng được chắc chắn.
• Tường bao phải phù hợp với đặc điểm sản xuất bên trong, thích ứng với các điều kiện thời tiết ở Việt Nam. Để đảm bảo không bị ảnh hưởng bởi mưa, nắng, gió, bão,…
• Tường được sơn màu tùy chọn theo yêu cầu của chủ đầu tư.

2.7 Hệ thống cột nhà

Chất liệu

• Cột trong các công trình nhà xưởng có cấu tạo từ thép.

Đặc điểm

• Cột và vì kèo được các kỹ sư thiết kế đủ khả năng chịu lực và vượt được nhịp lớn lên đến 100m. Hoặc theo yêu cầu của nhà xưởng.
• Cột và vì kèo thường được thiết kế dạng thép H thay đổi tiết diện, hay cấu tạo dạng dàn. Liên kết giữa cột và vì kèo thường bằng bản mã và liên kết bởi các bu lông cường độ cao.

2.8 Hệ thống ánh sáng nhà xưởng

Là công ty sản xuất đèn led, cung cấp hàng nghìn mẫu đèn led nhà xưởng cho các nhà xưởng; chính vì thế Haledco hiểu được tầm quan trọng của hệ thống ánh sáng với nhà xưởng là như thế nào?

• Thiết kế hệ thống chiếu sáng là một hạng mục không thể thiếu trong các nhà xưởng. Nhằm mục đích đảm bảo trong quá trình sản xuất được thực hiện liên tục ngày đêm. Với từng loại hình nhà xưởng khác nhau có mức độ và yêu cầu chiếu sáng khác nhau.
• Khi thiết kế cần nghiên cứu kỹ lưỡng đặc điểm, tính chất của nhà xưởng và nhu cầu sử dụng điện chiếu sáng của từng khu vực.
• Dựa vào tiêu chuẩn chất lượng chiếu sáng nhà xưởng công nghiệp theo TCVN 7114-2008 để lựa chọn mức độ chiếu sáng cho từng khu vực.
• Nên tận dụng nguồn ánh sáng tự nhiên kết hợp hệ thống ánh sáng nhân tạo từ hệ thống đèn LED nhà xưởng sẽ giúp đảm bảo cung cấp ánh sáng cho không gian nhà xưởng tốt nhất.
• Sử dụng đèn led cho hệ thống chiếu sáng nhà xưởng là rất phù hợp vì những ưu điểm vượt trội của đèn led như: tiết kiệm điện năng, tuổi thọ cao, không tỏa nhiệt, không tạo tiếng ồn, chất lượng ánh sáng tốt,…

Xem thêm bài viết >>> Cách tính nhà xưởng khấu hao bao nhiêu năm?

3. 5 Mẫu nhà xưởng 2 tầng đẹp

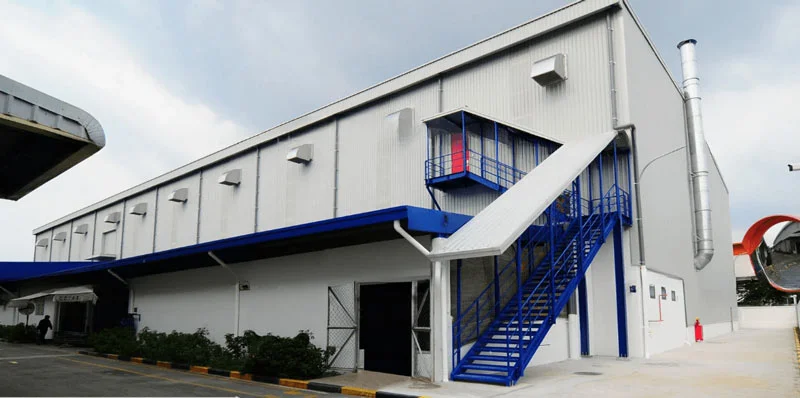

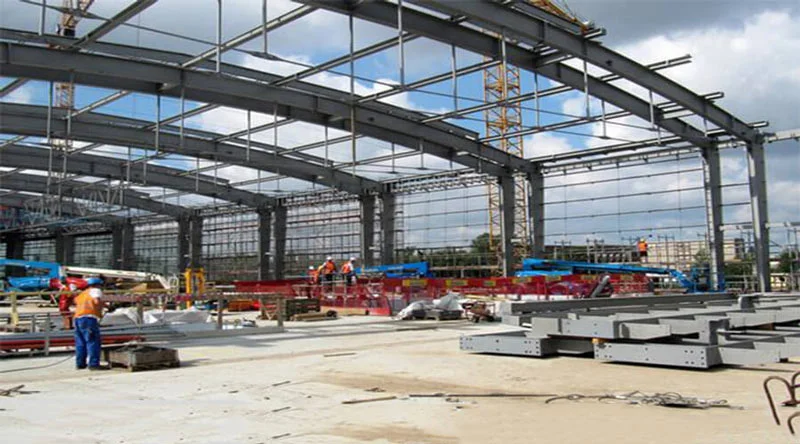

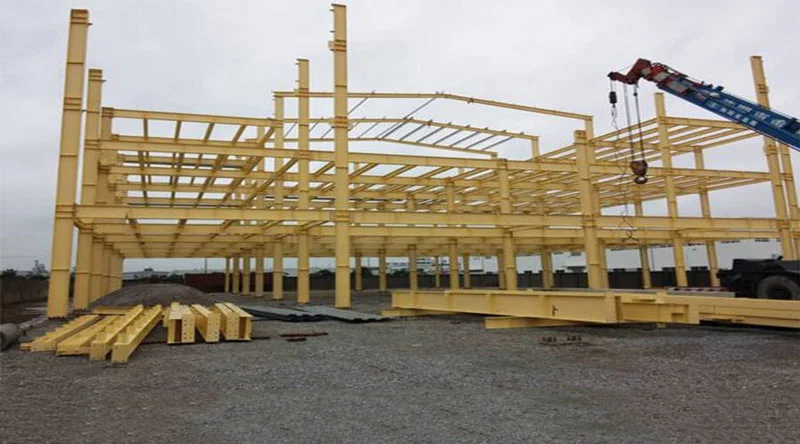

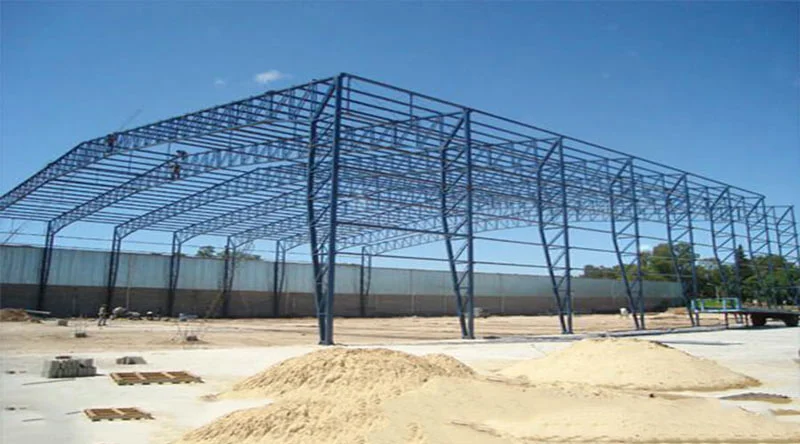

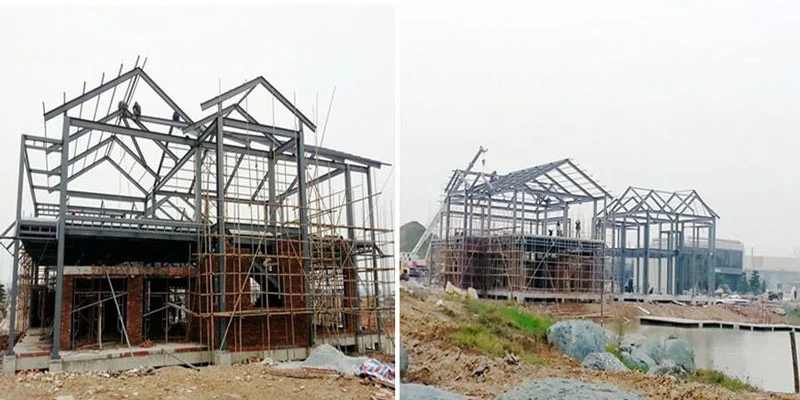

3.1 Mẫu nhà xưởng 2 tầng sắt tiền chế

Tham khảo thêm mẫu nhà xưởng có cầu trục

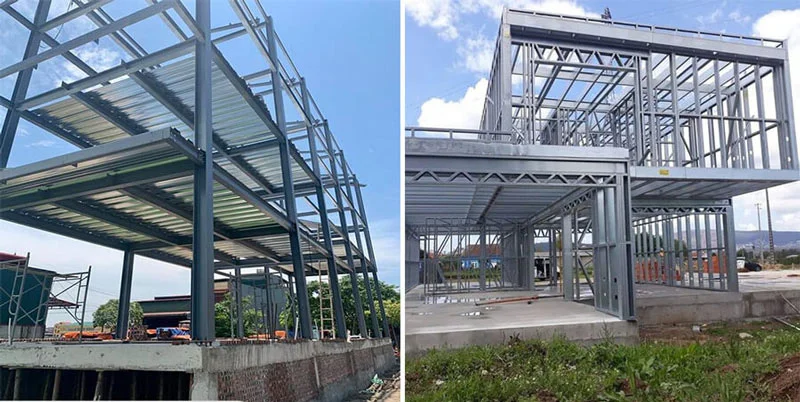

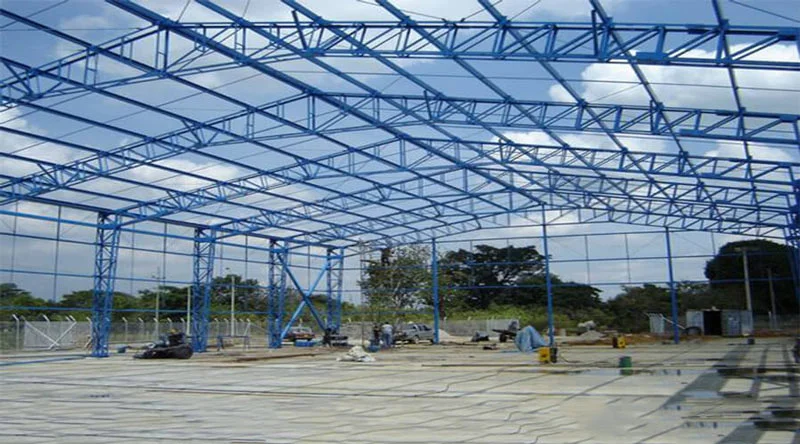

3.2 Nhà xưởng 2 tầng hiện đại

Tham khảo thêm: Bản vẽ nhà xưởng lắp ghép

3.3 Nhà xưởng kết cấu 2 tầng mái vòm

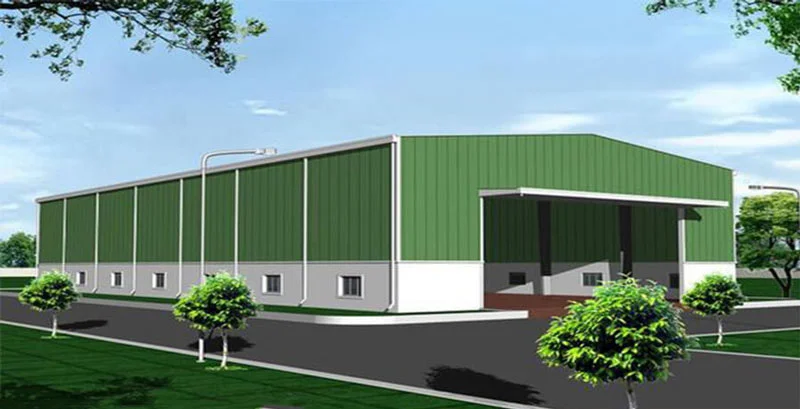

3.4 Nhà xưởng 2 tầng nhiều cửa sổ

Tham khảo thêm: Nhà xưởng âm trần mẫu mới

3.5 Nhà xưởng đôi

4. File cad nhà xưởng 2 tầng

Việc thiết lập bản vẽ nhà xưởng 2 tầng giúp cho việc thi công nhà thép tiền chế trở nên dễ dàng hơn, giúp công nhân thi công hiểu rõ được thiết kế công trình để dễ phân công công việc hơn.

5. Bản vẽ nhà xưởng 2 tầng

6. Ưu điểm xưởng công nghiệp 2 tầng sử dụng thép tiền chế

6.1 Tiết kiệm chi phí

• So với nhà bê tông thì mô hình nhà xưởng sử dụng thép tiền chế này tiết kiệm nguyên liệu nhiều hơn rất nhiều, kết cấu khung kèo chính chỉ gồm: cột dầm, vi kèo, xà gồ và thêm một số vật liệu bao che.
• Nhà xưởng sử dụng thép tiền chế còn giúp tiết kiệm được chi phí do giảm thiểu thời gian thi công xây dựng, nhanh chóng đưa công trình vào hoạt động.
• Giảm chi phí nhân công xây dựng và quản lý dự án, từ đó dẫn đến tiết kiệm rất lớn chi phí cho dự án.

6.2 Đảm bảo sự chắc chắn

• Nhà xưởng được xây dựng vô cùng kiên cố, từ kết cấu móng nhà thép tiền chế tới những kết cấu nhà thép dựng theo bản vẽ nhà xưởng.
• Khung thép tiền chế được tính toán rất kỹ càng và hầu hết theo tiêu chuẩn của Mỹ nên công trình có độ bền vững và chắc chắn cao.
• Nhà xưởng sử dụng thép tiền chế còn có khả năng chịu lực tốt: Việc sử dụng các khối thép hình chữ U, I, H… được kiểm soát chất lượng cao giúp nhà xưởng chịu đựng được động đất, biến dạng rất tốt.

6.3 Thi công nhanh

• Khi thi công xây dựng thì việc chế tạo các chi tiết kết cấu được thực hiện trước từ nhà máy và chỉ đem lắp ghép nên sẽ đẩy nhanh tiến độ thi công cũng như chất lượng công trình.
• Việc thi công xây dựng nhà xưởng sử dụng thép tiền chế nhanh sẽ giúp giảm thiểu các ảnh hưởng của thời tiết lên quá trình xây dựng.

6.4 Thân thiện môi trường

• Quá trình thi công xưởng công nghiệp 2 tầng sử dụng thép tiền chế giảm thiểu ô nhiễm môi trường, ô nhiễm tiếng ồn ở mức thấp nhất.
• Sử dụng xưởng 2 tầng thép tiền chế thân thiện với môi trường, điểm đặc biệt là có thể tái chế lại với các mô hình khung nhà khung kèo thép tiền chế cũ.

6.5 Phù hợp với ngành sản xuất

• Nhà xưởng sử dụng thép tiền chế có tính bền vững và khả năng chịu lực rất tốt nên rất phù hợp cho các ngành sản xuất cần sử dụng nhiều máy móc.
• Mô hình xưởng 2 tầng sử dụng thép tiền chế giúp tận dụng tối đa được khoảng không gian làm việc.
• Việc tiết kiệm được nhiều chi phí vật liệu và thi công nhanh; giúp cho việc đầu tư sản xuất hiệu quả hơn rất nhiều.

7. Báo giá xây dựng nhà khung thép 2 tầng

• Giá xây dựng nhà khung thép 2 tầng khác nhau tùy vào từng công ty xây dựng và quy mô của dự án.
• Liên hệ hotline:0332599699 để được tư vấn kỹ nhất việc xây dựng hệ thống nhà xưởng công nghiệp 2 tầng chỉ với 800 triệu VNĐ.

Xem thêm bài viết

• Xây dựng nhà xưởng 500m2 với 800 triệu VNĐ

Nhìn chung, sử dụng nhà xưởng 2 tầng khung thép tiền chế là một sự lựa chọn phù hợp cho dự án đầu tư công nghiệp sản xuất. Hy vọng bài viết trên đây đã cung cấp những thông tin cần thiết giúp các bạn giải đáp được những thắc mắc về quá trình thi công thiết kế.
